阮之复兴

金虫 (小有名气)
引用回帖:
20楼: Originally posted by 时尚之主 at 2017-03-06 20:44:16
老师，这是上面拟合过的等效电路图和Bode图，拟合的数值有个负数，说明什么呢


...

出现负电阻，说明拟合得不对。注意到10Hz和100Hz之间的那段拟合，虽然出现一个时间常数，但是原数据里并没有明显的时间常数。说明这有点过度拟合了。等效电路可能需要重新考虑一下，最好看看文献里对类似的电极结构是怎样处理的。
赞一下 回复此楼
电化学理论与实验，腐蚀和阻抗谱，燃料电池
21楼2017-03-07 10:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)
引用回帖:
21楼: Originally posted by 阮之复兴 at 2017-03-07 10:07:00
出现负电阻，说明拟合得不对。注意到10Hz和100Hz之间的那段拟合，虽然出现一个时间常数，但是原数据里并没有明显的时间常数。说明这有点过度拟合了。等效电路可能需要重新考虑一下，最好看看文献里对类似的电极结构 ...

老师啊，我有点崩溃啦，等效电路图用上面的那种的话可以没有负数，但是有一个电阻非常小，在nΩ级别上，这是什么原因啊，结合文献其他等效电路图试了很多都不可以，只有这个拟合的比较靠谱，但是有一个电阻非常小，就是上个电路图中出现负值的电阻重新计算的话可以是正值，但是电阻非常小，在nΩ级别上，还有这几个电阻分别代表什么呢，从左到右，第一个是代表溶液电阻，第二个代表是电子转移电阻还是表面电阻呢，最后一个又代表什么电阻呢。
赞一下 回复此楼
锻炼、学习
22楼2017-03-07 21:02:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)
引用回帖:
21楼: Originally posted by 阮之复兴 at 2017-03-07 10:07:00
出现负电阻，说明拟合得不对。注意到10Hz和100Hz之间的那段拟合，虽然出现一个时间常数，但是原数据里并没有明显的时间常数。说明这有点过度拟合了。等效电路可能需要重新考虑一下，最好看看文献里对类似的电极结构 ...

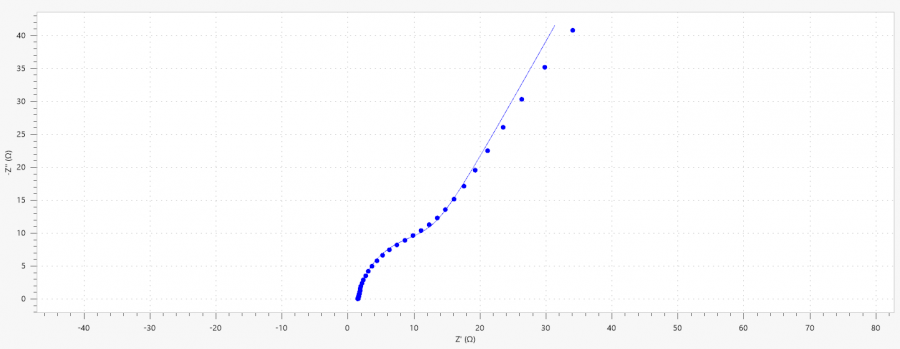

老师，你好，我换了测试溶液后用0.5M的硫酸溶液测的阻抗图，麻烦你看看这个图有没有W阻抗，高频区那有没有半圆呢
交流阻抗图分析困难，求帮助
赞一下 回复此楼
锻炼、学习
23楼2017-03-09 09:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)
引用回帖:
23楼: Originally posted by 时尚之主 at 2017-03-08 20:25:49
老师，你好，我换了测试溶液后用0.5M的硫酸溶液测的阻抗图，麻烦你看看这个图有没有W阻抗，高频区那有没有半圆呢

...

高频区的半圆是明显的，低频区是半圆还是W阻抗，不太容易看出来。个人认为，很可能还是CPE半圆
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

时尚之主
电化学理论与实验，腐蚀和阻抗谱，燃料电池
24楼2017-03-09 10:26:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)
送红花一朵
引用回帖:
24楼: Originally posted by 阮之复兴 at 2017-03-09 10:26:01
高频区的半圆是明显的，低频区是半圆还是W阻抗，不太容易看出来。个人认为，很可能还是CPE半圆...

老师，低频区的是CPE圆弧，我拟合的结果麻烦老师看一下，这两个CPE元件代表什么呢？Rs代表溶液电阻吗？Rp代表电子转移电阻吗
交流阻抗图分析困难，求帮助-1


交流阻抗图分析困难，求帮助-2


交流阻抗图分析困难，求帮助-3
赞一下 回复此楼
锻炼、学习
25楼2017-03-09 11:47:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
