时尚之主

金虫 (小有名气)

送红花一朵
引用回帖:
4楼: Originally posted by corrtest at 2017-03-03 18:38:10
目测是有半圆的。有Bode提供吗?Warburg阻抗是有的,很明显。

麻烦你看看有没有其他见解,
锻炼、学习
11楼2017-03-05 10:08:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)

引用回帖:
10楼: Originally posted by 阮之复兴 at 2017-03-05 00:25:35
是的,至少是没有W元件的,因为不存在扩散阻抗。如果你用的是一个等效电路,就可以对比。...

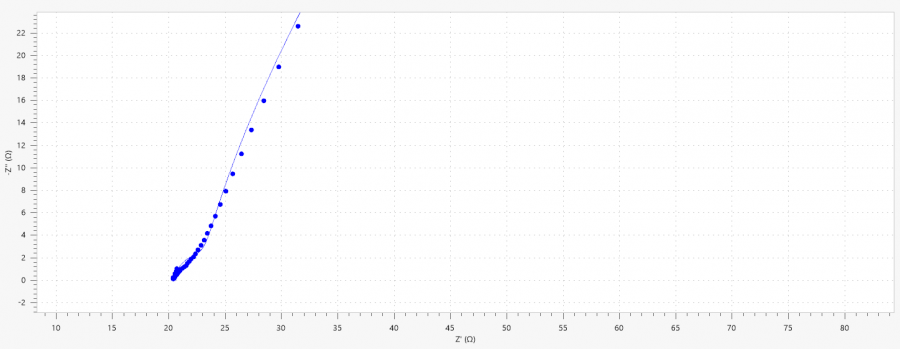

老师,你好,麻烦你看看我这个拟合有没有问题
交流阻抗图分析困难,求帮助

锻炼、学习
12楼2017-03-06 20:54:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)

引用回帖:
10楼: Originally posted by 阮之复兴 at 2017-03-05 00:25:35
是的,至少是没有W元件的,因为不存在扩散阻抗。如果你用的是一个等效电路,就可以对比。...

老师,你好,麻烦你看看我这个拟合有没有问题
交流阻抗图分析困难,求帮助-1

锻炼、学习
13楼2017-03-06 20:55:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)

引用回帖:
10楼: Originally posted by 阮之复兴 at 2017-03-05 00:25:35
是的,至少是没有W元件的,因为不存在扩散阻抗。如果你用的是一个等效电路,就可以对比。...

老师,不好意思还要打扰您啊,关于LSV这组数据如何比较他们的过电位的,如何判断哪个数据好呢,如果做切线的话他的过电位大于1.5V,但在1.5V左右处有个氧化峰说明什么问题啊,测试溶液是0.1M硫酸钠。

» 本帖已获得的红花(最新10朵)

锻炼、学习
14楼2017-03-06 21:40:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)

送红花一朵
引用回帖:
14楼: Originally posted by 时尚之主 at 2017-03-06 21:40:38
老师,不好意思还要打扰您啊,关于LSV这组数据如何比较他们的过电位的,如何判断哪个数据好呢,如果做切线的话他的过电位大于1.5V,但在1.5V左右处有个氧化峰说明什么问题啊,测试溶液是0.1M硫酸钠。...

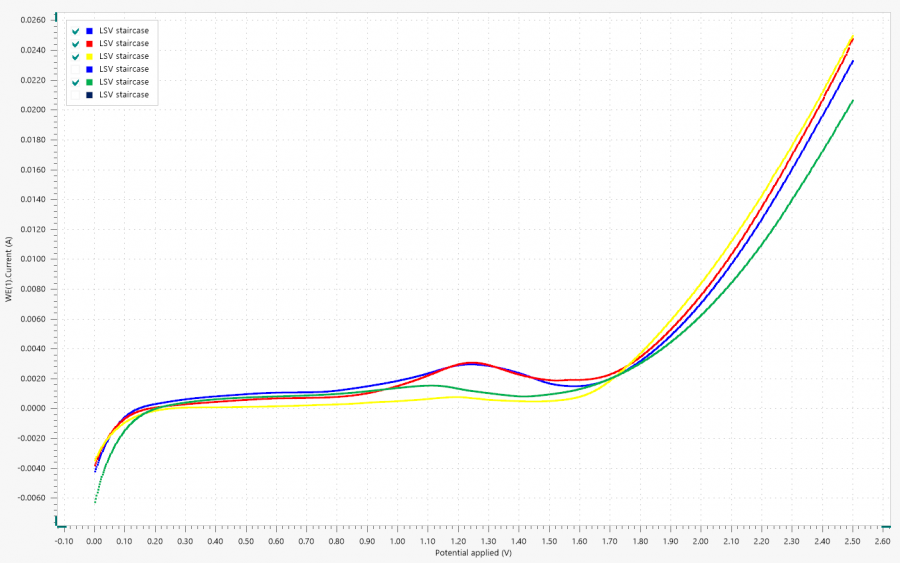

老师,这是LSV图,麻烦您看看
交流阻抗图分析困难,求帮助-2

锻炼、学习
15楼2017-03-06 21:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)

引用回帖:
13楼: Originally posted by 时尚之主 at 2017-03-06 07:55:27
老师,你好,麻烦你看看我这个拟合有没有问题

...

放个等效电路和Bode图会更能说明问题

» 本帖已获得的红花(最新10朵)

电化学理论与实验,腐蚀和阻抗谱,燃料电池
16楼2017-03-06 22:51:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)

这4个线是同一个材料吗?文献里有没有关于中间那个峰的记载?没有的话很可能是有污染之类的。
至于过电位的测量,一般选的是电流密度超过一个阈值时的电位。不知道你的切线法是怎样的,有文献吗?

» 本帖已获得的红花(最新10朵)

电化学理论与实验,腐蚀和阻抗谱,燃料电池
17楼2017-03-06 22:55:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)

送红花一朵
引用回帖:
16楼: Originally posted by 阮之复兴 at 2017-03-06 22:51:17
放个等效电路和Bode图会更能说明问题...

好的,老师,等效电路图和bode图明天传上去,到时候麻烦您看看

发自小木虫IOS客户端
锻炼、学习
18楼2017-03-06 23:04:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)

送红花一朵
引用回帖:
17楼: Originally posted by 阮之复兴 at 2017-03-06 22:55:57
这4个线是同一个材料吗?文献里有没有关于中间那个峰的记载?没有的话很可能是有污染之类的。
至于过电位的测量,一般选的是电流密度超过一个阈值时的电位。不知道你的切线法是怎样的,有文献吗?

我做的材料是二氧化铅,进行了修饰后做的对比lsv图,没有污染物,出现的氧化峰不知道是什么氧化了,测试溶液是0.1M硫酸钠,关于切线法在二氧化铅电极材料中有文献报道的,老师。明天我再传一份有关的文献,要麻烦老师您费心了

发自小木虫IOS客户端
锻炼、学习
19楼2017-03-06 23:08:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)

引用回帖:
16楼: Originally posted by 阮之复兴 at 2017-03-06 22:51:17
放个等效电路和Bode图会更能说明问题...

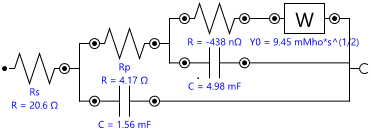

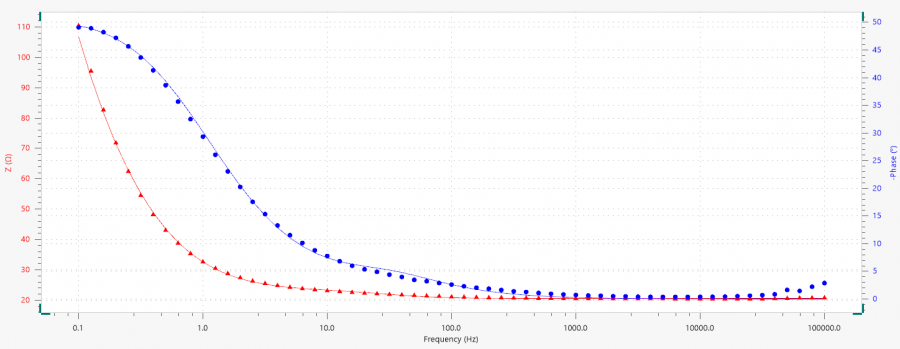

老师,这是上面拟合过的等效电路图和Bode图,拟合的数值有个负数,说明什么呢
交流阻抗图分析困难,求帮助-3


交流阻抗图分析困难,求帮助-4

锻炼、学习
20楼2017-03-07 09:44:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
