[求助] 传热模拟，热源及散热齿交界处为啥不是渐变而是突变？ 已有2人参与

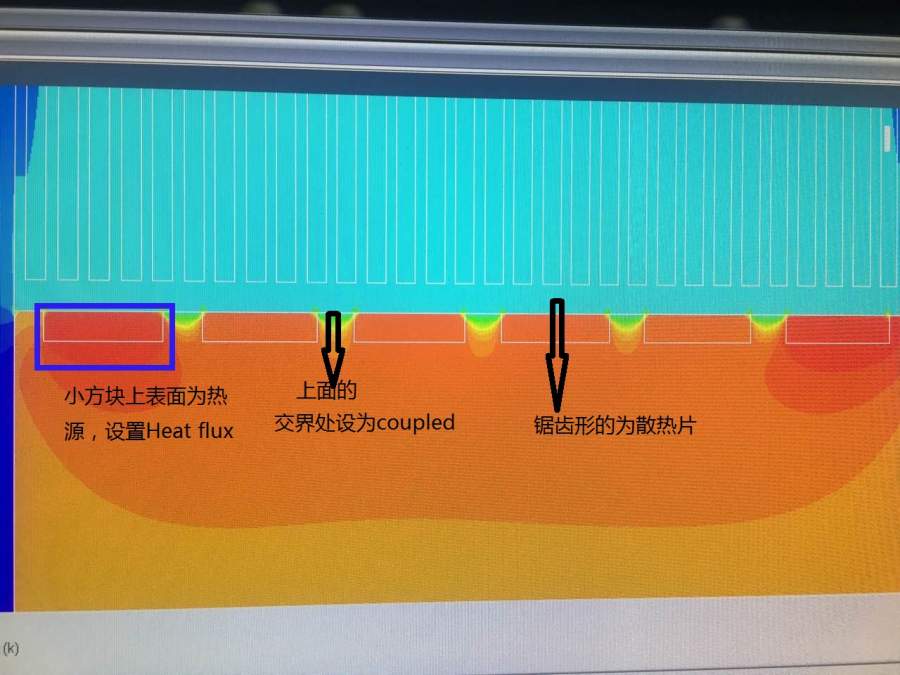

如图，模拟一个发热面经由其上面的散热齿进行散热，上下均为设的固体区，铝，为什么结果中两个面的交界处温度不是渐变的，而是突变的，model选的是steay,莫非是这个问题？
可是我试过用transient 模型，算了大概3分钟，时间步长1s，每步迭代20次，但是结果跟这个形式上是一样的，只是具体数字不一样，求大神解惑，有金币答谢奥！！

传热模拟，热源及散热齿交界处为啥不是渐变而是突变？
回复此楼

» 猜你喜欢
1楼 2017-03-03 11:55:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-03-03 13:05:28
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

xiaobianziyy

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-03 13:05:28
每太看懂，哪个是发热面啊？如果都是固体，一种材料，为什么要做两个计算域？

六个小方块的上表面都是发热面，
是两个物体紧贴，两个物体是一种材料
赞一下 回复此楼
3楼2017-03-03 13:44:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
4楼2017-03-03 13:51:27
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

xiaobianziyy

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 芮阿芮 at 2017-03-03 13:51:27
我觉得一种材料的话，可以用一个计算域吧，接触面要考虑热阻？...

因为是两个物体，所以画成了两个计算域，而且这样的话好设边界条件些，一个计算域的话是不是不好设中间的边界条件？
另外，热阻在哪里设置的呢
赞一下 回复此楼
5楼2017-03-03 13:55:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
6楼2017-03-03 14:24:53
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

xiaobianziyy

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 芮阿芮 at 2017-03-03 14:24:53
可以设置热阻，好像要算一下
至于为什么是突变的，你这是用的什么连接？interface吗？interface也要设置耦合才可以...

直接设置的wall 里面选择的coupled
赞一下 回复此楼
7楼2017-03-03 14:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaobianziyy

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 芮阿芮 at 2017-03-03 14:24:53
可以设置热阻，好像要算一下
至于为什么是突变的，你这是用的什么连接？interface吗？interface也要设置耦合才可以...

说错了，两个物体的连接面是设置的wall ，然后选择heat flux 给的热流，小方块之间与上面的散热片连接的是空气 ，交接面设置的wall ->-coupled
赞一下 回复此楼
8楼2017-03-03 15:02:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
9楼2017-03-03 15:26:47
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

fullons

捐助贵宾 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你提供的信息太少，图都没有图例和你设置条件。单从你给的图上看，散热片上温度没有发生变化，说明你边界设置的有问题，热流根本就没有传到铝片的散热器上，而是往下传，跟空气发生热流交换。要么就是物性设置有问题。
提醒一下，你说的温度突变是不准确的描述，在交界面下方，温度基本上是合适的，而上方就没有传过去热流，温度就没有变化，所以不能说成突变。
赞一下 回复此楼
