[求助] Fluent模拟煤粉燃烧，激活颗粒辐射导致计算结果发散 已有3人参与

我在用Fluent模拟煤粉燃烧，我先计算冷态（只激活流动相关方程），大约2000步残差收敛到10-4以下，然后勾选energy，组分以及DO辐射，进行热态计算，每计算50步连续相迭代一次颗粒。此时，在DPM中未激活particle radiation interaction。计算3000步以后计算收敛，组分浓度和实验值接近，但温度比实验值高300K，猜想应该是未考虑颗粒辐射，壁面的吸热量偏小，导致气温偏高。于是激活particle radiation interaction继续计算，并监视炉内的最高温度。开始的几步炉内最高温度持续下降，但当进行DPM迭代后，残差变得非常大，同时提示最高温度和最低温度超过极限。我没管这个，继续迭代，大概过了几千步后，仍然出现最低温度超过极限。观察温度场，发现靠近壁面处的气温只有1K，但组分浓度分布基本没变化。

我的网格质量应该没有太大问题，全部结构网格，quality大于0.7。动量的松弛因子都设置到了0.1。

附件1为未考虑颗粒辐射计算的温度场，温度范围大致正确；

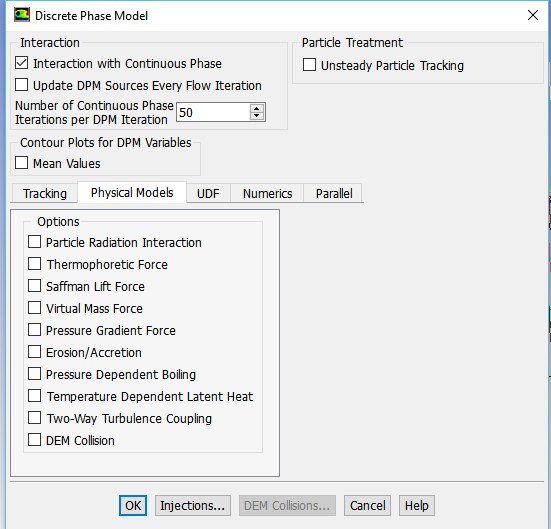

附件2为DPM面板，此时未激活颗粒辐射；
附件3为激活颗粒辐射后的温度场，近壁面温度接近1K，很是奇怪；
附件4为我的case。

不知有没有人遇到这个问题，也请对煤粉燃烧模拟熟悉的朋友能够指教一下，看看我的case设置有何问题。

谢谢。Fluent模拟煤粉燃烧，激活颗粒辐射导致计算结果发散


Fluent模拟煤粉燃烧，激活颗粒辐射导致计算结果发散-1
no particle radiation.png


Fluent模拟煤粉燃烧，激活颗粒辐射导致计算结果发散-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 3D-swirl-re6.cas
    • 2017-03-03 10:42:42, 31.52 M

» 猜你喜欢
1楼 2017-03-03 10:48:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
本帖仅楼主可见
赞一下
5楼2017-03-03 13:08:16
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

714416283

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
10楼: Originally posted by alex830611 at 2017-03-06 21:27:45
煤粉燃烧用的非预混燃烧吗？看你的描述好像没烧起来啊，可以在算热态的时候把壁面温度提高500-1000k，燃烧起来了再恢复原先设置。另外，煤粉燃烧一般先算冷态，再加煤粉，收敛后加能量和辐射，最后才加pdf算燃烧。

加能量和辐射后也要等收敛再加PDF吗？
赞一下(1人) 回复此楼
11楼2017-03-24 14:57:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-03-03 10:58:40
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

tuyaojie

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-03 10:58:40
调松弛因子，我那天眼看着辐射残差往上跑，调到0.8就下来了

残差已经调小了，但作用不是很大。
赞一下 回复此楼
3楼2017-03-03 11:13:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

逗比的威威

版主


发自小木虫IOS客户端
4楼2017-03-03 11:34:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hezhao

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
冷态只喷粒子？后面计算再燃烧加进来了吗？恐怕不仅仅就这个地方设置的问题吧

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-03-05 04:49:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tuyaojie

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
6楼: Originally posted by hezhao at 2017-03-05 04:49:52
冷态只喷粒子？后面计算再燃烧加进来了吗？恐怕不仅仅就这个地方设置的问题吧

谢谢回复，但你没有看清我的问题。
赞一下 回复此楼
7楼2017-03-05 15:52:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

7222394

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
喷射源模型设置可能有问题

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-03-05 16:24:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tuyaojie

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
8楼: Originally posted by 7222394 at 2017-03-05 16:24:34
喷射源模型设置可能有问题

选的是surface，从一次风进口喷入，温度和质量流量按照文献设置的，另外是随即轨道模型。这些都是比较常用的设置，不知道是哪里有问题。
赞一下 回复此楼
9楼2017-03-06 20:12:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alex830611

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

煤粉燃烧用的非预混燃烧吗？看你的描述好像没烧起来啊，可以在算热态的时候把壁面温度提高500-1000k，燃烧起来了再恢复原先设置。另外，煤粉燃烧一般先算冷态，再加煤粉，收敛后加能量和辐射，最后才加pdf算燃烧。
赞一下 回复此楼
10楼2017-03-06 21:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
