[求助] 微波器件-单节平行耦合器的尺寸计算问题

新人初来乍到,有个微波器件方面的问题想咨询一下牛人:
在设计单节平行耦合线耦合器尺寸的时候,已经算出了偶模和奇模的特性阻抗,再用ADS里面的Linecalc计算导体的长、宽、间距等,为何会跟书上算出来的数据差距很大?

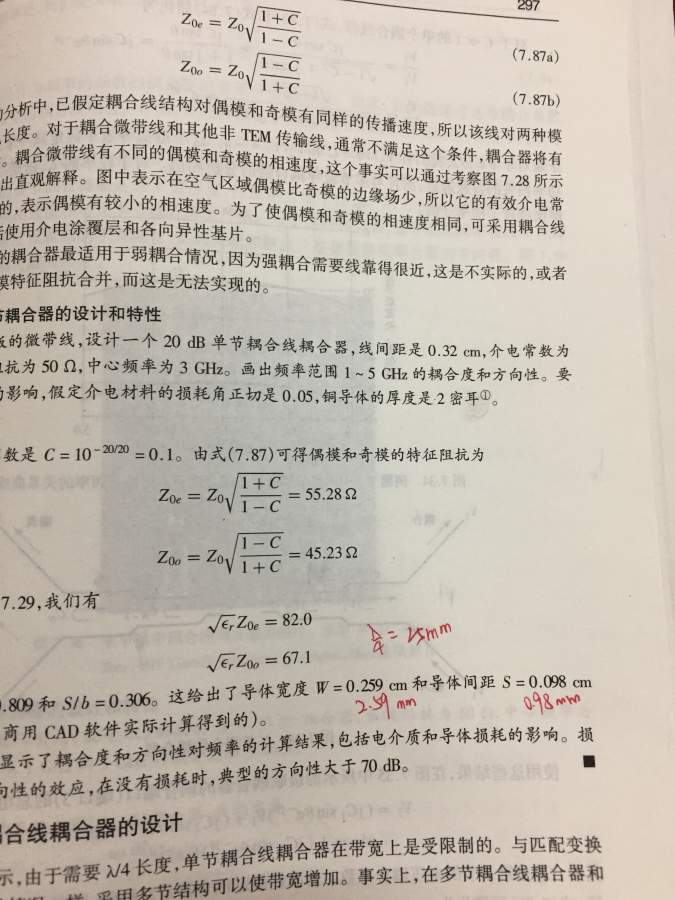

书上算出宽为2.59mm,长为4/波长=25mm,导体间距为0.98mm

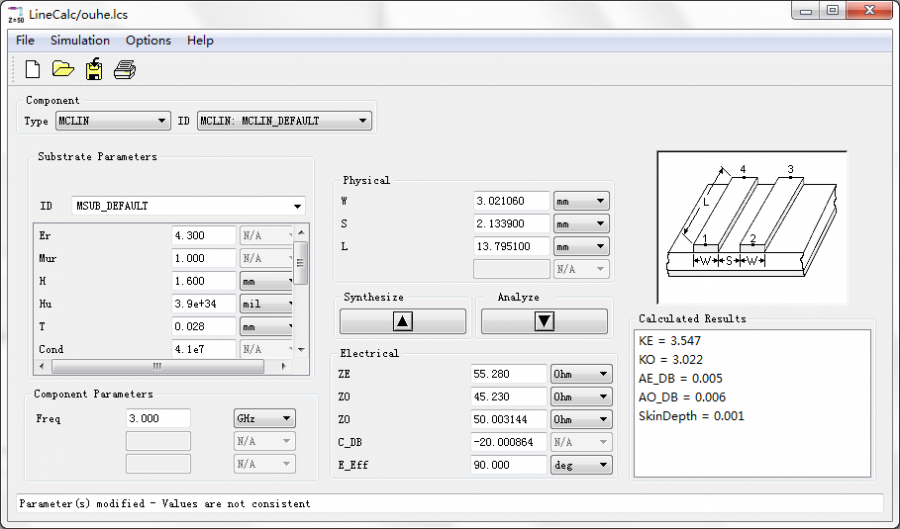

但是用软件算出来的宽为3.02mm,长为13.80mm,导体间距为2.13mm
用CST仿真出来的结果也很不对,希望高手能给我解答。

微波器件-单节平行耦合器的尺寸计算问题


微波器件-单节平行耦合器的尺寸计算问题-1
