[求助] RRDE测试求助 已有3人参与

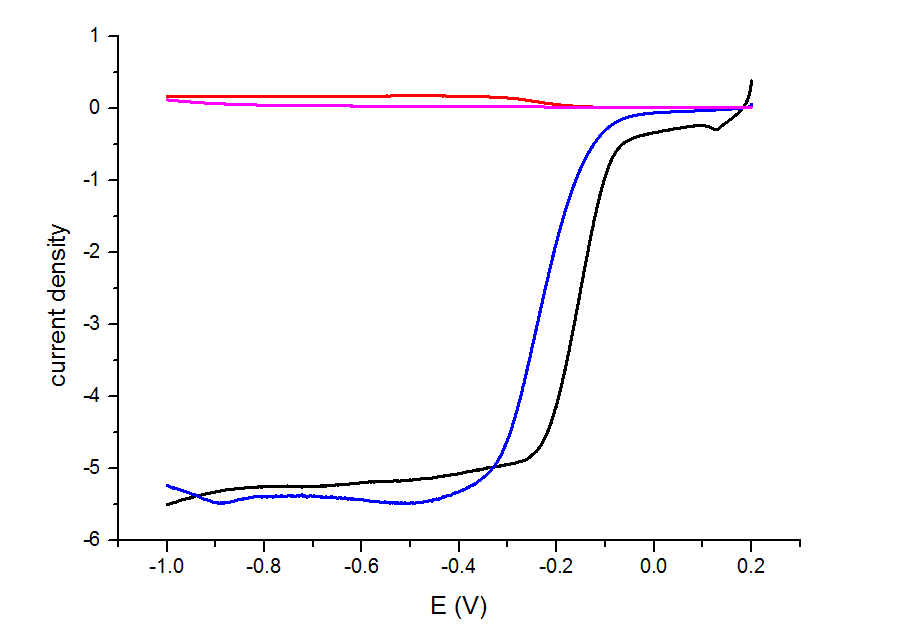

最近做了一个催化剂，在测试环盘lsv曲线时，得到了如图所示的曲线，黑线和红色曲线分别是我的样品的盘电流密度极化曲线和环电流密度曲线，蓝色和玫红色的线分别对应Pt/C的盘电流密度和环电流曲线密度。
我现在的疑惑就是黑色我测出的那条线电势为正值时的电流值怎么那么低呢，quite time我都改成50 s了，测过很多遍，可是这个样品的rrde的lsv曲线电势为正值的时候的电流密度的平台总是比Pt低很多，但这个样的rde曲线测试一开始平台电流密度值是接近0的，没有rrde偏离的这么严重。我又另外测了一个我做的不一样体系的样品，测出来曲线开始的平台基本是0。
这样子的数据可以用吗？是不是我操作上的问题呢？
小木虫上高手多，求大神不吝赐教，小女万分感谢～～～

RRDE测试求助
回复此楼

» 猜你喜欢
1楼 2017-03-01 20:13:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

NickHu

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
langzhizhou: 金币+1 2017-03-05 19:47:05
这个是需要扣除N2条件下的背景电流的，扣除后就会好很多了，有些文章里会提到这方面的，可以去看看怎么操作的
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

勤奋求实
奋斗让生活更精彩！
3楼2017-03-02 13:01:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

逗比的威威


发自小木虫IOS客户端
2楼2017-03-01 20:45:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勤奋求实

新虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by NickHu at 2017-03-02 13:01:21
这个是需要扣除N2条件下的背景电流的，扣除后就会好很多了，有些文章里会提到这方面的，可以去看看怎么操作的

这个rrde也要扣氮气吗？

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-03-02 14:39:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

royzdr

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
勤奋求实: 金币+15, ★★★很有帮助 2017-03-05 19:34:45
黑线应该是非贵金属催化剂吧，起始电流不为0是因为双电层电容。一定要通氮气或者氩气测一条基线，然后扣除。要不然这个数据无法用。
赞一下 回复此楼
5楼2017-03-02 16:32:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勤奋求实

新虫 (小有名气)
引用回帖:
5楼: Originally posted by royzdr at 2017-03-02 16:32:26
黑线应该是非贵金属催化剂吧，起始电流不为0是因为双电层电容。一定要通氮气或者氩气测一条基线，然后扣除。要不然这个数据无法用。

但是我的rde的曲线是不存在这个情况的，不过请问双层电流是什么，怎么产生的呢。

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-03-03 08:09:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勤奋求实

新虫 (小有名气)
引用回帖:
5楼: Originally posted by royzdr at 2017-03-02 16:32:26
黑线应该是非贵金属催化剂吧，起始电流不为0是因为双电层电容。一定要通氮气或者氩气测一条基线，然后扣除。要不然这个数据无法用。

说错了，是双电层电容的定义和产生的原因。
赞一下 回复此楼
7楼2017-03-03 08:11:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

royzdr

新虫 (初入文坛)
★
langzhizhou: 金币+1 2017-03-05 19:47:24
引用回帖:
7楼: Originally posted by 勤奋求实 at 2017-03-03 08:11:58
说错了，是双电层电容的定义和产生的原因。...

曾经看过文章有这样的定义，但具体形成的机理记不清，现在一时间也找不回文献。但RDE是有可能存在这个情况，就算是你Pt/C的lsv的起始电流也不是严格为0，建议做一下扣背景，扣了之后平台一般都是很平
赞一下 回复此楼
8楼2017-03-03 09:05:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勤奋求实

新虫 (小有名气)
引用回帖:
8楼: Originally posted by royzdr at 2017-03-03 09:05:34
曾经看过文章有这样的定义，但具体形成的机理记不清，现在一时间也找不回文献。但RDE是有可能存在这个情况，就算是你Pt/C的lsv的起始电流也不是严格为0，建议做一下扣背景，扣了之后平台一般都是很平...

我的rde是扣除氮气的。但是rrde也需要扣除氮气么?

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-03-03 09:36:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

royzdr

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by 勤奋求实 at 2017-03-03 09:36:08
我的rde是扣除氮气的。但是rrde也需要扣除氮气么?
...

环电流不用扣，盘电流需要扣，但如果你图中的盘电流已经扣了，我建议你重测一次，扣了之后不应该是这样的。
赞一下 回复此楼
10楼2017-03-03 11:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
