[求助] CDF-气瓶网格划分求助 已有2人参与

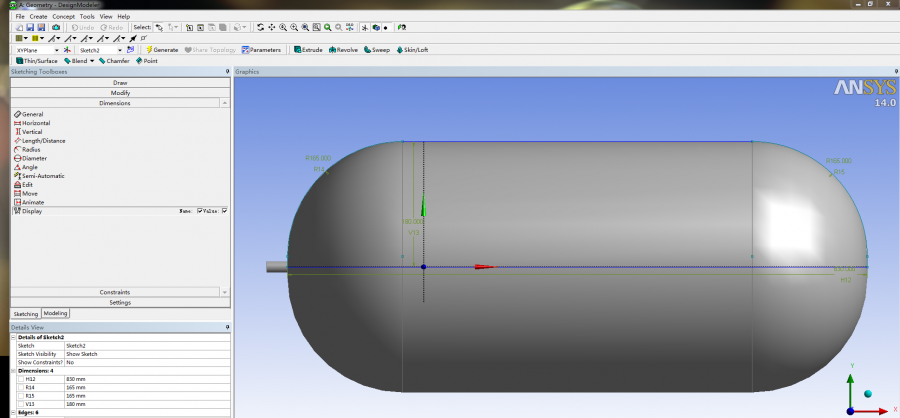

最近在学习CFD-Fluent模拟，想模拟一个往气瓶加气的过程，初始温度为300K，入口压力为20MPa，但是一直出错，觉得应该是网格的问题。网格尺寸如图，画的只是流体区域，求大神给个网格质量较高的模型。。

CDF-气瓶网格划分求助
气罐尺寸.PNG@wuming524
回复此楼

» 猜你喜欢
You will when you believe.
1楼 2017-03-01 11:07:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Small_Seven

新虫 (著名写手)
你这是用什么软件做的？

发自小木虫IOS客户端
赞一下 回复此楼
如果不是终点，请一直微笑向前
2楼2017-03-01 11:10:21
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ykxyer

铁杆木虫 (文坛精英)
引用回帖:
2楼: Originally posted by Small_Seven at 2017-03-01 11:10:21
你这是用什么软件做的？

ANSYS design modeler
赞一下 回复此楼
You will when you believe.
3楼2017-03-01 11:11:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Small_Seven

新虫 (著名写手)
看到了，可能是出现了蝴蝶效应

发自小木虫IOS客户端
赞一下 回复此楼
如果不是终点，请一直微笑向前
4楼2017-03-01 11:12:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ykxyer

铁杆木虫 (文坛精英)
引用回帖:
4楼: Originally posted by Small_Seven at 2017-03-01 11:12:13
看到了，可能是出现了蝴蝶效应

???蝴蝶效应？
回复此楼
You will when you believe.
5楼2017-03-01 11:13:15
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Small_Seven

新虫 (著名写手)
引用回帖:
3楼: Originally posted by ykxyer at 2017-03-01 11:11:39
ANSYS design modeler...

有限元的分析呀，这个网格你分的是不是太细密了，这样对某些情况并不是网格划分越多越好，会出现蝴蝶效应，你可以适当修改

发自小木虫IOS客户端
赞一下 回复此楼
如果不是终点，请一直微笑向前
6楼2017-03-01 11:13:28
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

ykxyer

铁杆木虫 (文坛精英)
引用回帖:
6楼: Originally posted by Small_Seven at 2017-03-01 11:13:28
有限元的分析呀，这个网格你分的是不是太细密了，这样对某些情况并不是网格划分越多越好，会出现蝴蝶效应，你可以适当修改
...

我之前用的是自动网格生成得非结构化网格，应该是网格质量不好。最近新学，好多问题。昨天开始学习ICEM，觉得还需学的很多……
赞一下 回复此楼
You will when you believe.
7楼2017-03-01 11:17:52
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Small_Seven

新虫 (著名写手)
引用回帖:
7楼: Originally posted by ykxyer at 2017-03-01 11:17:52
我之前用的是自动网格生成得非结构化网格，应该是网格质量不好。最近新学，好多问题。昨天开始学习ICEM，觉得还需学的很多……...

建议学一下有限元，嘻嘻

发自小木虫IOS客户端
赞一下 回复此楼
如果不是终点，请一直微笑向前
8楼2017-03-01 11:19:11
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
月只蓝: 应助指数-2, 非具有意义的回帖，请勿选择应助回帖 2017-03-01 14:00:19
本帖仅楼主可见
赞一下
9楼2017-03-01 11:23:41
已阅   申请仿真EPI   编辑   查看我的主页

ykxyer

铁杆木虫 (文坛精英)
引用回帖:
9楼: Originally posted by 芮阿芮 at 2017-03-01 11:23:41
这个划分结构体还是比较容易的吧

最近刚学。之前觉得自动化网格化分应该问题不大，现在一堆问题，还是觉得网格太重要了，但是估计下周老板会问算得初步结果，昨天刚又开始学icem，觉得有点紧，求大神给个好的网格模型，谢谢啦
