[求助] 请问关于FET输出曲线纵坐标单位的问题？ 已有2人参与

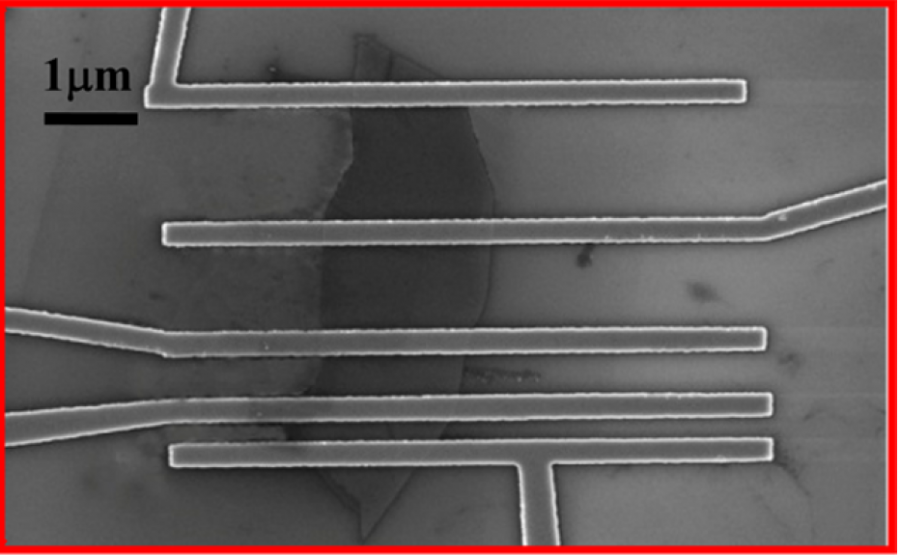

在二维材料的FET的输出曲线的纵坐标的单位都是μA/μm，我们4200直接测出来都是μA，请问换成μA/μm，是要直接除以沟道长度L？？还是沟道宽度W？如图不同的小沟道是沟道L？沟道一致的是W？？

请问关于FET输出曲线纵坐标单位的问题？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-03-01 09:53:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
换成μA/μm，是要直接除以沟道长度L？？还是沟道宽度W？

肯定是除以沟道宽度W


不同的小沟道是沟道L？沟道一致的是W？？
不太明白你说的什么小沟道 沟道一致。。。横着的五根，其中应该是有的是S D G吧？（如果是back gate device那这五根应该就都是S D了）对于G，图中的左右尺度是W上下尺度是L
赞一下 回复此楼
计算顺利点吧
2楼2017-03-01 10:51:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luni133

新虫 (小有名气)
引用回帖:
2楼: Originally posted by zhangfrank at 2017-03-01 10:51:47
换成μA/μm，是要直接除以沟道长度L？？还是沟道宽度W？

肯定是除以沟道宽度W


不同的小沟道是沟道L？沟道一致的是W？？
不太明白你说的什么小沟道 沟道一致。。。横着的五根，其中应该是有的是S D G吧？（ ...

谢谢啊，横着的5根全是沟道，S，D电极，是底门极的FET，主要看到做MoS2 FET的大牛的FET的输出曲线的饱和电流都500多μA/μm，他们的沟道W都接近10μm，电流都几mA,我做的最多接近100μA，请问一般怎么设计W/L?
赞一下 回复此楼
3楼2017-03-01 16:02:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)
引用回帖:
3楼: Originally posted by luni133 at 2017-03-01 16:02:51
谢谢啊，横着的5根全是沟道，S，D电极，是底门极的FET，主要看到做MoS2 FET的大牛的FET的输出曲线的饱和电流都500多μA/μm，他们的沟道W都接近10μm，电流都几mA,我做的最多接近100μA，请问一般怎么设计W/L?...

如何设计我就不知道了，我不做二维材料的实验
赞一下 回复此楼
计算顺利点吧
4楼2017-03-01 17:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aidslibowen

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
根据概念来说的话，应该是用流过某一截面的电流除以该截面所对应的长度吧，毕竟形成电流需要电荷定向移动才行
赞一下 回复此楼
我在故我思，我思故我在！
5楼2017-03-01 20:21:43
