[求助] 这种图用什么软件画 已有1人参与

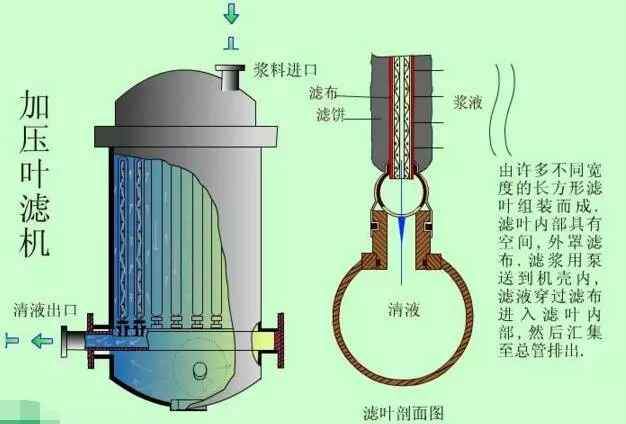

请问用什么软件可以画这个图,如何画这个剖切线,怎么只剖部分零件?

这种图用什么软件画


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a605483

新虫 (初入文坛)

2楼2017-03-01 13:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Cherish008

金虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
很明确的告诉你,这个图是CAD画的。至于剖面线,CAD里面有个样条曲线按钮可以画出来这种线,至于剖视图,你要是学过机械制图的话应该很容易理解,局部剖可以实现三视图中表达不清楚的部分。只剖部分零件要根据你想表达的零件结构来定。
3楼2017-03-01 14:33:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moyj

木虫 (正式写手)

引用回帖:
3楼: Originally posted by Cherish008 at 2017-03-01 14:33:45
很明确的告诉你,这个图是CAD画的。至于剖面线,CAD里面有个样条曲线按钮可以画出来这种线,至于剖视图,你要是学过机械制图的话应该很容易理解,局部剖可以实现三视图中表达不清楚的部分。只剖部分零件要根据你想表 ...

谢谢回复,我想知道solidworks三维图零件图怎么做这种效果的剖视图,不是剖面图

发自小木虫Android客户端
4楼2017-03-02 09:56:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moyj

木虫 (正式写手)

引用回帖:
2楼: Originally posted by a605483 at 2017-03-01 13:30:43
Cad不可以画嘛

可以画,我想画的是三维立体图的局部剖视图,多段线这种剖视效果

发自小木虫Android客户端
5楼2017-03-02 09:58:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
