[求助] 钣金件90°折弯处为什么会应力集中?有限元软件算出的结果为什么又与实际情况不一样? 已有1人参与

钣金件90°折弯处为什么会应力集中?倒圆角可以有效减少应力集中现象,这又是为什么?

我建立建立有限元模型进行应力分析,云图显示结果却与实际情况不符,在折弯处并无应力集中现象,而且倒圆角也没有减小折弯处的应力值,这又是为什么?难道是有限元软件自身的缺陷,对于这种局部小特征无法有效计算?

我们在建CAE模型时,小特征都会简化掉,若是有限元软件无法有效计算类似小特征处的应力值,我们的分析结果就存在很大问题了。

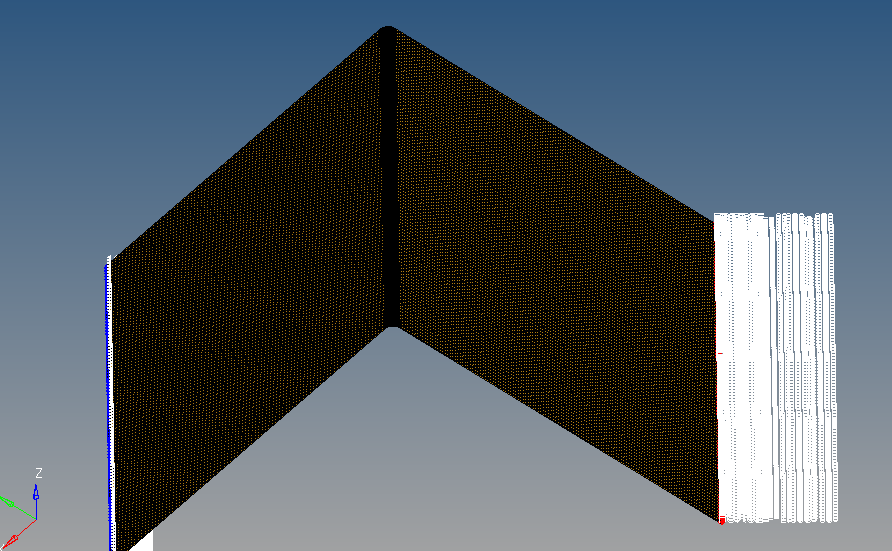

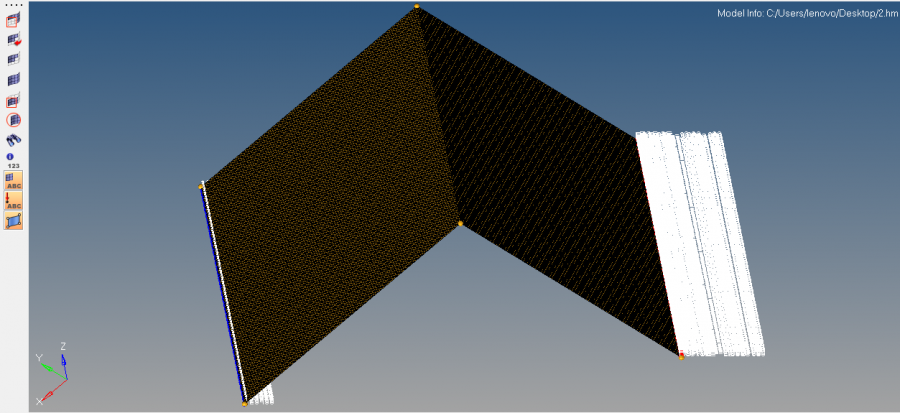

以下分别是CAE模型,第一张是未倒角,第二张倒角,三、四分别对应的云图结果
钣金件90°折弯处为什么会应力集中?有限元软件算出的结果为什么又与实际情况不一样?


钣金件90°折弯处为什么会应力集中?有限元软件算出的结果为什么又与实际情况不一样?-1


钣金件90°折弯处为什么会应力集中?有限元软件算出的结果为什么又与实际情况不一样?-2


钣金件90°折弯处为什么会应力集中?有限元软件算出的结果为什么又与实际情况不一样?-3
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dabing000

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
边界条件的问题吧,载荷怎么加的?
铁肩担道义,热血著春秋
2楼2017-03-02 08:47:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
3楼2017-03-02 09:07:35
已阅   申请机械EPI   回复此楼   编辑   查看我的主页

lvyy666

新虫 (初入文坛)

板料折弯是一种塑性成形过程,在折弯处内部压缩,外部拉伸,而楼主建立的模型是已经成形后的状态,当然和实际情况不一致了

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

4楼2017-03-02 09:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuxqstyle

银虫 (著名写手)

引用回帖:
4楼: Originally posted by lvyy666 at 2017-03-02 09:08:33
板料折弯是一种塑性成形过程,在折弯处内部压缩,外部拉伸,而楼主建立的模型是已经成形后的状态,当然和实际情况不一致了

同意。你如果先画个平板,再把它折弯90°,应该就有应力集中。
5楼2017-03-03 12:39:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-G7-

铁杆木虫 (著名写手)

引用回帖:
2楼: Originally posted by dabing000 at 2017-03-02 08:47:28
边界条件的问题吧,载荷怎么加的?

边界条件木问题  我觉得三楼是正解
6楼2017-03-03 20:10:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-G7-

铁杆木虫 (著名写手)

送红花一朵
引用回帖:
4楼: Originally posted by lvyy666 at 2017-03-02 09:08:33
板料折弯是一种塑性成形过程,在折弯处内部压缩,外部拉伸,而楼主建立的模型是已经成形后的状态,当然和实际情况不一致了

感谢大侠  我觉得你说的有道理
7楼2017-03-03 20:12:11
