[求助] interface和wall共用相同的surface 已有2人参与

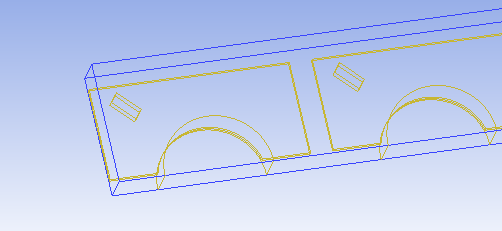

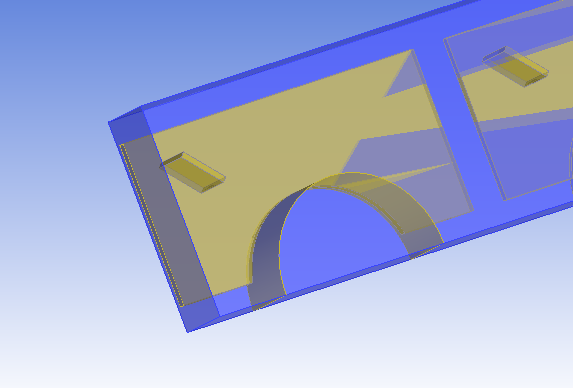

大家好，如图所示，黄区域为固体区域，蓝色为外流场，需要建立interface，但是固体区域是恒壁温，因此固体的interface和固体的wall公用外表面，但是在画网格时，两个part不能公用相同的面，求助怎么解决此问题。谢谢

interface和wall共用相同的surface


interface和wall共用相同的surface-1
2.png@wuming524
回复此楼

» 猜你喜欢
似兰斯馨如松盛
1楼 2017-02-28 21:14:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dmxb1979

金虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 芮阿芮 at 2017-02-28 22:17:48
那你边界有问题，你可以给固体的体积释热率，边界上给温度，估计不行吧

他这个面还参与流体传热吧，所以他的问题就是既要用这个面，还要这个面做热交换，矛盾在这里，我觉得wall应该也可以用传热吧

发自小木虫Android客户端
赞一下(2人) 回复此楼
其实科研很简单,qq8349384
9楼2017-02-28 22:28:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

逗比的威威


发自小木虫IOS客户端
2楼2017-02-28 21:28:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmxb1979

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
既然共用了，肯定优先考虑interface面啊，不然你怎么引入边界设置条件吧。还有一种情况是wall面可以设置的参数可以用来做interface面，也可以直接代替使用

发自小木虫Android客户端
赞一下 回复此楼
其实科研很简单,qq8349384
3楼2017-02-28 22:01:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
4楼2017-02-28 22:05:01
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

我叫ASME

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by dmxb1979 at 2017-02-28 22:01:47
既然共用了，肯定优先考虑interface面啊，不然你怎么引入边界设置条件吧。还有一种情况是wall面可以设置的参数可以用来做interface面，也可以直接代替使用

先将固体域的surface设置为interface然后导入fluent中在改变成为wall，是这样吗，我做的时共轭传热模拟，
赞一下 回复此楼
似兰斯馨如松盛
5楼2017-02-28 22:09:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我叫ASME

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by 芮阿芮 at 2017-02-28 22:05:01
固体表面恒定温度吗？ 那就不用算固体啊，只算流体嘛

我做的是共轭传热的模拟，如果只算流体是不是有点欠妥当
赞一下 回复此楼
似兰斯馨如松盛
6楼2017-02-28 22:10:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
7楼2017-02-28 22:17:48
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

dmxb1979

金虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 我叫ASME at 2017-02-28 22:09:19
先将固体域的surface设置为interface然后导入fluent中在改变成为wall，是这样吗，我做的时共轭传热模拟，...

既然是共轭传热，肯定不能设置成wall了，你把具体的设置参数说一下看看情况

发自小木虫Android客户端
赞一下 回复此楼
其实科研很简单,qq8349384
8楼2017-02-28 22:24:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我叫ASME

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by dmxb1979 at 2017-02-28 22:24:46
既然是共轭传热，肯定不能设置成wall了，你把具体的设置参数说一下看看情况
...

那个固体域是翅片管，流体域是空气，用共轭传热来模拟传热，我想着是将管子和翅片设为恒壁问，然后那个interface也是翅片和管子的外壁，所以出现了问题。求大神指条明路。

发自小木虫Android客户端
赞一下 回复此楼
似兰斯馨如松盛
10楼2017-02-28 22:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
