[求助] Dmol3，计算N掺杂石墨烯能带带宽 没有出现带隙，费米能级以上的数据没有（重新提交） 已有1人参与

虫友们好，我是刚接触MS的菜鸟，我现在算石墨烯和掺杂石墨烯得不到带隙，请前辈们指点一下。十分感谢！

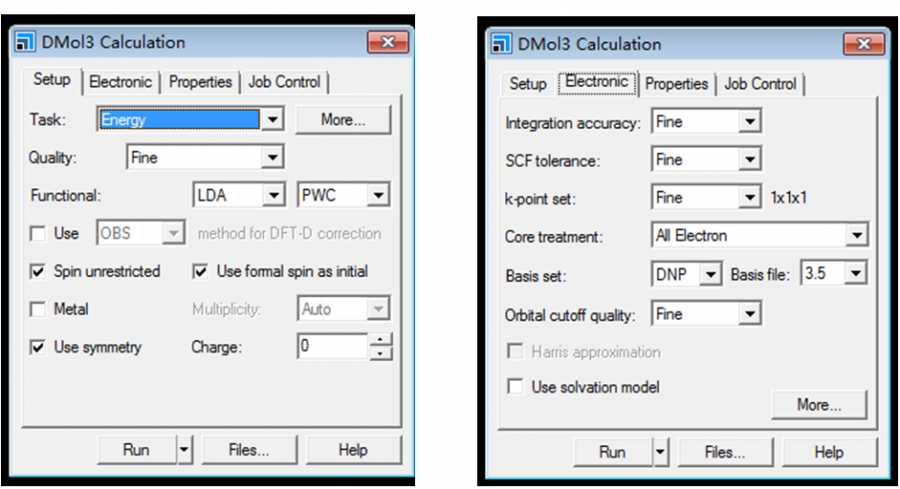

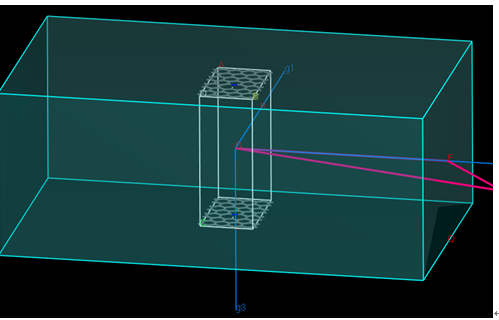

我的步骤：（1）我构建石墨烯和参数设置是参照小木虫的帖子：导入graphite.msi，然后 Make P1，删除其中一层, 把剩下的一层移到中间 ,然后选择Find Symmetry |Impose Symmetry .接下来创建的石墨烯超晶胞 ,真空层增加到15A。然后将最中间的C原子改成N原子，加H原子后，用Dmol3模块进行优化，精度选择Fine

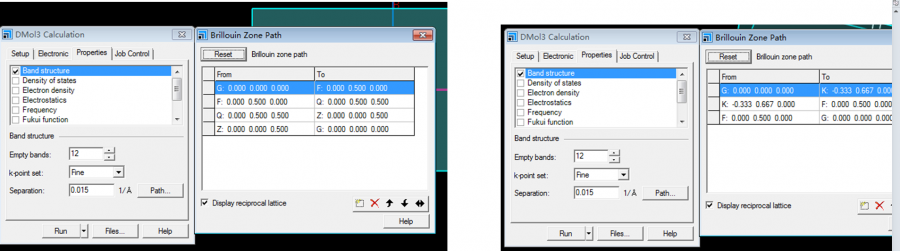

                 （2） 优化后计算能带，计算energy和能带，因起初布里渊路径为G-F-Q-Z-G计算的能带为2ev，所以按照木虫中前辈的指导思虑  改成 G-K-F-G，然后运行，其步骤和结果如图

Dmol3，计算N掺杂石墨烯能带带宽 没有出现带隙，费米能级以上的数据没有（重新提交）


Dmol3，计算N掺杂石墨烯能带带宽 没有出现带隙，费米能级以上的数据没有（重新提交）-1


Dmol3，计算N掺杂石墨烯能带带宽 没有出现带隙，费米能级以上的数据没有（重新提交）-2


Dmol3，计算N掺杂石墨烯能带带宽 没有出现带隙，费米能级以上的数据没有（重新提交）-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
一起随缘
1楼 2017-02-28 17:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

卡开发发

专家顾问 (著名写手)

Ab Initio Amateur
引用回帖:
6楼: Originally posted by xjxj1xjxj at 2017-02-28 20:22:14
我是自学中，不懂的，求教

（1） 空带数 是什么？ 从哪儿看出是12？
（2)  对称点 我也不知道是哪个步骤错了，
谢谢你哈...

1、properties->bands下面有个设置
2、这个你可以查得到文献，或者索性就采用六角的结构。
赞一下(2人) 回复此楼
不一定挂在论坛，计算问题问题欢迎留言。
7楼2017-02-28 21:48:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)
单个nitrogen的掺杂是不能打开石墨烯的带隙的。

发自小木虫IOS客户端
赞一下(1人) 回复此楼
2楼2017-02-28 19:10:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjxj1xjxj

银虫 (著名写手)
引用回帖:
5楼: Originally posted by 卡开发发 at 2017-02-28 19:40:30
1、空带数仅仅只是12对于这么多原子肯定不够。
2、石墨烯如果弄成四方格子高对称点并不是这些。

我是自学中，不懂的，求教

（1） 空带数 是什么？ 从哪儿看出是12？
（2)  对称点 我也不知道是哪个步骤错了，
谢谢你哈
赞一下(1人) 回复此楼
一起随缘
6楼2017-02-28 20:22:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjxj1xjxj

银虫 (著名写手)
引用回帖:
7楼: Originally posted by 卡开发发 at 2017-02-28 21:48:07
1、properties->bands下面有个设置
2、这个你可以查得到文献，或者索性就采用六角的结构。...

你有没有相关的参考文献   能否发个链接给我  谢谢你了
赞一下(1人) 回复此楼
一起随缘
9楼2017-02-28 23:43:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xjxj1xjxj

银虫 (著名写手)
引用回帖:
2楼: Originally posted by valenhou001 at 2017-02-28 19:10:36
单个nitrogen的掺杂是不能打开石墨烯的带隙的。

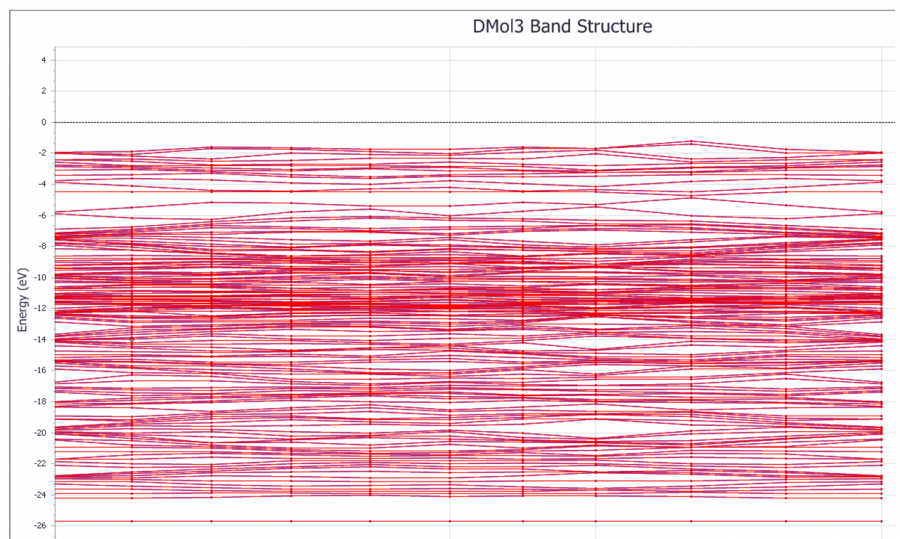

谢谢你   我主要是想问那个能带图 为什么没有轴以上的数据（结果图纵坐标全是负数）
赞一下 回复此楼
一起随缘
3楼2017-02-28 19:13:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjxj1xjxj

银虫 (著名写手)
引用回帖:
2楼: Originally posted by valenhou001 at 2017-02-28 19:10:36
单个nitrogen的掺杂是不能打开石墨烯的带隙的。

你们课题组是专业计算的吗？ 可以合作？
赞一下 回复此楼
一起随缘
4楼2017-02-28 19:17:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卡开发发

专家顾问 (著名写手)

Ab Initio Amateur
1、空带数仅仅只是12对于这么多原子肯定不够。
2、石墨烯如果弄成四方格子高对称点并不是这些。
赞一下 回复此楼
不一定挂在论坛，计算问题问题欢迎留言。
5楼2017-02-28 19:40:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjxj1xjxj

银虫 (著名写手)
引用回帖:
7楼: Originally posted by 卡开发发 at 2017-02-28 21:48:07
1、properties->bands下面有个设置
2、这个你可以查得到文献，或者索性就采用六角的结构。...

谢谢你的指点哈
回复此楼
一起随缘
8楼2017-02-28 23:31:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰华斩月


发自小木虫Android客户端
10楼2017-03-01 00:15:04
