[求助] 光从空气中进入材料内后在材料内的光强分布如何FDTD仿真 已有1人参与

大家好，有一个问题，使用FDTD对紫外光从空气进入材料进行仿真，发现光没法进入材料，大部分被反射出去，材料的折射率是2.5左右，而且改变波长到可见光或者减小折射率到1点5时，光会进去一些，但会发现距离表面的光强还没深一些地方的强，这是什么情况啊。
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-02-28 08:51:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Casmo

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
5楼: Originally posted by i小木虫 at 2017-02-28 18:37:43
问下，你了解如何设置介质的反射率为0，即入射光全部进入介质的情况吗？...

除非材料折射率和空气相同，否则反射率不可能严格为0。这是Fresnel Equation决定的。

在超材料中，实现反射率为0才有可能，此时同样得满足阻抗匹配条件。
赞一下(1人) 回复此楼
6楼2017-02-28 18:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)
还有，可以利用薄膜干涉效应，当厚度满足相消干涉时，可以实现最小反射率，至于是不是0，这个你自己验证。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

i小木虫
7楼2017-02-28 18:41:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
i小木虫: 金币+10, ★有帮助 2017-03-02 15:18:48
引用回帖:
8楼: Originally posted by i小木虫 at 2017-03-01 10:02:00
仿真建立模型真是麻烦啊，其实设置反射率为零主要是为了希望光发生干涉条纹的现象变弱，现在不奢望这个了，但是有一个问题，光进入介质材料中后光强竟然没有变化，即材料不吸收，如何增大介质材料的吸收，这个你知 ...

吸收是材料本身的性质，必须得有吸收系数才可以。在模拟上，需要设置折射率的虚部或电导率。
赞一下(1人) 回复此楼
9楼2017-03-01 09:46:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

i小木虫

木虫 (正式写手)

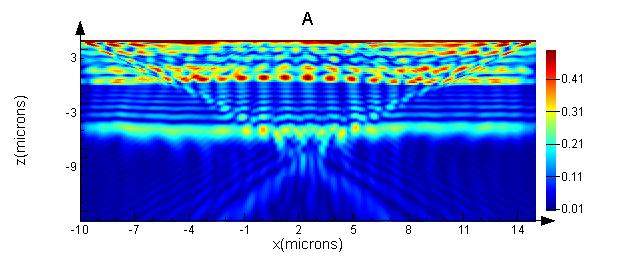

图片如下
光从空气中进入材料内后在材料内的光强分布如何FDTD仿真
赞一下 回复此楼
2楼2017-02-28 09:11:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)
没有具体结构，原因没法确定。

如果只是单层平面结构，在平面波入射下，不会出现这种情况，可能设置有问题。
赞一下 回复此楼
3楼2017-02-28 14:28:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i小木虫

木虫 (正式写手)
引用回帖:
3楼: Originally posted by Casmo at 2017-02-28 14:28:49
没有具体结构，原因没法确定。

如果只是单层平面结构，在平面波入射下，不会出现这种情况，可能设置有问题。

本想模拟表面凸起一点的凸透镜结构的，想先模拟一个平面的，结果平面的都没法出来，增加了周期边界，还是会出现衍射的情况，一条一条的看着跟想的不一样
赞一下 回复此楼
4楼2017-02-28 14:52:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i小木虫

木虫 (正式写手)
引用回帖:
3楼: Originally posted by Casmo at 2017-02-28 14:28:49
没有具体结构，原因没法确定。

如果只是单层平面结构，在平面波入射下，不会出现这种情况，可能设置有问题。

问下，你了解如何设置介质的反射率为0，即入射光全部进入介质的情况吗？
赞一下 回复此楼
5楼2017-02-28 17:37:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i小木虫

木虫 (正式写手)
送红花一朵
引用回帖:
7楼: Originally posted by Casmo at 2017-02-28 18:41:38
还有，可以利用薄膜干涉效应，当厚度满足相消干涉时，可以实现最小反射率，至于是不是0，这个你自己验证。

仿真建立模型真是麻烦啊，其实设置反射率为零主要是为了希望光发生干涉条纹的现象变弱，现在不奢望这个了，但是有一个问题，光进入介质材料中后光强竟然没有变化，即材料不吸收，如何增大介质材料的吸收，这个你知道怎么设置吗，
赞一下 回复此楼
8楼2017-03-01 09:02:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i小木虫

木虫 (正式写手)
引用回帖:
9楼: Originally posted by Casmo at 2017-03-01 09:46:58
吸收是材料本身的性质，必须得有吸收系数才可以。在模拟上，需要设置折射率的虚部或电导率。...

学霸，你说的很对。
这些问题都已经解决了，目前遇到一个问题就是，入射光在界面会发生反射，反射光和入射光发生了明显的干涉条纹，感觉效果不太好，怎么调节材料的反射参数呢？我们遇到的情况是反射越小越好，这样在空气介质中就不会发生明显的干涉条纹，而光会大部分进入材料介质中来。
赞一下 回复此楼
10楼2017-03-02 15:21:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
