[求助] 网格合并求助 已有2人参与

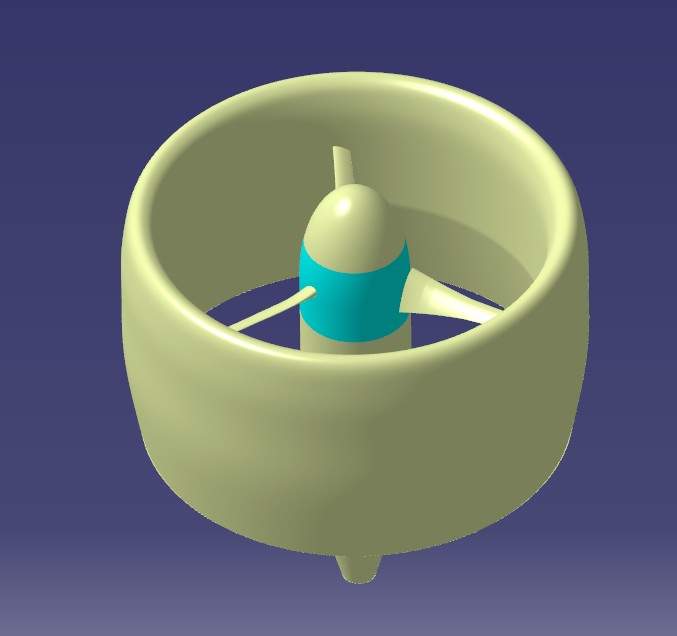

CFD新手，打算计算某涵道螺旋桨的流动特性，模型如图一所示，涵道及远场的网格在ICEM中生成，桨叶网格在TurboGrid中完成，生成的1/3周期性网格，现在在ICEM中合并网格时出现问题。求大神予以帮助。
1，因为远场是全网格，而桨叶部分只是1/3周期性网格，两个在交界面处应该怎么处理？
2，如果就这样简单合并后导入Fluent中计算，可行吗？
Any advice will be greatly appreciated!!!

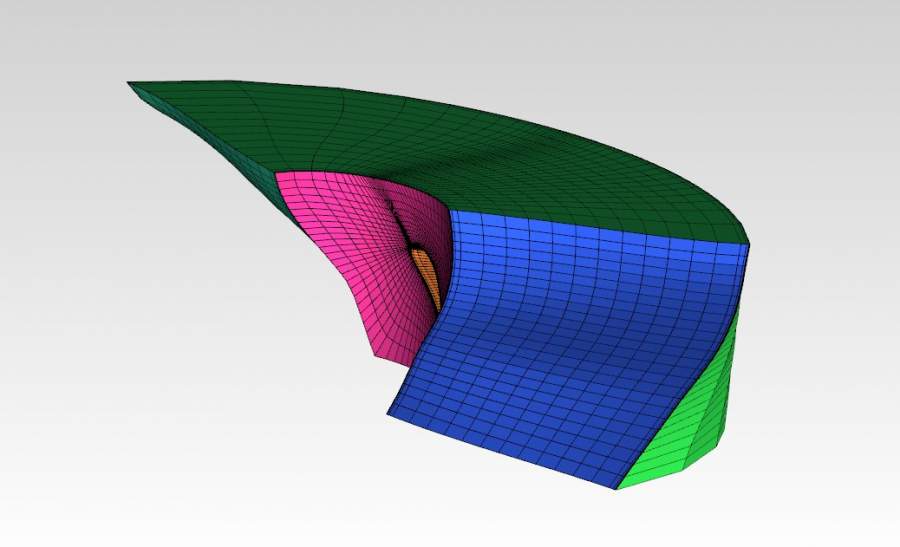

网格合并求助


网格合并求助-1

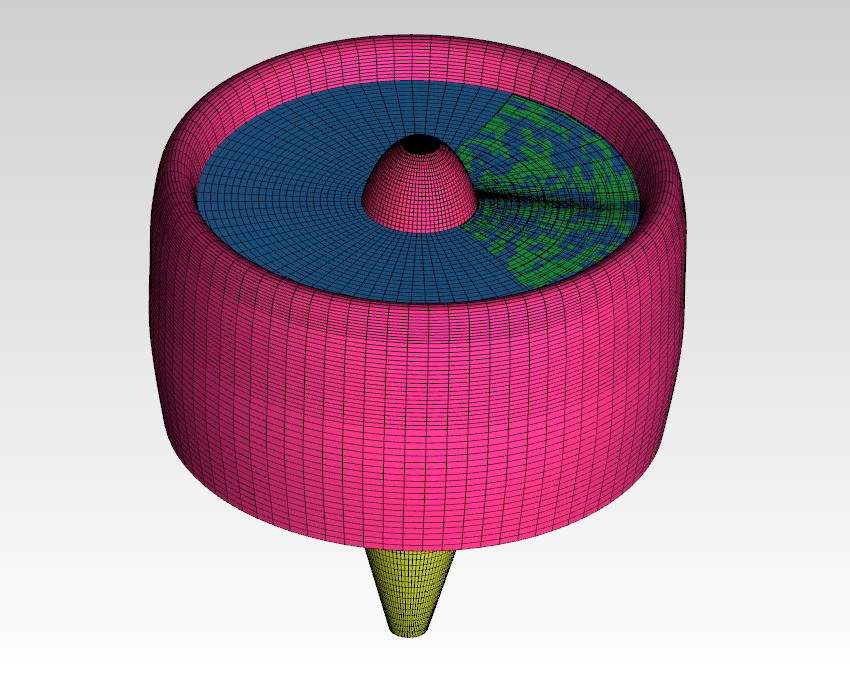

网格合并求助-2

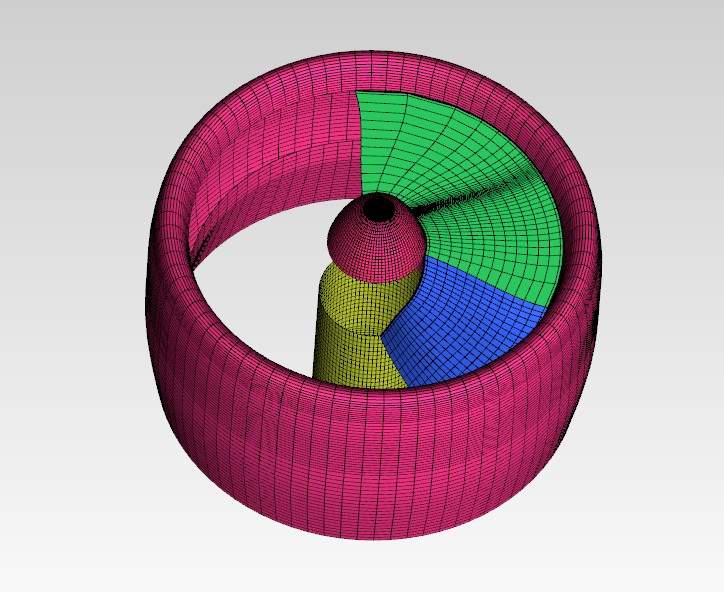

网格合并求助-3

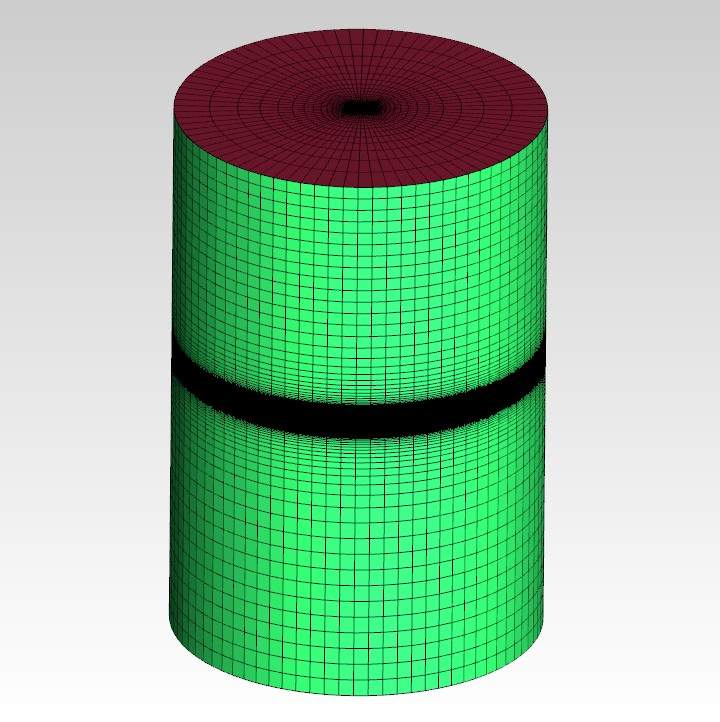

网格合并求助-4
回复此楼

» 猜你喜欢
1楼 2017-02-27 22:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fightj20

金虫 (小有名气)
引用回帖:
13楼: Originally posted by 网格小红 at 2017-03-23 11:58:51
楼主 ，请问下这个模型的图谱从哪可以找到啊

模型数据来自文献，没看懂啥叫图谱，

发自小木虫Android客户端
赞一下(1人) 回复此楼
14楼2017-03-23 12:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fightj20

金虫 (小有名气)
顶一下，

发自小木虫Android客户端
2楼2017-02-28 21:40:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fightj20

金虫 (小有名气)
让大家伙儿看到

发自小木虫Android客户端
回复此楼
3楼2017-02-28 21:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

fightj20
4楼2017-02-28 22:07:24
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

fightj20

金虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by 芮阿芮 at 2017-02-28 22:07:24
交界面用interface啊，先把turbogrid导出CFX，再导入ICEM，再合并，导入fluent计算

嗯，问题解决了……

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-03-01 15:57:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

7fluent7

新虫 (初入文坛)
版主，这个模型是船用的么，求型号，可购买
赞一下 回复此楼
6楼2017-03-04 16:06:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fightj20

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 7fluent7 at 2017-03-04 16:06:19
版主，这个模型是船用的么，求型号，可购买

航空用，NASA兰利实验室设计的……

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-03-04 18:18:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流浪的风2222

木虫 (正式写手)
我硕士也做的这个，直接icem画的，你turbogrid导入icem有block之类信息吗

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-03-04 18:26:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流浪的风2222

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 芮阿芮 at 2017-02-28 22:07:24
交界面用interface啊，先把turbogrid导出CFX，再导入ICEM，再合并，导入fluent计算

如果每个桨叶间都用interface估计对结果有影响，最后流场结果也不好

发自小木虫IOS客户端
赞一下 回复此楼
9楼2017-03-04 18:28:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fightj20

金虫 (小有名气)
引用回帖:
8楼: Originally posted by 流浪的风2222 at 2017-03-04 18:26:34
我硕士也做的这个，直接icem画的，你turbogrid导入icem有block之类信息吗

有，就是一个domain信息，

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-03-04 20:16:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
