| 查看: 3493 | 回复: 34 | ||||||
| 【奖励】 本帖被评价30次，作者研之成理增加金币 24 个 | ||||||
[资源]
从III-V量子点的可控合成分析纳米晶成核与生长控制的难点
|
||||||

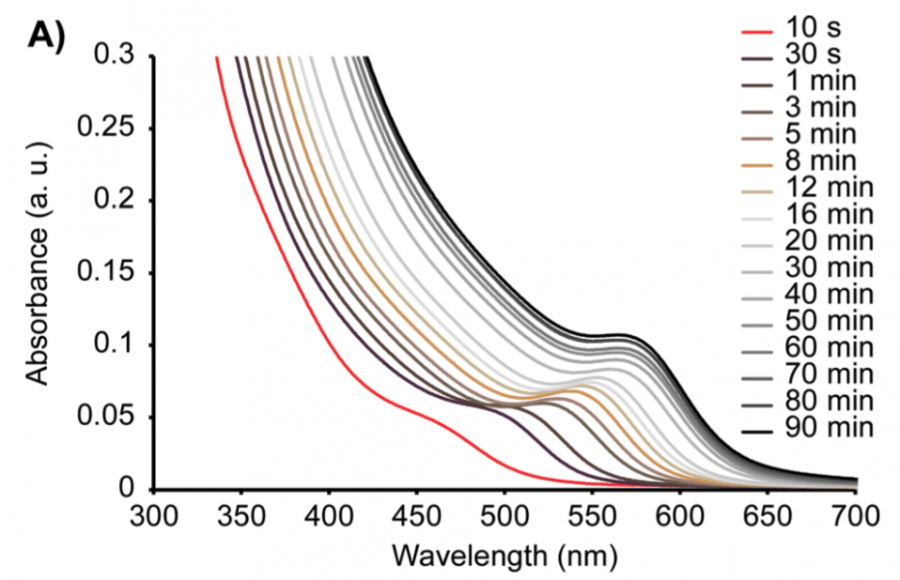

 这篇综述的作者，Cossairt教授，在III – V族量子点(主要为InP)的合成方面做了很多工作。该综述以II – VI族量子点作为对比，从多方面分析了InP 量子点难以控制合成的原因。而这一具体的对比、分析过程揭示了纳米晶成核与生长过程中的诸多重点与难点。具体分享内容如下： 纳米晶成核与生长的最经典理论是LaMer理论，如下图1：  对于无机量子点的合成，最为常用的是热注射法。热注射法的关键在于：高温注射导致瞬间反应和成核，然后单体浓度快速下降，同时体系温度降低导致成核终止，生长继续。生长过程中单体保持在一定浓度。总而言之：热注射导致成核与生长完美分离、同时生长过程中单体供应充足。但问题来了，同样的机理，II – VI量子点（CdSe、CdS）纳米晶的质量（均一性）非常高，而III – V量子点（InP、InAs）纳米晶的质量（均一性）却不怎么样。从光学表征数据来看：CdSe 纳米晶的UV吸收峰的半半峰宽可以在15 nm 以下，而InP 纳米晶的UV吸收峰的半半峰宽却很难小于30 nm。难点一：同一合成方法和理论却不适用于同一体系下的不同材料。 通过仔细比较和分析合成细节，大牛们发现问题可能出在P前驱体上。常用P前体P(SiMe3)3的反应活性太高，高温下反应时间只有几秒钟。这导致生长阶段没有足够的单体供应，所以InP纳米晶的生长过早的进入Ostwald熟化阶段，从而导致尺寸的多分散性。为了解决这一问题，人们合成出了各种反应活性弱的P前体，然而并没有什么卵用，均一性不但没有得到改善、反而变得更差，见图2。难点二：纳米晶体的成核与生长并不仅仅是反应动力学说了算。  反应动力学不给力，那原因究竟在哪呢？Cossairt教授将目光聚焦到非经典成核和Magic Size Cluster上。在研究纳米晶成核与生长的过程中，人们发现有时会出现一种奇怪的极小颗粒。其常常在成核过程中出现，却又捉摸不透，所以起名叫Magic Size Cluster了。并因此产生了一种非经典成核理论，如下图3所示。难点三：MSC让原本就不清楚的纳米晶成核、生长过程变得更加扑朔迷离。  在InP量子点成核的过程中也会出现MSC，而且表现出的性质有些与众不同。通过调控合成方法，Cossairt教授课题组合成并分离出InP MSC。通过各种表征、模拟，他们发现InP有几大特点：1.表面配体密度高；2.MSC内核的对称性不高；3.InP MSC中InP键的共价性更高。表面配体多导致InP MSC更加稳定。MSC内核对称性不到导致UV吸收峰的不对称。InP的模拟图如下图4所示：  至于MSC的这些特征和最终的InP纳米晶的尺寸均一性和光学均一性有什么关联还不得而知。 点评：纳米晶成核与生长的问题一直是纳米界的热点问题。目前还没有一个统一、完整的理论。量子点纳米晶作为纳米晶家族成员之一，其中III – V族（InP）量子点的成核与生长过程最为复杂。虽然工业界对于InP量子点的呼声越来越大，但InP却犹抱琵琶半遮面，迟迟不肯出山。近十年来，InP的可控合成方面一直没能有实质性进展。或许InP这一材料的小问题将是纳米晶成核与生长的大问题的关键所在。 本文转载自微信公众号！ |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : cossairt2016.pdf
2017-02-27 09:37:28, 4.88 M
» 收录本帖的淘帖专辑推荐
 资源收集 | 材料淘贴收录 | 研之成理 | 前沿论文 |
» 猜你喜欢
求助一篇MEMS散热器件文献
已经有0人回复
-
材化专业SCI论文（职称评定）
已经有0人回复
-
无机化学论文润色/翻译怎么收费?
已经有117人回复
-
材料化学专业SCI论文（职称评定）
已经有0人回复
-
材料化学专业SCI论文（职称评定）
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
30楼2017-06-18 23:22:21
简单回复
2017-02-27 12:24
回复
五星好评 顶一下，感谢分享！
2017-02-27 12:52
回复
五星好评 支持
wucy0074楼
2017-02-27 23:27
回复
五星好评 顶一下，感谢分享！
cqu35555楼
2017-02-28 07:45
回复
五星好评 顶一下，感谢分享！
zxf9846楼
2017-02-28 08:15
回复
五星好评 顶一下，感谢分享！
zjjxl7楼
2017-02-28 11:38
回复
五星好评 顶一下，感谢分享！
eeyueli8楼
2017-03-01 08:16
回复
五星好评 顶一下，感谢分享！
2017-03-01 08:48
回复
五星好评 顶一下，感谢分享！
Iamcat10楼
2017-03-01 11:05
回复
五星好评 顶一下，感谢分享！
090404423911楼
2017-03-01 11:42
回复
五星好评 顶一下，感谢分享！
炎龙之裔12楼
2017-03-01 12:37
回复
感谢分享 发自小木虫Android客户端
happyfishs13楼
2017-03-01 13:00
回复
五星好评 顶一下，感谢分享！
chemphys14楼
2017-03-01 20:01
回复
五星好评 顶一下，感谢分享！
青铜器12315楼
2017-03-02 12:12
回复
五星好评 顶一下，感谢分享！
心存理工16楼
2017-03-02 19:38
回复
五星好评 顶一下，感谢分享！
ii8899oo17楼
2017-03-02 20:41
回复
五星好评 顶一下，感谢分享！
a53167565718楼
2017-03-03 09:48
回复
五星好评 顶一下，感谢分享！
wmnick19楼
2017-03-03 12:17
回复
五星好评 顶一下，感谢分享！
liangpei20楼
2017-03-05 19:29
回复
五星好评 顶一下，感谢分享！
mijigege21楼
2017-03-05 20:39
回复
五星好评 顶一下，感谢分享！
liangqichao22楼
2017-03-07 14:07
回复
五星好评 顶一下，感谢分享！
c530269423楼
2017-03-10 19:01
回复
五星好评 顶一下，感谢分享！
殇之思24楼
2017-03-17 11:24
回复
五星好评 顶一下，感谢分享！
zjjxl25楼
2017-03-24 17:16
回复
顶一下，感谢分享！
chemmatworm26楼
2017-03-25 06:59
回复
五星好评 顶一下，感谢分享！
xinghaihu27楼
2017-03-25 09:39
回复
五星好评 顶一下，感谢分享！
honest_man28楼
2017-03-25 15:33
回复
五星好评 顶一下，感谢分享！ok!
ldc12345678929楼
2017-06-18 20:57
回复
五星好评 顶一下，感谢分享！
lrfzjp31楼
2017-06-19 08:03
回复
五星好评 顶一下，感谢分享！
wufengyi32楼
2017-07-02 19:49
回复
五星好评 顶一下，感谢分享！
ldc12345678933楼
2017-07-04 16:00
回复
顶一下，感谢分享！
Archie34楼
2017-08-26 09:43
回复
五星好评 顶一下，感谢分享！
好东西35楼
2019-09-08 17:20
回复
五星好评 顶一下，感谢分享！
