版块导航: 正在加载中...

客户端APP下载

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

经典茶饮

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 76.7
帖子: 141
在线: 7.3小时
虫号: 5290966
注册: 2016-11-28

[求助] 不锈钢堆叠焊接硬度变化

各位大家好

小弟这边有个问题想请教各位

我使用304不锈钢现在316L不锈钢基材上进行堆叠焊接

接着去量测硬度值

结果发现在中间部分(图片黄色字,绿色格子部分)硬度值都会下降

而且每一个参数都这样

就是中间会下降

小弟想请教各位

这样的原因是为什么呢?

因为从金像图中并看不出有何差异

还是因为热循环所导致的呢?

请各位指教

谢谢

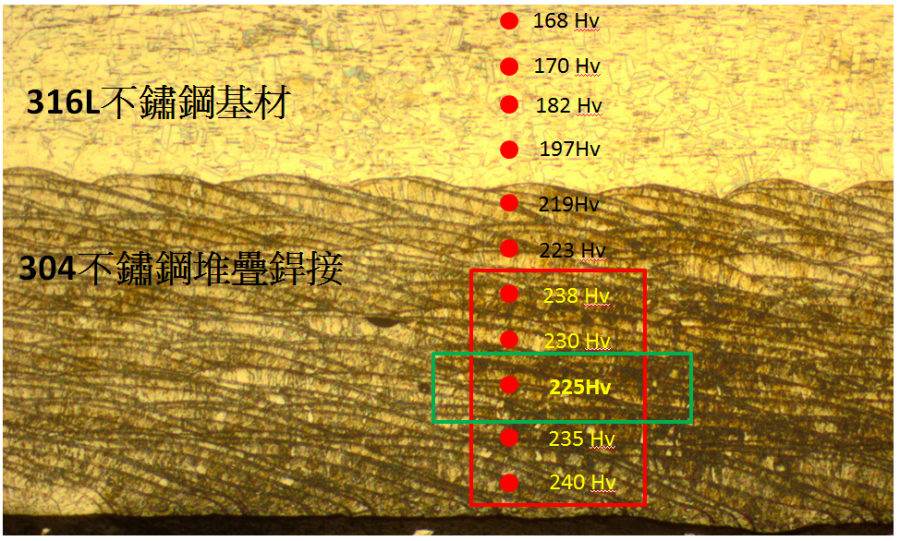

不锈钢堆叠焊接硬度变化


» 猜你喜欢

申博求助已经有4人回复
27年申博自荐-能源/环境方向已经有3人回复
闲聊已经有3人回复
亲密关系已经有13人回复
27秋申博自荐已经有4人回复

1楼 2017-02-25 20:33:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

经典茶饮

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 76.7
帖子: 141
在线: 7.3小时
虫号: 5290966
注册: 2016-11-28

这会不会与热循环有关呢?

2楼2017-02-27 00:14:10

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

在下本科生

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 43.3
散金: 10
帖子: 17
在线: 3.1小时
虫号: 5453506
注册: 2017-01-07
性别: GG
专业: 金属基复合材料

冷却，中间冷的最慢，温度相同的情况下，最外侧和靠近316l一侧冷却速度相对快，所以会高。

发自小木虫IOS客户端

赞一下(1人)

3楼2017-02-27 11:20:41

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

经典茶饮

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 76.7
帖子: 141
在线: 7.3小时
虫号: 5290966
注册: 2016-11-28

请问一下

目前我使用草酸电解腐蚀

但看不出晶粒大小与铁素体

想请教各位

使用哪种腐蚀较好呢?

谢谢各位

4楼2017-02-27 23:39:11

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

经典茶饮

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 76.7
帖子: 141
在线: 7.3小时
虫号: 5290966
注册: 2016-11-28

请问一下

使用王水可以腐出铁素体跟晶界吗?

谢谢解答

5楼2017-03-02 01:18:57

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

天涯-海阁

木虫 (正式写手)

应助: 0 (幼儿园)
金币: 2177.4
散金: 10
红花: 2
帖子: 368
在线: 65.2小时
虫号: 4916343
注册: 2016-08-14
性别: GG
专业: 金属材料的微观结构

草酸电解应该可以呀

发自小木虫Android客户端

赞一下(1人)

6楼2017-03-02 10:01:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

经典茶饮

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 76.7
帖子: 141
在线: 7.3小时
虫号: 5290966
注册: 2016-11-28

您好

我有使用草酸(草酸比例为10%)去腐蚀

但腐出来的结果都只能看到树枝状晶

看不出来拿里有铁素体(OM最大到500倍)

也有用SEM看(最大到2000倍)

所以才想说是不是腐蚀液要换换看

请教各位的意见

7楼2017-03-04 00:06:31

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主经典茶饮的主题更新
