[求助] fluent气体速度向下？毕业困难户求助各位学长。。 已有1人参与

希望大家耐心看完，帮我解答，求毕业

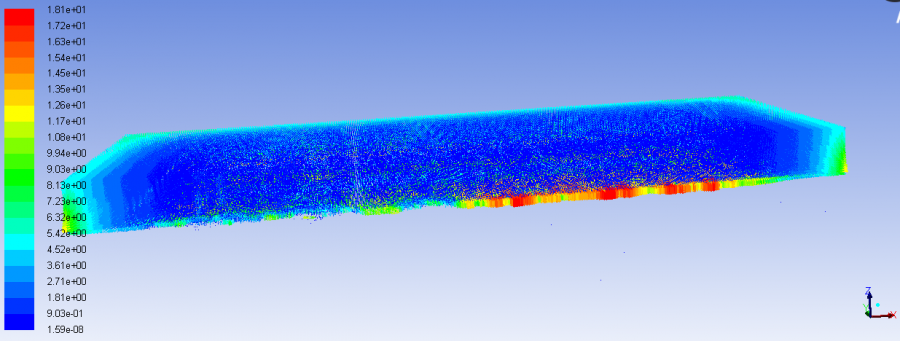

大家好，我想请教一个问题，我模拟的是VOF两相流和融化凝固；建模的时候上面是空气域，下面为相变材料，空气域全部采用压力出口（暴露在大气压下），操作压力默认，表压都设为0（不知对不对），第二相（相变材料）回流分数设为0（不知对不对），可是只要一开始计算，就发现气体竟然产生了很大的速度，超过了20m/s，而且产生了回流，我查看了下这五个压力出口的速度矢量图，发现顶部压力出口速度向下进入域内，周围四个压力出口气流速矢量都由内向外，按道理来说，我表压都设为0了，没有压强气体哪会有速度？而且速度还这么大？严重影响了相变材料的流动，我就对气体域做这些设置了，而且即使我关闭重力，空气速度还是一样很大，怎么控制？下面是气相域的速度矢量图和局部放大图：

fluent气体速度向下？毕业困难户求助各位学长。。


fluent气体速度向下？毕业困难户求助各位学长。。-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-02-25 11:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Clotaira

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
黄涛神: 金币+10 2017-02-25 17:06:03
operating pressure 要设为0
你给的图很不清楚，建议用contour ，矢量图要放大看清速度方向啊，
表压为0可能是速度太大的原因，往上加吧
赞一下 回复此楼
2楼2017-02-25 15:40:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄涛神

捐助贵宾 (小有名气)
引用回帖:
2楼: Originally posted by Clotaira at 2017-02-25 15:40:38
operating pressure 要设为0
你给的图很不清楚，建议用contour ，矢量图要放大看清速度方向啊，
表压为0可能是速度太大的原因，往上加吧

你好，操作压力为0，表压往上加那压差变大，速度不是更大吗，我先试试您的建议
赞一下 回复此楼
3楼2017-02-25 17:05:52
