[求助] 急求ANSYS fluent大神指点 急急急！ 已有2人参与

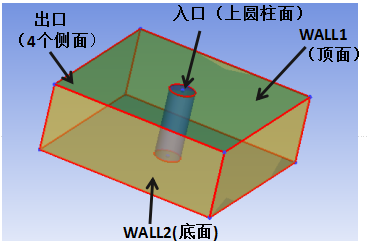

小弟才接触ANSYS fluent，打算用fluent求高速气流冲击高温铁壁的换热系数，最近遇到了问题（见图）：
      几何是不是全部都要定义成part？ （比如，图中的圆柱侧面）。
      1）若把圆柱侧面定义成wall后，计算就仅限于圆柱了。
      2）若不定义圆柱侧面，导入fluent计算时，出现了错误提示。
     另外，我试过保留圆柱顶面，圆柱其余的面删掉，但是中间孔的网格细化，我又不知咋整了。
      ///感谢大家给我指点指点。///

急求ANSYS fluent大神指点   急急急！
回复此楼

» 猜你喜欢
yayaya.
1楼 2017-02-23 21:10:10
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jayzou-79

木虫 (著名写手)
★ ★
牛牛研(月只蓝代发): 金币+2, 感谢回帖 2017-02-27 11:20:57
我觉得只要保留入口圆形，设置一定流速，底面为热壁面，四周压力出口

发自小木虫Android客户端
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

牛牛研
半吊子
2楼2017-02-23 21:19:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★ ★ ★ ★
感谢参与，应助指数 +1
牛牛研(月只蓝代发): 金币+5, 感谢回帖 2017-02-27 11:20:35
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

牛牛研
3楼2017-02-23 21:20:42
已阅   申请仿真EPI   编辑   查看我的主页
普通回帖

牛牛研

木虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by 芮阿芮 at 2017-02-23 16:20:42
第一，所有的部件的都需要定义part，不是必须，只是为了方便，比如你可以把上下左右四个面定义为wall
第二，圆柱面需要定义，类型为wall，导入fluent中后会自动劈分，fluent自己计算换热系数
第三，你这个很简单， ...

多谢多谢，但是这图形简单，我画的结构化网格，按你说的第二条我试过，可是计算区域就限于中间圆柱了？
赞一下 回复此楼
yayaya.
4楼2017-02-23 21:31:01
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

牛牛研

木虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by jayzou-79 at 2017-02-23 16:19:31
我觉得只要保留入口圆形，设置一定流速，底面为热壁面，四周压力出口

感谢感谢。
回复此楼
yayaya.
5楼2017-02-23 21:31:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

牛牛研

木虫 (小有名气)
引用回帖:
2楼: Originally posted by jayzou-79 at 2017-02-23 16:19:31
我觉得只要保留入口圆形，设置一定流速，底面为热壁面，四周压力出口

那中间孔的网格细化怎么设置？
赞一下 回复此楼
yayaya.
6楼2017-02-23 22:26:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

欧巴不闲聊

禁虫 (著名写手)
本帖内容被屏蔽
7楼2017-02-23 23:59:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

牛牛研
8楼2017-02-24 09:11:22
已阅   申请仿真EPI   编辑   查看我的主页

greenday525

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
先画你这个六面体，之后在wall1（顶面）split出一个圆面就好。之后用O-block划。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

牛牛研
9楼2017-02-24 09:39:14
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

牛牛研

木虫 (小有名气)
送红花一朵
引用回帖:
8楼: Originally posted by 芮阿芮 at 2017-02-24 04:11:22
你要关联啊，该关联的都关联，中间圆柱要画，外面也要画...

都关联好了的，还有一个问题就是，我画的是结构化网格，我是在几何上 定义的part，我看网上了解到应该在块上定义，但是操作好像不是那么回事，求指教，怎么在块上定义
赞一下 回复此楼
yayaya.
10楼2017-02-24 15:06:43
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
