[求助] 关于ANSYS BEAM189梁单元应力提取问题求助！ 已有1人参与

本人用BEAM189梁单元模拟钢管混凝土拱肋，提取了轴向应力图。现在想知道截面具体各个点对应的应力值是多少，应该如何对应提取？请各位大神帮忙解答！！

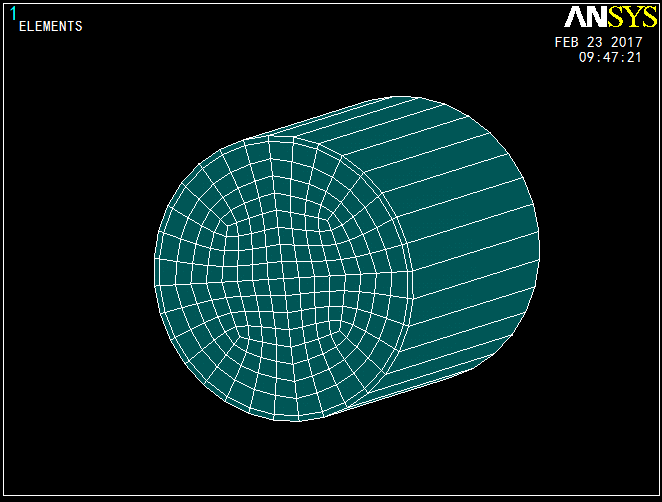

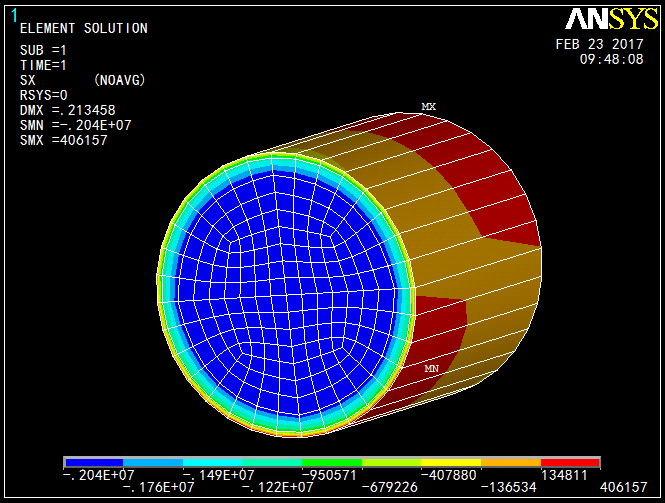

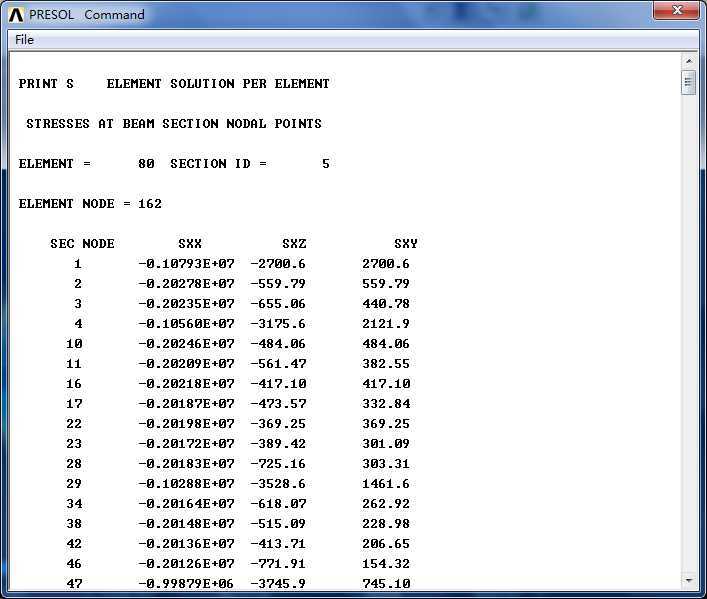

第一张图是其中一个梁单元的单元图（单元号为80），第二章图是其对应的应力图，第三章图是提取的单元号80个位置的具体值。
现在想知道图3对应的 SEC NODE 点分别对应图2中的哪些位置！

关于ANSYS   BEAM189梁单元应力提取问题求助！


关于ANSYS   BEAM189梁单元应力提取问题求助！-1


关于ANSYS   BEAM189梁单元应力提取问题求助！-2
回复此楼

» 猜你喜欢
1楼 2017-02-23 09:57:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个直接用命令提取就好了
赞一下(1人) 回复此楼
2楼2017-02-23 14:53:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

肉小多

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2017-02-23 14:53:08
这个直接用命令提取就好了

能写出命令流吗？
赞一下 回复此楼
3楼2017-02-23 15:12:01
