应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 做X80钢冲击试验，发现熔合区试样冲击功高于焊缝，为什么呀?
81/1返回列表
查看: 2128  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

考什么呢

新虫 (小有名气)

[求助] 做X80钢冲击试验，发现熔合区试样冲击功高于焊缝，为什么呀? 已有2人参与

如题
回复此楼

» 猜你喜欢
1楼 2017-02-20 16:41:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

考什么呢

新虫 (小有名气)
木有人么
回复此楼
2楼2017-02-21 15:17:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

材料门下

新虫 (著名写手)
你可以打下硬度，应该是熔合区韧性好

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-02-26 08:40:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

考什么呢

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 材料门下 at 2017-02-26 08:40:07
你可以打下硬度，应该是熔合区韧性好

不是一般熔合区韧性要低于焊缝么？
赞一下 回复此楼
4楼2017-02-26 10:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

re_dream

银虫 (正式写手)

【答案】应助回帖

冲击功分别是多少？楼主是如何单独取熔合区和焊缝的小样的？
赞一下 回复此楼
走一步，再走一步
5楼2017-02-28 11:11:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下
6楼2017-02-28 11:45:13
已阅   申请MM-EPI   回复此楼   编辑   查看我的主页

考什么呢

新虫 (小有名气)
引用回帖:
5楼: Originally posted by re_dream at 2017-02-28 11:11:02
冲击功分别是多少？楼主是如何单独取熔合区和焊缝的小样的？

X80母材金相组织均由较细小的针状铁素体及少量的多边形铁素体和贝氏体组成，热影响区主要为较粗大的贝氏体+多边形铁素体+部分准多边形铁素体+针状铁素体组成，和母材相比晶粒明显长大。
所检测的x80钢母材屈服强度不满足标准；
焊接接头硬度值偏高，HAZ存在软化，均不满足要求；
CTOD实验，-20℃时，HAZ的断裂韧性优于焊缝金属断裂韧性。-30℃时，焊缝的断裂韧性优于HAZ的断裂韧性。

这都是师兄之前的数据，没有工艺。。。

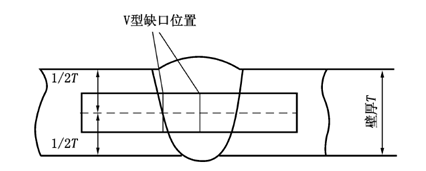

做X80钢冲击试验，发现熔合区试样冲击功高于焊缝，为什么呀?

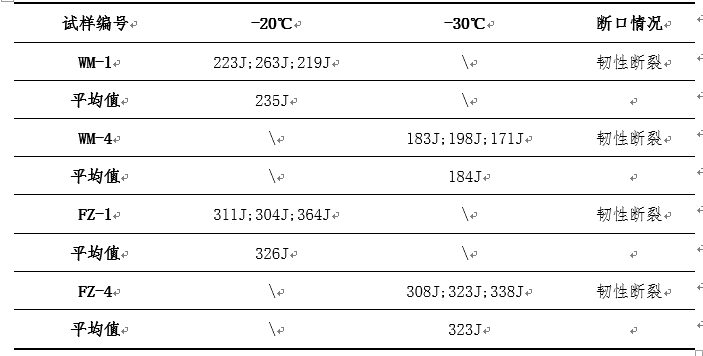

做X80钢冲击试验，发现熔合区试样冲击功高于焊缝，为什么呀?-1
赞一下 回复此楼
7楼2017-02-28 11:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1113554954

铁虫 (小有名气)

【答案】应助回帖

只要能够满足焊接工艺评定标准规定的下限值就可以，我做过一些其他的低合金钢也出现过这种现象。可以做一些金相，焊接温度场、接头化学成分对比
赞一下 回复此楼
8楼2017-03-29 09:33:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 考什么呢 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[硕博家园] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 mibUvS8DDCwf 2026-09-15 3/150 2026-09-17 16:03 by 0ngsZVSCTS7z
[考研] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 0pYnUiPDfdnk 2026-09-14 4/200 2026-09-17 14:15 by ObVzqQQh1rrE
[硕博家园] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +6 40ms4Wlo4umh 2026-09-14 6/300 2026-09-17 13:53 by ObVzqQQh1rrE
[找工作] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +5 s3fFTmArrBt6 2026-09-13 5/250 2026-09-17 12:05 by ObVzqQQh1rrE
[考博] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 vZfe6xYu34yj 2026-09-14 4/200 2026-09-17 05:50 by k06BKNblrGRH
[考博] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 vZfe6xYu34yj 2026-09-14 3/150 2026-09-17 05:38 by k06BKNblrGRH
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 Aj1rhIDL5ixY 2026-09-14 3/150 2026-09-17 05:14 by k06BKNblrGRH
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 40ms4Wlo4umh 2026-09-14 4/200 2026-09-17 04:28 by k06BKNblrGRH
[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 40ms4Wlo4umh 2026-09-14 4/200 2026-09-17 04:26 by k06BKNblrGRH
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-17 03:52 by k06BKNblrGRH
[公派出国] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +5 s3fFTmArrBt6 2026-09-13 7/350 2026-09-17 02:14 by Tql5LQhh5rLK
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +6 s3fFTmArrBt6 2026-09-13 8/400 2026-09-17 02:04 by Tql5LQhh5rLK
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 3n8v2C8RimXI 2026-09-13 6/300 2026-09-17 01:50 by Tql5LQhh5rLK
[考研] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +7 3n8v2C8RimXI 2026-09-13 8/400 2026-09-17 01:38 by Tql5LQhh5rLK
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +5 s3fFTmArrBt6 2026-09-14 5/250 2026-09-16 19:15 by rRvxEj3zorCy
[考博] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-16 17:00 by i3KBRD19ERkG
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 QUjhNVAcOSff 2026-09-13 6/300 2026-09-16 14:27 by i3KBRD19ERkG
[考博] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +5 3n8v2C8RimXI 2026-09-13 5/250 2026-09-16 02:50 by DgNGHc3h5tPl
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +7 3n8v2C8RimXI 2026-09-13 7/350 2026-09-16 02:35 by DgNGHc3h5tPl
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +7 QUjhNVAcOSff 2026-09-13 8/400 2026-09-16 02:23 by DgNGHc3h5tPl
信息提示
关闭
请填处理意见
关闭
