关于干燥烘箱消耗电能功率曲线的疑问 已有1人参与
|

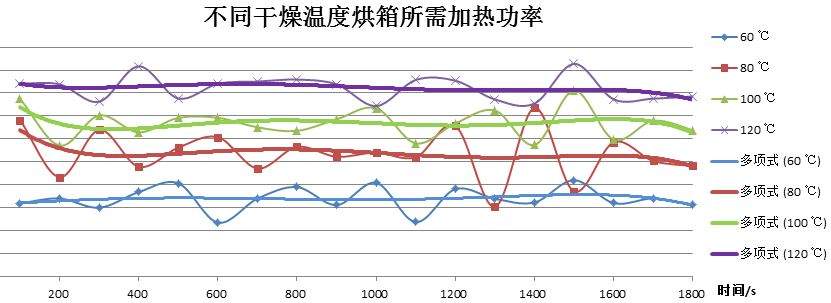

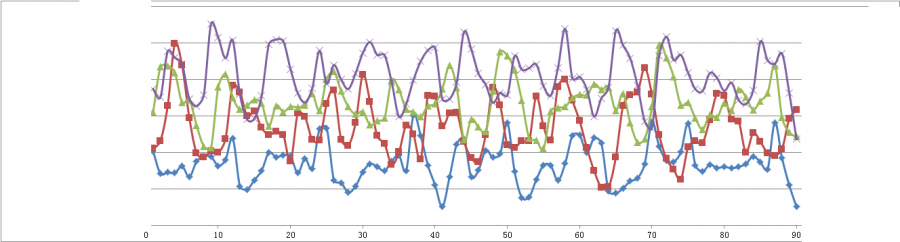

如下图所示，对干燥烘箱设定固定的干燥温度，并使用仪器对动力柜电量消耗功率进行检测，得出不同温度下消耗功率数据记录，对数据进行处理得出下面图中曲线，上图为取样间隔时间100s，下图为取样间隔时间20s，可以看出波动非常大，而且采样频率越高波动越频繁，仔细看并无发现波形规律，对此波动只能以温度平衡控制系统的调节范围来解释，但难以清晰解释，各位虫友是否有相关研究经验，能帮我解此疑问？ 0220.JPG  02200.png |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有15人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有11人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有14人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有17人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有12人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有18人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有14人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有10人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有13人回复
louis315
木虫 (正式写手)
- 应助: 53 (初中生)
- 金币: 1862.5
- 红花: 7
- 帖子: 732
- 在线: 1080.5小时
- 虫号: 1393538
- 注册: 2011-09-07
- 性别: GG
- 专业: 有机合成
|
干燥箱温度控制一般是PID控制。瞬时要么全功率要么功率为0。对于热惯性小的系统，控制的频率有可能很高，每秒可能就控制开断好几次。你的采样间隔太大了。你再缩小采样间隔的话波动会更加频繁。 发自小木虫Android客户端 |
2楼2017-02-21 08:06:51
