24小时热门版块排行榜

查看: 1579  |  回复: 29

侯之国

铜虫 (初入文坛)

楼主,硅现在开始做太完了,另外硅已经不火了。业界也普遍认为单纯的硅不是好的负极材料。

发自小木虫IOS客户端
21楼2017-02-20 16:32:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

引用回帖:
20楼: Originally posted by 腾飞的虫 at 2017-02-20 16:27:39
借楼问老师(叫师妹适合么):
老师对硅体系的粘结剂研究熟悉吗?
自己的实验遇到一个现象:
用某一款粘结剂评价纳米硅粉时,首效非常高(~85%),但是第二次效率会降到75左右,然后在在升高至97~99%之间,库 ...

基本如你所说,首次SEI不稳定,硅膨胀撑开SEI使破裂,新裂开的地方需要形成新的SEI膜,所以消耗了部分锂,造成第二次库伦效率低。
22楼2017-02-20 16:50:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的虫

木虫 (著名写手)

【答案】应助回帖

引用回帖:
22楼: Originally posted by ywuweizi at 2017-02-20 16:50:06
基本如你所说,首次SEI不稳定,硅膨胀撑开SEI使破裂,新裂开的地方需要形成新的SEI膜,所以消耗了部分锂,造成第二次库伦效率低。...

一般都是第一次形成SEI膜时锂消耗最多,然后接下来的破裂SEI膜修护一般不会消耗很多锂的。
这个现象常见么?我第一次遇到(可能是接触的电池还不够多),所以也想看能否反推和头脑风暴出什么idea来
一虫亦腾飞,扶摇上苍穹!
23楼2017-02-20 17:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

引用回帖:
23楼: Originally posted by 腾飞的虫 at 2017-02-20 17:14:44
一般都是第一次形成SEI膜时锂消耗最多,然后接下来的破裂SEI膜修护一般不会消耗很多锂的。
这个现象常见么?我第一次遇到(可能是接触的电池还不够多),所以也想看能否反推和头脑风暴出什么idea来...

二次库伦效率低,说明硅膨胀厉害,导致需要更多的锂形成SEI膜。就是第一次不稳定的SEI膜受膨胀后脱落部分在电解液中被溶解,所以第二次还需消耗锂形成SEI膜,而没有溶解的SEI膜会在第二次中不断变厚,也要消耗锂形成SEI膜。这种现象在硅负极很少见到第二次小于第一次。
如果按容量损失来评估SEI膜所消耗的锂会更清楚些。
24楼2017-02-20 17:31:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杉杉小屋

新虫 (小有名气)

引用回帖:
21楼: Originally posted by 侯之国 at 2017-02-20 16:32:37
楼主,硅现在开始做太完了,另外硅已经不火了。业界也普遍认为单纯的硅不是好的负极材料。

听这个很忧伤呀。。。导师一直定不了课题,现在哪个方向不错?

发自小木虫Android客户端
25楼2017-02-20 17:50:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的虫

木虫 (著名写手)

引用回帖:
24楼: Originally posted by ywuweizi at 2017-02-20 17:31:10
二次库伦效率低,说明硅膨胀厉害,导致需要更多的锂形成SEI膜。就是第一次不稳定的SEI膜受膨胀后脱落部分在电解液中被溶解,所以第二次还需消耗锂形成SEI膜,而没有溶解的SEI膜会在第二次中不断变厚,也要消耗锂形 ...

如图附上两个电池的前十圈容量-效率数据(粘结剂种类为变量),
测试信息:
1.参考品,前5圈0.05C充放,然后转0.1C充放(第6圈开始),新威,
2.改善品,第1圈0.05C充放,然后转0.2C充放(第2圈开始),蓝电,
ps,手上刚好这两数据方面上传方便,不论测试平台啥,工步如何设备,参考品电池的第二圈效率都是小于首圈。
望讨论,如何从容量损失来评估SEI膜所消耗的锂。

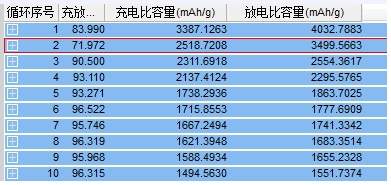

锂电硅负极

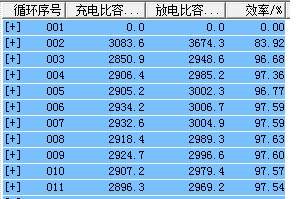

锂电硅负极-1

一虫亦腾飞,扶摇上苍穹!
26楼2017-02-20 18:53:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的虫

木虫 (著名写手)

【答案】应助回帖

引用回帖:
25楼: Originally posted by 杉杉小屋 at 2017-02-20 17:50:45
听这个很忧伤呀。。。导师一直定不了课题,现在哪个方向不错?
...

楼主不用忧伤,你不是才研一么(最后调剂到哪里了啊)
对你而言学好做电池方面的知识更重要,方法都是相同的。即使以后硅被淘汰了,方法和思维还可以转到其他(电池)材料上。
另外硅不火了只是相对它之前的太火太火.......
现在灌文章还是能灌的,总比做石墨负极发文章好的多吧(即使这样,每年也还能看到围绕石墨负极做的文章),崔屹大神还不是每年都在一代一代的更新他的硅材料,各种好文章突突的冒出来、、、
定下课题就好好入门,这个也很重要。
加油
一虫亦腾飞,扶摇上苍穹!
27楼2017-02-20 19:02:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杉杉小屋

新虫 (小有名气)

引用回帖:
27楼: Originally posted by 腾飞的虫 at 2017-02-20 19:02:37
楼主不用忧伤,你不是才研一么(最后调剂到哪里了啊)
对你而言学好做电池方面的知识更重要,方法都是相同的。即使以后硅被淘汰了,方法和思维还可以转到其他(电池)材料上。
另外硅不火了只是相对它之前的太火 ...

谢谢

发自小木虫Android客户端
28楼2017-02-21 09:49:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腾飞的虫

木虫 (著名写手)

引用回帖:
26楼: Originally posted by 腾飞的虫 at 2017-02-20 18:53:26
如图附上两个电池的前十圈容量-效率数据(粘结剂种类为变量),
测试信息:
1.参考品,前5圈0.05C充放,然后转0.1C充放(第6圈开始),新威,
2.改善品,第1圈0.05C充放,然后转0.2C充放(第2圈开始),蓝电,
...

@ywuweizi,版主能帮忙看下上两图吗?
一虫亦腾飞,扶摇上苍穹!
29楼2017-02-25 19:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uhaaa

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
26楼: Originally posted by 腾飞的虫 at 2017-02-20 18:53:26
如图附上两个电池的前十圈容量-效率数据(粘结剂种类为变量),
测试信息:
1.参考品,前5圈0.05C充放,然后转0.1C充放(第6圈开始),新威,
2.改善品,第1圈0.05C充放,然后转0.2C充放(第2圈开始),蓝电,
...

我的天 你这个容量好高啊 而且好稳定 请问下你是用纯硅做的负极材料吗?

发自小木虫IOS客户端
30楼2017-04-11 15:02:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 杉杉小屋 的主题更新
信息提示
请填处理意见
