[求助] 阻抗测试 已有4人参与

本人是电化学新手,采用三电极测贋电容阻抗时,0.01hz-100Khz,之前在高频区测出过半圆,但最近只能测出一条直线,无半圆出现,还请各位前辈指点迷津,非常感谢

@louderbe @Gamry-电化学 @VIMPILE @langzhizhou 发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
如果是测试锂离子电池的阻抗,就要考虑电池的开路电压,不同的电压出现的阻抗谱图不一样。赝电容器就是基于化学氧化还原反应的超级电容器,其氧化还原反应与离子电池相比,不存在一个固定的反应电位,所以赝电容的阻抗可能跟电压也有关系。半圆直径,也就是超电容的内阻,即charge transfer resistance,测试阻抗时,参比电极位置很重要,要控制好参比离工作电极位置,否则重复性很差。
2楼2017-02-19 09:52:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
3楼2017-02-19 10:07:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木木非木

新虫 (初入文坛)

4楼2017-02-19 10:08:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gamry-电化学

金虫 (职业作家)


上图

正常和不正常的图形都要上
5楼2017-02-23 13:46:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

455146091

木虫 (正式写手)

【答案】应助回帖

估计很有可能是开路电压没有设置好
Qiao
6楼2017-02-23 16:31:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjlbnsdmm

铁杆木虫 (正式写手)

【答案】应助回帖

有时候内阻太小出现的半圆不明显
7楼2017-02-23 16:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

姬旦鸡蛋一样

新虫 (初入文坛)

同问,请问用potentiostatic可以得到奈奎斯特图吗:

发自小木虫Android客户端
8楼2017-03-27 22:30:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

姬旦鸡蛋一样

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by Gamry-电化学 at 2017-02-23 13:46:03
上图

正常和不正常的图形都要上

请问用potentiostatic可以得到奈奎斯特图吗

发自小木虫Android客户端
9楼2017-03-27 22:31:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

姬旦鸡蛋一样

新虫 (初入文坛)

引用回帖:
9楼: Originally posted by 姬旦鸡蛋一样 at 2017-03-27 22:31:30
请问用potentiostatic可以得到奈奎斯特图吗
...

为什么没走半圆,同求赐教!

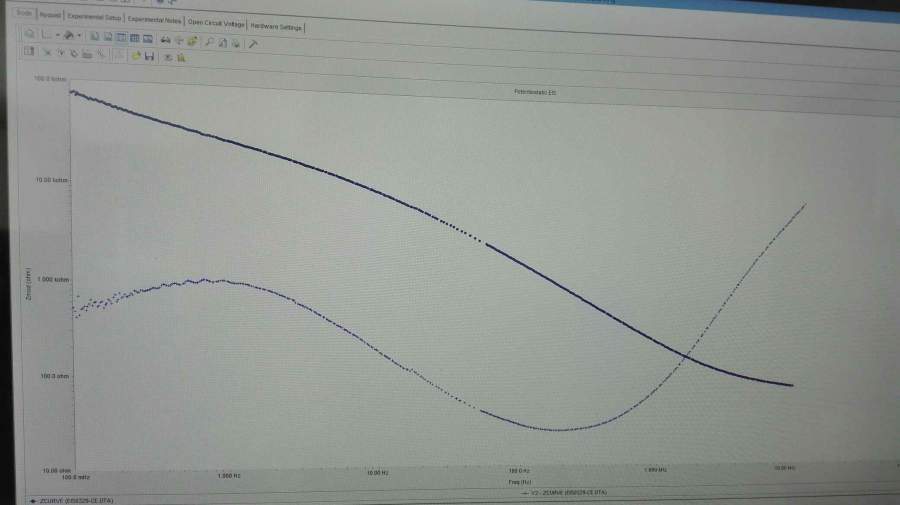

阻抗测试

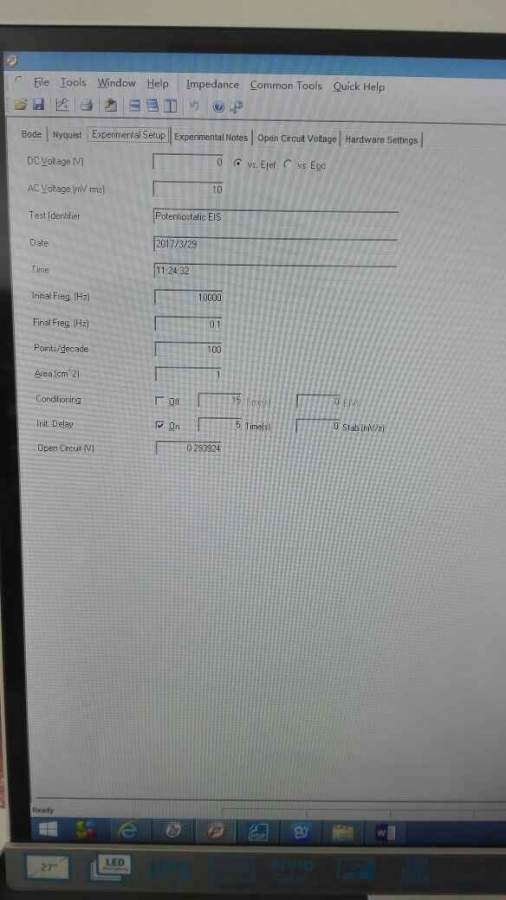

阻抗测试-1

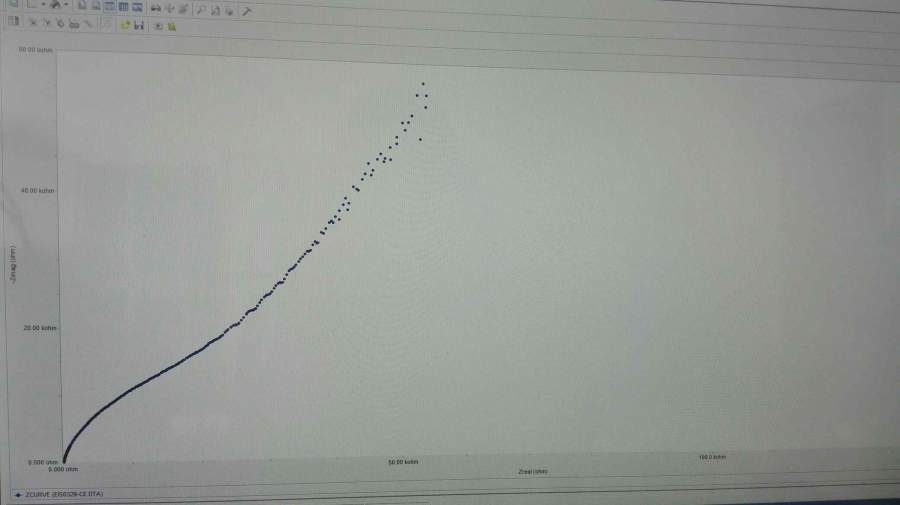

阻抗测试-2



发自小木虫Android客户端
10楼2017-03-29 13:29:45
