[求助] 关于comsol画图填充材料的问题 已有2人参与

①利用comsol画图的时候，分别绘制了1.2 和1.0的两个同心圆，做差集得到圆环之后，填充材料的时候必须重新画出内部1.0的圆才能给内部填充材料是吗
②直接向圆内再画个圆填充材料时，必须把原来的圆画成圆环，然后添加圆→添加材料

刚刚接触comsol问的问题比较基础
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-02-18 08:52:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mr_xumao

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
benjj2: 金币+3, ★★★很有帮助 2017-02-19 09:43:17
问题1：是的。
问题2：不是很理解你的描述，已经画好的圆环可以不必理会，直接画内部圆即可。然后分别给圆环和内部圆添加材料。
赞一下 回复此楼
2楼2017-02-18 09:03:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

benjj2

新虫 (小有名气)
引用回帖:
2楼: Originally posted by mr_xumao at 2017-02-18 09:03:09
问题1：是的。
问题2：不是很理解你的描述，已经画好的圆环可以不必理会，直接画内部圆即可。然后分别给圆环和内部圆添加材料。

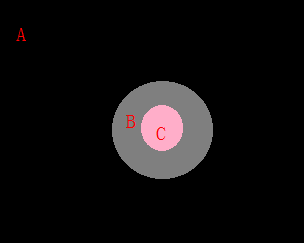

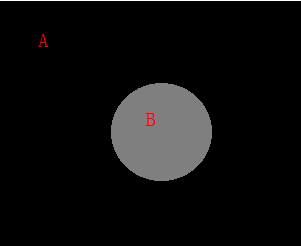

上传了两个图片，比较我做好了图一 填好材料后，想要弄成图2中的样子C区域为与B不同的材料
步骤是否为将B用差集改为圆环，C区域画圆，然后分别填充材料
关于comsol画图填充材料的问题


关于comsol画图填充材料的问题-1
赞一下 回复此楼
3楼2017-02-18 10:31:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
benjj2: 金币+2, ★★★很有帮助 2017-02-19 09:43:29
这种情况不用做差集

你可以直接画两个同心圆之后，材料定义时自动分成两个域了
赞一下 回复此楼
微信公众号acoustic-world
4楼2017-02-18 10:37:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mr_xumao

金虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by benjj2 at 2017-02-18 10:31:05
上传了两个图片，比较我做好了图一 填好材料后，想要弄成图2中的样子C区域为与B不同的材料
步骤是否为将B用差集改为圆环，C区域画圆，然后分别填充材料


...

建议你用差集将B改为圆环，方便你以后的工作。就本案例来说，一二两种操作的仿真结果一样。
赞一下 回复此楼
5楼2017-02-18 14:43:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

benxiong215

金虫 (小有名气)
在差集的时候需要主要将一个选项“保留输入对象”勾选，然后删除多余的部分，就可以直接获得内圆和圆环两个域，接下来就可以自己定义材料属性。
赞一下 回复此楼
学会分享，学会享受！
6楼2017-02-20 08:32:40
