管道热补偿问题
|
|

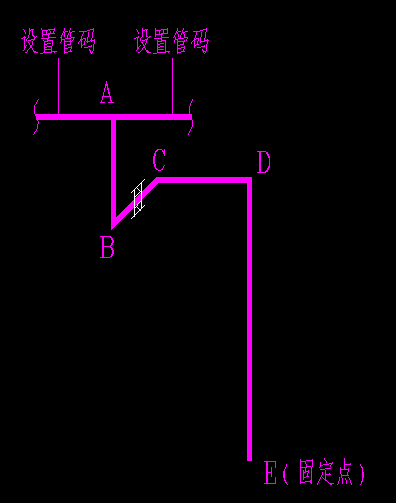

在进行管道设计时，经常遇到附件中情况：A点水平段为管道，沿墙面架空，BC段为穿墙经过，之后经过CD段补偿再往下敷设。 一般而言，认为C点为固定点，将CDE段作L型补偿处理，按照公式CD=1.1*sqrt(△L*D/300)，可以算出CD段的长度。其中，△L为热补偿量，D为管道外径。 现在我有两个疑问： ①此公式的出处是？我查询了很多资料，均没找到。故希望有了解的虫友可以告诉我~ ②是否可以将A点两段设置管码处认为是固定点，或者将A点认为是固定点？这样子将ABCDE全管段当做空间管道来处理，这样子即可应用ASME B31.3中的空间管道补偿计算公式？ ③根据《压力管道应力分析》（第二版，唐永进著）中第8页，ASME B31.3公式的不适用情况中有一条：“与端点连线不在同一方向的端点附加位移量占总位移量中大部分的管道。“请问这句话的意思是？这本书的电子版可以戳这个链接。 若有虫友可解答上述疑问，鄙人将十分感谢。。。  管道补偿示例 |
