[求助] 同时存在壳和体的结构，如何用icem画网格？ 已有1人参与

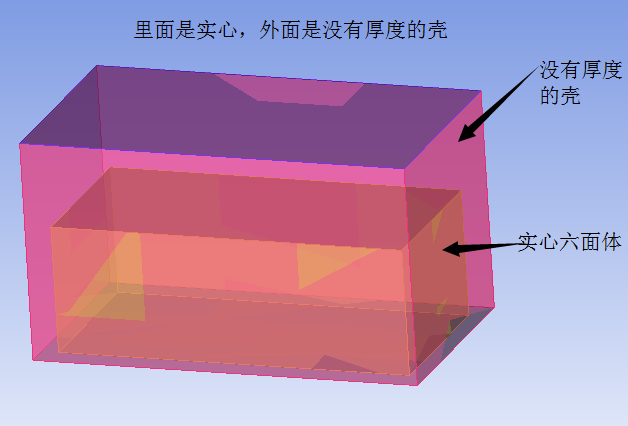

在icem中划分网格，模型为SolidWorks建立装配体，如下图。

试了很多种方法，列出2个，请老师们帮忙分析下原因。
Sample Text：内部实心体，进行block；外部壳体建立part，然后mesh设置全局网格参数，分别设shell和volume的网格参数。
然后生成壳体的边界层，然后生成网格。检查网格时，发现壳六面体的各边初始节点都是0，又重新设置了各边的网格。

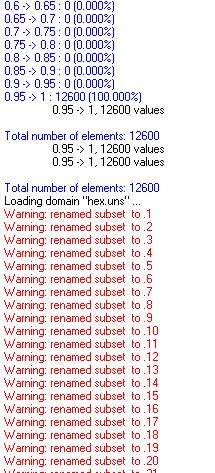

最后检查网格二者都没有问题。但是保存时出现一连串警告，如下图。

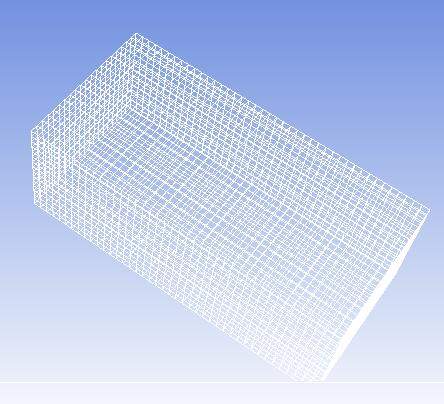

输出时没有问题，但是导入fluent后，只有内部实心体的网格，没有壳网格，cell zone condition中，也只有内部实心体的，没有壳体的。

Sample Text：整体block后，划分成块，然后删除二者之间的block，结果外壳的block也删除了。我就把内部实心体进行了网格划分，壳进行了edge para的设置，然后进行的网格划分。导入fluent后，只有两个体的边线，没有网格。

请路过的老师们帮我指导分析下，先谢谢啦！

同时存在壳和体的结构，如何用icem画网格？


同时存在壳和体的结构，如何用icem画网格？-1


同时存在壳和体的结构，如何用icem画网格？-2
回复此楼

» 猜你喜欢
我是我我我
1楼 2017-02-15 13:58:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Arg辉月

新虫 (初入文坛)

【答案】应助回帖

建立两个body就可以了
赞一下 回复此楼
2楼2019-08-04 10:36:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Arg辉月

新虫 (初入文坛)
emuch: 屏蔽内容, 违规存档, 违规发布联系方式 2019-08-26 09:16:40
本帖内容被屏蔽
3楼2019-08-25 17:03:02
