| 查看: 5596 | 回复: 14 | |||
gehao314铜虫 (初入文坛)
|
[交流]
脱碳和氧化 已有3人参与
|
||
|
钢铁在加热的情况下，会发生两种变化过程：氧化和脱碳。只有当脱碳的速度高于氧化的速度时，金相组织中才呈现出脱碳层。 问题1：氧化和脱碳速度的快慢，有没有个温度界限，比如哪个温度范围，氧化更快？ 问题2：高温回火（740℃）会不会导致脱碳层？ 希望有高手指导。 |
回复此楼» 猜你喜欢
366求调剂
已经有9人回复
-
材料工程085601，270求调剂
已经有37人回复
-
279学硕食品专业求调剂院校
已经有18人回复
-
290调剂生物0860
已经有31人回复
-
一志愿085802 323分求调剂
已经有13人回复
-
277求调剂
已经有23人回复
-
322求调剂，08工科
已经有4人回复
-
材料工程281还有调剂机会吗
已经有30人回复
-
化学070300 求调剂
已经有16人回复
-
化工学硕294分，求导师收留
已经有12人回复
kissego100
铜虫 (著名写手)
- MM-EPI: 6
- 应助: 429 (硕士)
- 金币: 14.2
- 散金: 110
- 红花: 64
- 帖子: 2341
- 在线: 1026.6小时
- 虫号: 4025924
- 注册: 2015-08-17
- 性别: GG
- 专业: 基础物理学
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
这个主要不是温度的问题，而是气氛的问题。氧化，是气氛中的氧化剂和铁反应。脱碳，是气氛中的物质和C发生反应。 热处理的炉中气氛有： 1、氧气、二氧化碳、水蒸气，这三种是氧化剂，既能和铁氧化，又能脱碳。 2、甲烷、一氧化碳、氢气，这三种是还原剂；其中甲烷和一氧化碳能够增碳；氢气，会造成脱碳。 上面所有的反应，都是可逆反应。只有氧和铁的反应是不可逆的。 在强氧化气氛中，脱碳比氧化更容易发生，而且，材料的含碳量越高，脱碳的驱动力更强，脱碳反应更剧烈。 3、即，在氧化气氛中，脱碳是一定的，不过是加工余量的存在，使微弱的脱碳不用顾忌。 在还原性气氛中，甲烷和一氧化碳中，碳势低的时候，也会脱碳，而且不会氧化。 在还原性气氛氢气中，不会被氧化，一定会被脱碳。 4、氧化并非不脱碳，而是脱碳层被氧化层干掉了。 5、能发生的情况下，高温时间越长，越严重。 所以，一个是气氛问题，一个是时间问题。 可以用氮气等保护气氛，外加一定的碳势来避免氧化和脱碳问题。 由你的问题，总结总结，也蛮不错的。 |
2楼2017-02-15 15:15:33
gehao314
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 241
- 散金: 12
- 帖子: 46
- 在线: 218.3小时
- 虫号: 1064232
- 注册: 2010-07-26
- 专业: 金属材料的制备科学与跨学
3楼2017-02-16 08:22:58
kissego100
铜虫 (著名写手)
- MM-EPI: 6
- 应助: 429 (硕士)
- 金币: 14.2
- 散金: 110
- 红花: 64
- 帖子: 2341
- 在线: 1026.6小时
- 虫号: 4025924
- 注册: 2015-08-17
- 性别: GG
- 专业: 基础物理学
4楼2017-02-16 08:47:59
gehao314
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 241
- 散金: 12
- 帖子: 46
- 在线: 218.3小时
- 虫号: 1064232
- 注册: 2010-07-26
- 专业: 金属材料的制备科学与跨学
|
1、你好，你的回答与网上看到的不太一致，不知哪些资料可以查阅。网上资料说，1000℃以下，脱碳比氧化慢。链接如下： http://wenku.baidu.com/view/0917 ... 86.html?from=search 2、现场金相检验12Cr1MoV材料时，脱碳和严重球化（都是珠光体消失或减少），有没有好的区分办法？ |
5楼2017-02-16 09:14:51
kissego100
铜虫 (著名写手)
- MM-EPI: 6
- 应助: 429 (硕士)
- 金币: 14.2
- 散金: 110
- 红花: 64
- 帖子: 2341
- 在线: 1026.6小时
- 虫号: 4025924
- 注册: 2015-08-17
- 性别: GG
- 专业: 基础物理学
6楼2017-02-16 10:03:21
gehao314
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 241
- 散金: 12
- 帖子: 46
- 在线: 218.3小时
- 虫号: 1064232
- 注册: 2010-07-26
- 专业: 金属材料的制备科学与跨学
7楼2017-02-16 10:25:38
kissego100
铜虫 (著名写手)
- MM-EPI: 6
- 应助: 429 (硕士)
- 金币: 14.2
- 散金: 110
- 红花: 64
- 帖子: 2341
- 在线: 1026.6小时
- 虫号: 4025924
- 注册: 2015-08-17
- 性别: GG
- 专业: 基础物理学
8楼2017-02-16 15:34:37
kissego100
铜虫 (著名写手)
- MM-EPI: 6
- 应助: 429 (硕士)
- 金币: 14.2
- 散金: 110
- 红花: 64
- 帖子: 2341
- 在线: 1026.6小时
- 虫号: 4025924
- 注册: 2015-08-17
- 性别: GG
- 专业: 基础物理学
9楼2017-02-16 15:41:55
gehao314
铜虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 241
- 散金: 12
- 帖子: 46
- 在线: 218.3小时
- 虫号: 1064232
- 注册: 2010-07-26
- 专业: 金属材料的制备科学与跨学
|

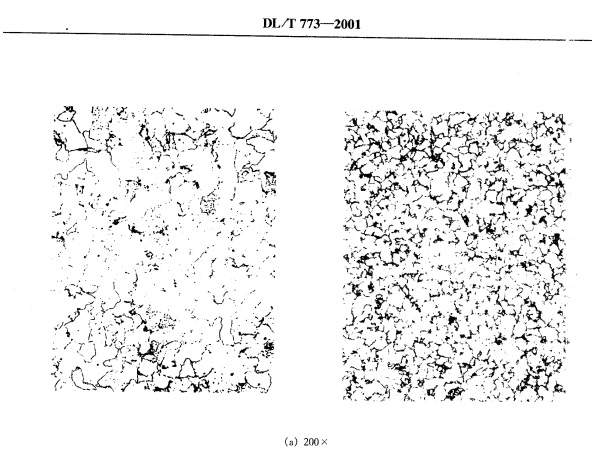

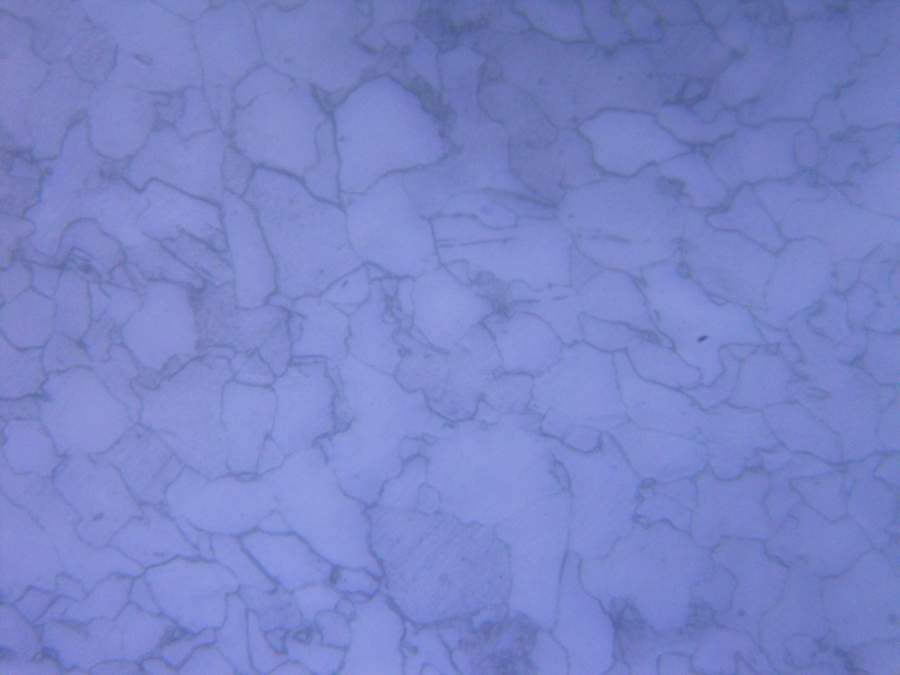

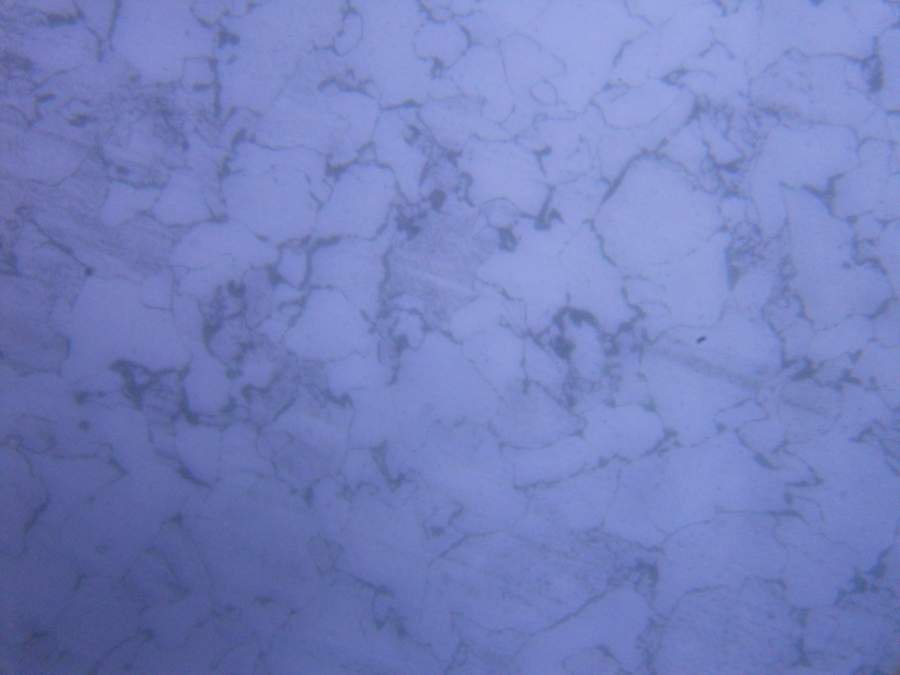

1、是的，大神说的对。你的回答往往带有哲学的深度，让我无法反驳。。。。。 2、对服役过程中的管道定期金相检验，也只能根据表面的组织状况来评价整个部件的材料性能退化状态。 3、由于管道是热加工而成，焊接接头需要热处理，这些都会导致脱碳和氧化。这影响了结果的分析判断，如附图实例。 实例中的管道运行只有一两年，每年只有几百小时。如果仅仅参考标准判断，那自然简单得多。 4、实例中至少可以看到，焊接接头附近母材的脱碳层还是没有清除干净。  DSCN5872.JPG ×200 焊接接头附近母材 12Cr1MoV  DSCN5888.JPG ×200 远离焊接接头母材 12Cr1MoV  标准.jpg ×200 DT/T 773 12Cr1MoV球化4级 |
10楼2017-02-16 16:36:49
20
