[交流] 氟化镁单晶在260nm附近吸收异常 已有1人参与

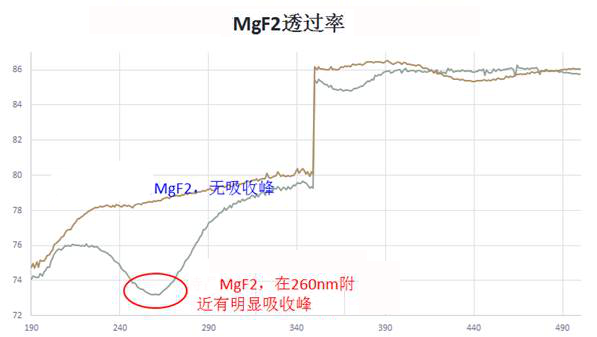

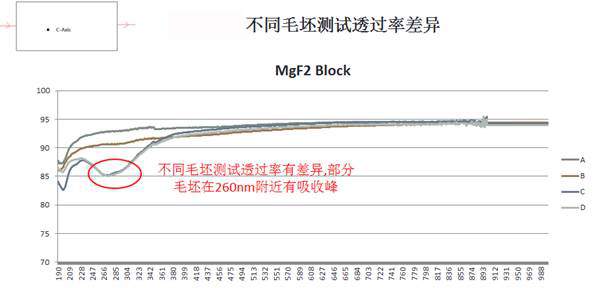

氟化镁单晶在260nm附近吸收异常 熟悉晶体、玻璃等无机物紫外或红外光谱的大侠帮忙分析一下，先谢谢了。 本人从事坩埚下降法生长氟化镁单晶，采用分析纯4N原料生长单晶，最近生长的晶体有相当一部分在260nm附近有比较强的紫外吸收，测试的样品是15mm厚的光学抛光单晶片，吸收与通光方向没有关系，帮我分析下可能是什么原因造成的？如果是有杂质元素的话可能是哪些杂质元素在这里有吸收？有什么办法检测到这些杂质元素？国内那家单位可以做相关的分析和测试，欢迎推荐和自荐，可以付费分析。 横坐标为波长，单位是nm；纵坐标为透过率（350nm的竖线是更换光源所致，请忽略）。 可以看出在260nm附件有个明显的吸收较大区域，透过率下降约5%左右。另外有时在370nm附近透过率感觉好像有1~2%的下降。 选用不同的晶体，有的出现260nm吸收，有的没有，见下图： 希望大家能给出些意见。

回复此楼
