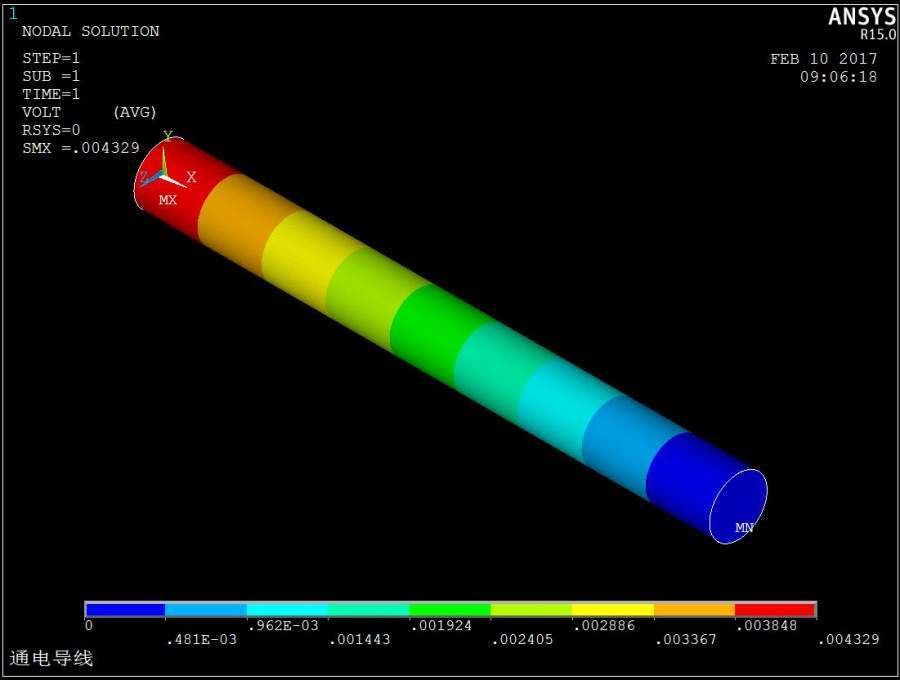

单元是否选择正确

发自小木虫Android客户端

2楼2017-02-26 17:40:54

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

专家经验: +809
仿真EPI: 1
应助: 1311 (讲师)
金币: 13381.4
红花: 267
帖子: 3531
在线: 473.4小时
虫号: 3644138
注册: 2015-01-14
专业: 动力学与控制
管辖: 仿真模拟

【答案】应助回帖

★ ★ ★ ★ ★
dawncl: 金币+5 2017-02-28 09:56:12

相应链接中，Workbench 的温度结果，在整个结构中也是均匀的啊。只是显示的颜色与 ANSYS 不同。
你可以在 ANSYS 中，使用 list result 功能列表节点温度，看看数值与 Workbench 的温度结果是否接近。如果二者接近，则 ANSYS 也没有问题。

3楼2017-02-27 07:17:22

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

dawncl

银虫 (小有名气)

应助: 1 (幼儿园)
金币: 47.5
散金: 26
帖子: 212
在线: 112.5小时
虫号: 1668666
注册: 2012-03-06
性别: MM
专业: 无机纳米化学

引用回帖:

3楼: Originally posted by shgao20 at 2017-02-27 07:17:22
相应链接中，Workbench 的温度结果，在整个结构中也是均匀的啊。只是显示的颜色与 ANSYS 不同。
你可以在 ANSYS 中，使用 list result 功能列表节点温度，看看数值与 Workbench 的温度结果是否接近。如果二者接近 ...

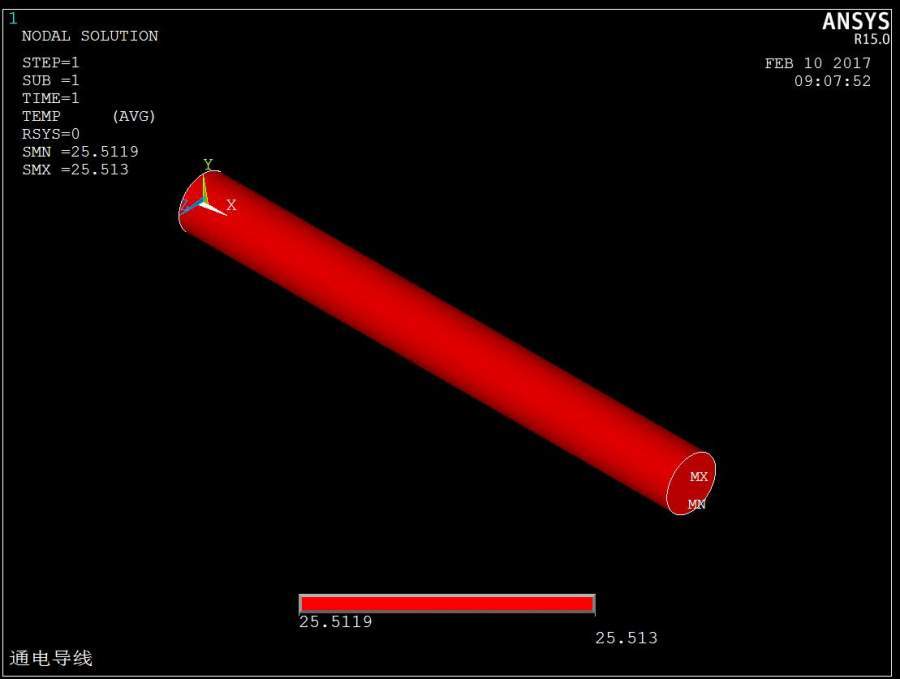

谢谢您的回复，我在workbench和ansys计算结果几乎接近，就是一个问题在workbench它是从内部到外部有很明显温度云图的变化，而ansys只有一个红色的。这个是什么原因呢？

4楼2017-02-27 11:18:20

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

dawncl

银虫 (小有名气)

应助: 1 (幼儿园)
金币: 47.5
散金: 26
帖子: 212
在线: 112.5小时
虫号: 1668666
注册: 2012-03-06
性别: MM
专业: 无机纳米化学

引用回帖:

2楼: Originally posted by guang_liu at 2017-02-26 17:40:54
单元是否选择正确

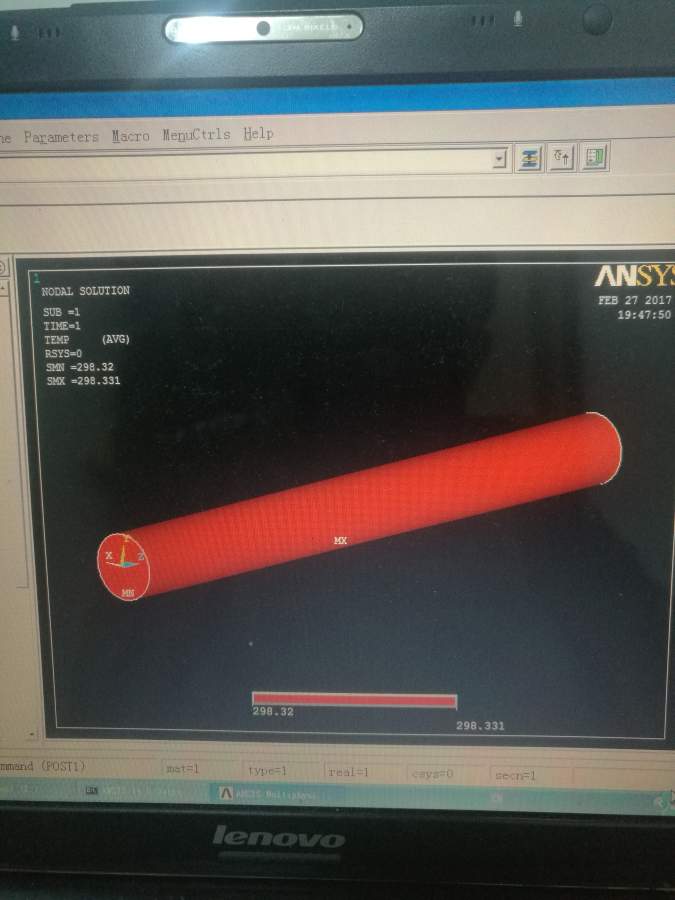

使用的是solid226 option旋转热电模块，后来改用ansys10 使用solid69效果如图，最近我用ansys算这类的算例都出现类似的情况，明明有温度梯度，但是云图都只有一种颜色，不知道是为什么？

5楼2017-02-27 11:20:26

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

guang_liu

木虫 (著名写手)

应助: 23 (小学生)
金币: 9481.9
红花: 9
帖子: 1251
在线: 548.4小时
虫号: 2707379
注册: 2013-10-08
专业: 传递过程

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
dawncl: 金币+20, ★★★★★最佳答案 2017-02-28 09:55:22

主要是温度变化范围问题，分析没有问题，使用solid69也没有问题，更改一下contour的范围即可
使用命令/contour,wn,ncount,vmin,vinc,vmax
命令行输入/contour,,11,25.5119,,25.513
回车即可

6楼2017-02-27 19:54:21

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

guang_liu

木虫 (著名写手)

应助: 23 (小学生)
金币: 9481.9
红花: 9
帖子: 1251
在线: 548.4小时
虫号: 2707379
注册: 2013-10-08
专业: 传递过程

【答案】应助回帖

★ ★ ★ ★ ★
dawncl: 金币+5, ★★★很有帮助 2017-02-28 09:53:03

引用回帖:

6楼: Originally posted by guang_liu at 2017-02-27 19:54:21
主要是温度变化范围问题，分析没有问题，使用solid69也没有问题，更改一下contour的范围即可
使用命令/contour,wn,ncount,vmin,vinc,vmax
命令行输入/contour,,11,25.5119,,25.513
回车即可

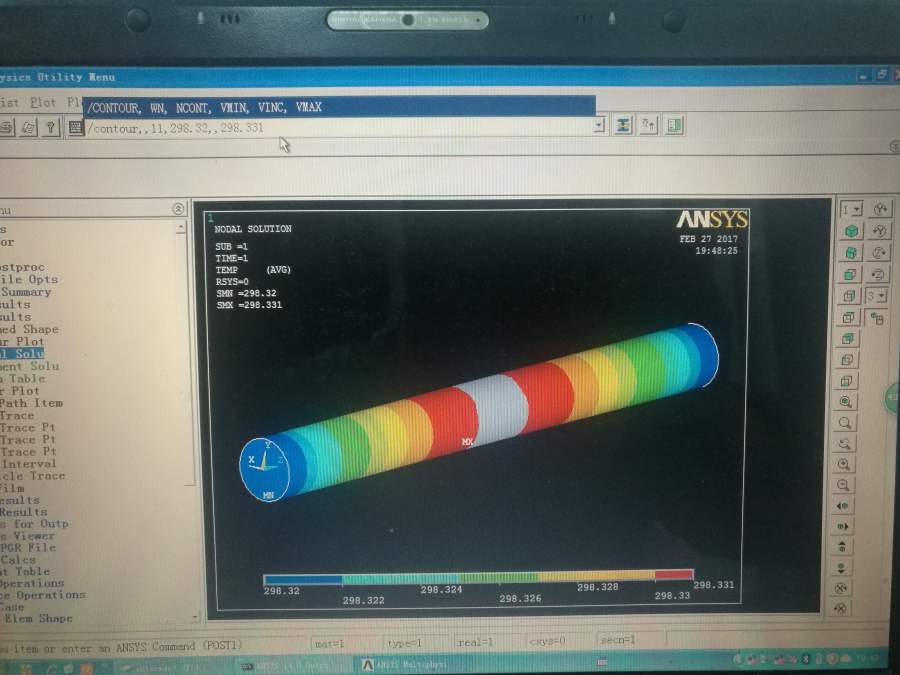

我用ANSYS APDL试了下，效果如图



7楼2017-02-27 19:58:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

专家经验: +809
仿真EPI: 1
应助: 1311 (讲师)
金币: 13381.4
红花: 267
帖子: 3531
在线: 473.4小时
虫号: 3644138
注册: 2015-01-14
专业: 动力学与控制
管辖: 仿真模拟

【答案】应助回帖

★ ★ ★ ★ ★
dawncl: 金币+5, ★★★很有帮助 2017-02-28 09:55:45

可是你提供的宋博士的博客中，给出的图片和说明都明确的说明了温度结果是均匀的。
你的不同 ANSYS 版本的结果也是相同的，最大和最小温度值虽然不一样，但是相差很小。
上次建议你 List 一下温度结果，你看了吗？

8楼2017-02-28 07:15:37

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

dawncl

银虫 (小有名气)

应助: 1 (幼儿园)
金币: 47.5
散金: 26
帖子: 212
在线: 112.5小时
虫号: 1668666
注册: 2012-03-06
性别: MM
专业: 无机纳米化学

引用回帖:

8楼: Originally posted by shgao20 at 2017-02-28 07:15:37
可是你提供的宋博士的博客中，给出的图片和说明都明确的说明了温度结果是均匀的。
你的不同 ANSYS 版本的结果也是相同的，最大和最小温度值虽然不一样，但是相差很小。
上次建议你 List 一下温度结果，你看了 ...

我看了宋博士的博客，用workbench做了一下发现温度是有梯度的，云图也是有显示梯度，改用经典版，温度云图是均匀的，但是list后发现是有微小的温度梯度的。谢谢您的回复
