[求助] TEM图分析 已有1人参与

本人是做催化剂的，下图1、2和3、4分别为两种材料的TEM图，恳请各位大神分析一下有什么区别？另外，TEM图主要看什么？可以从中看出片状结构吗？

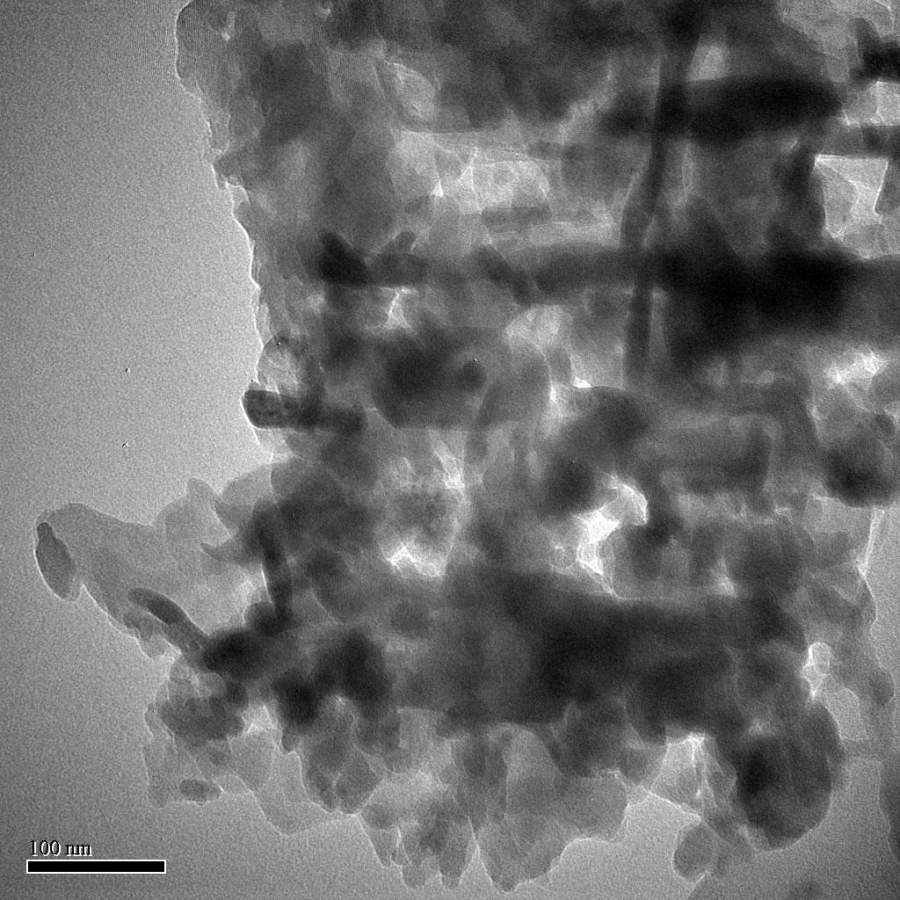

TEM图分析

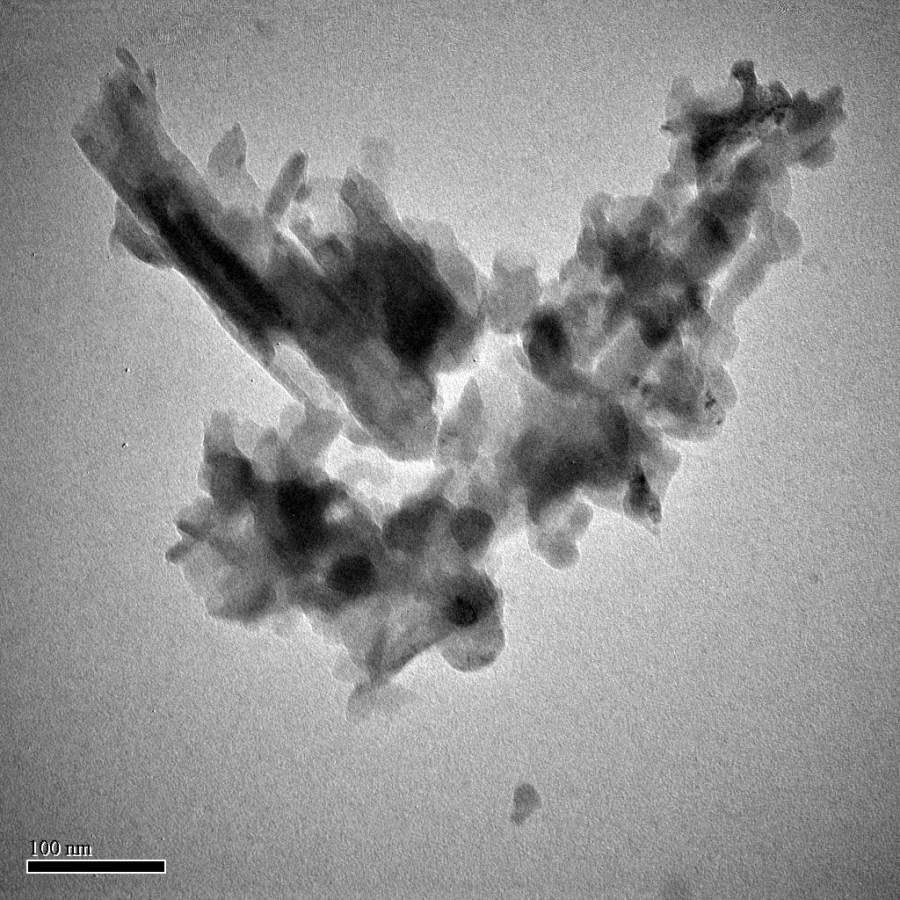

TEM图分析-1

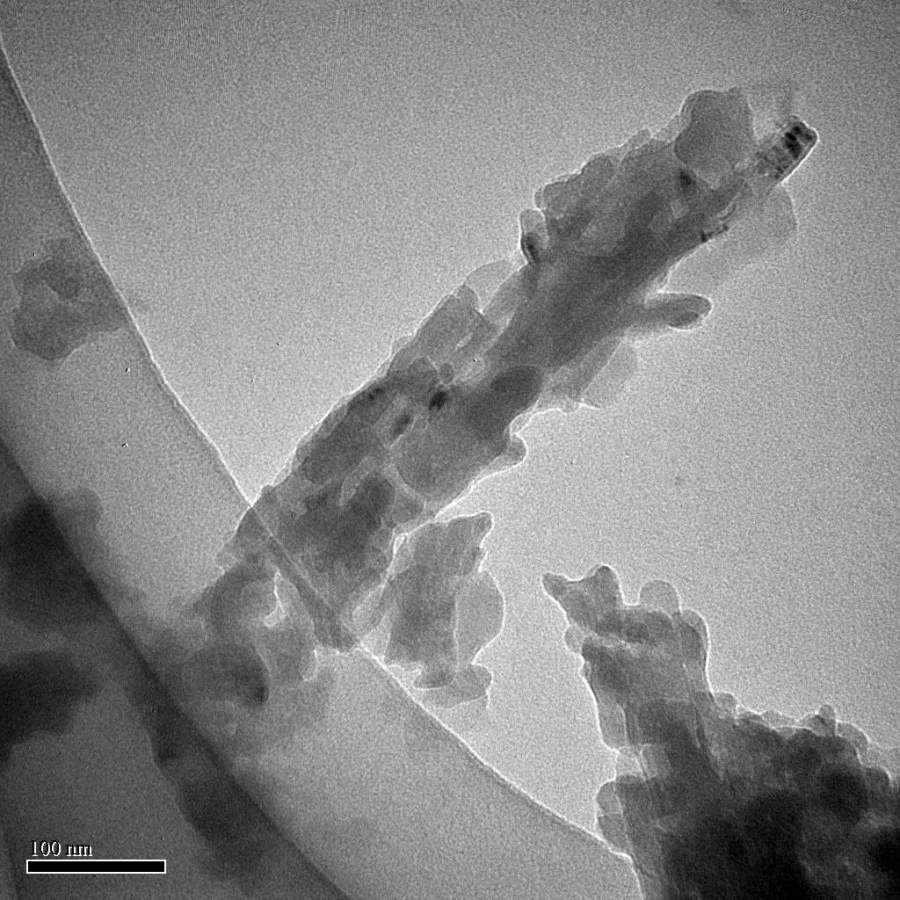

TEM图分析-2

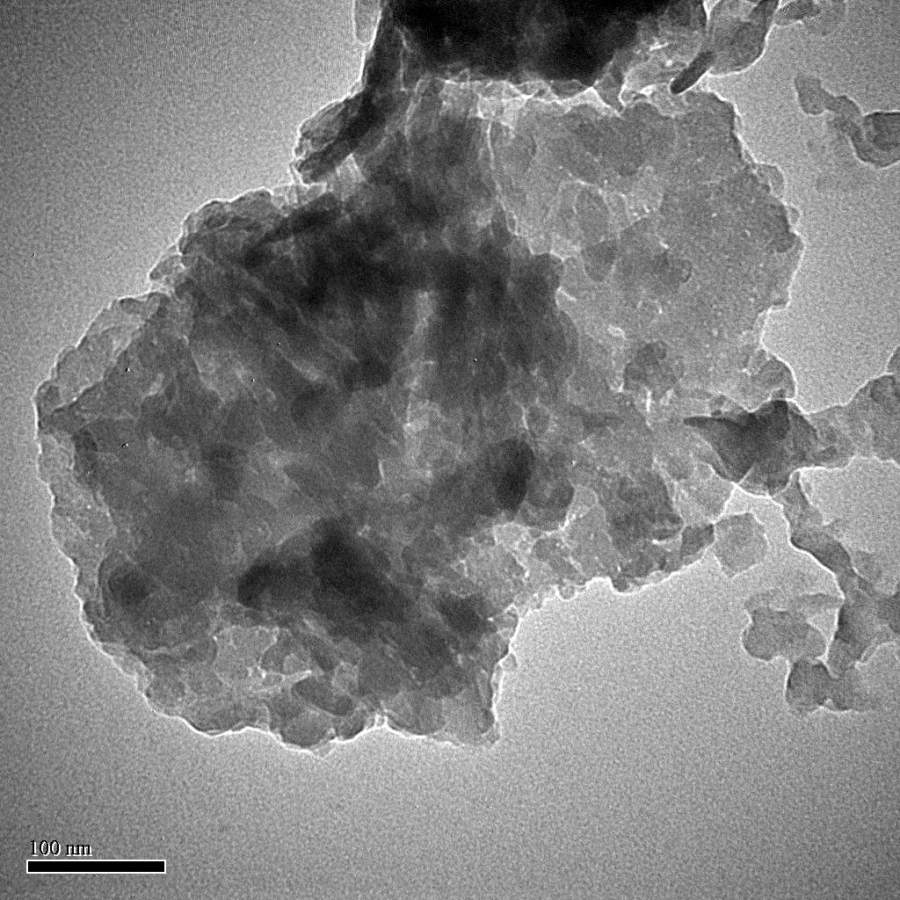

TEM图分析-3
4.jpg@dut_ameng
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-02-10 06:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小小小飞虫

木虫 (著名写手)
看形貌，结晶，分散情况，粒度这些。

发自小木虫Android客户端
赞一下(1人) 回复此楼
现在的一切，都是最好的安排！
2楼2017-02-10 10:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huaxze

铜虫 (正式写手)
要看是不是片状，最直接还是用扫描电镜看吧。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-02-10 11:06:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

标准加入法

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 小小小飞虫 at 2017-02-10 10:39:00
看形貌，结晶，分散情况，粒度这些。

好的，谢谢你啦～

发自小木虫Android客户端
回复此楼
4楼2017-02-10 16:41:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

标准加入法

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by huaxze at 2017-02-10 11:06:23
要看是不是片状，最直接还是用扫描电镜看吧。

谢谢，SEM图也有，只是感觉不太好

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-02-10 16:42:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huaxze

铜虫 (正式写手)
主要是因为一般的扫描电镜分辨率比透射电子显微镜低太多，但是透射电子显微镜看的行貌相是二维，比较难看清楚是否是片状。如果你使用的是场发射透射电子显微镜，可以使用STEM模式试试。祝好！

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-02-10 16:55:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下
7楼2017-02-11 08:32:19
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

ZCMXMC

木虫 (小有名气)

【答案】应助回帖

3，4中还可以看出材料有很多孔隙而且比较明显，1、2看着孔隙不是很明显。
赞一下 回复此楼
发现问题，难，解决问题，难
8楼2017-02-13 09:07:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

标准加入法

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by ZCMXMC at 2017-02-13 09:07:35
3，4中还可以看出材料有很多孔隙而且比较明显，1、2看着孔隙不是很明显。

好的，谢谢你，这个结果刚好和SEM的吻合

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-02-13 11:40:54
