应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 锂离子电池高镍811正极材料涂膜
101/1返回列表
查看: 4008  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

加油十三幺

新虫 (小有名气)

[求助] 锂离子电池高镍811正极材料涂膜 已有4人参与

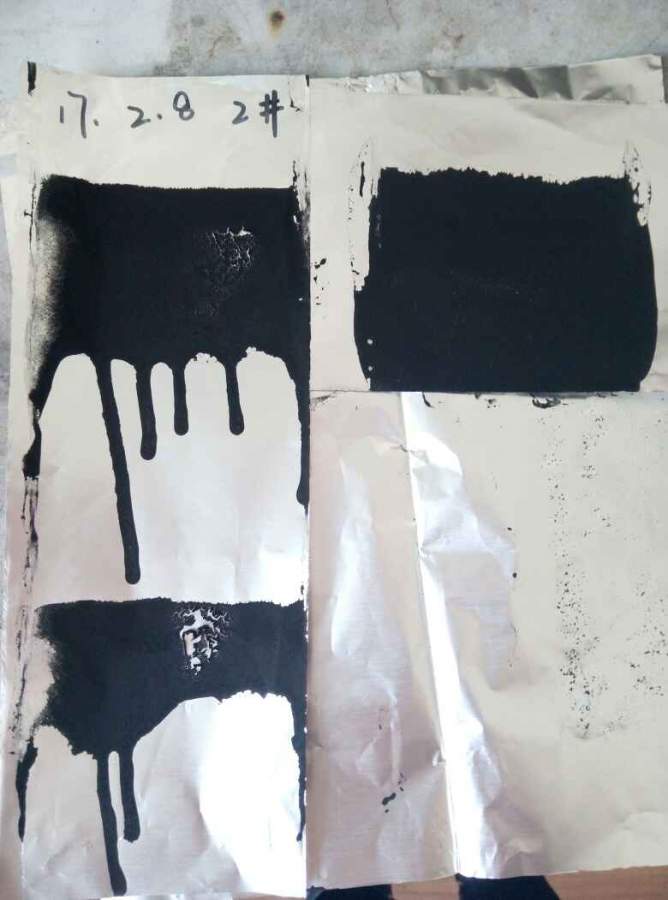

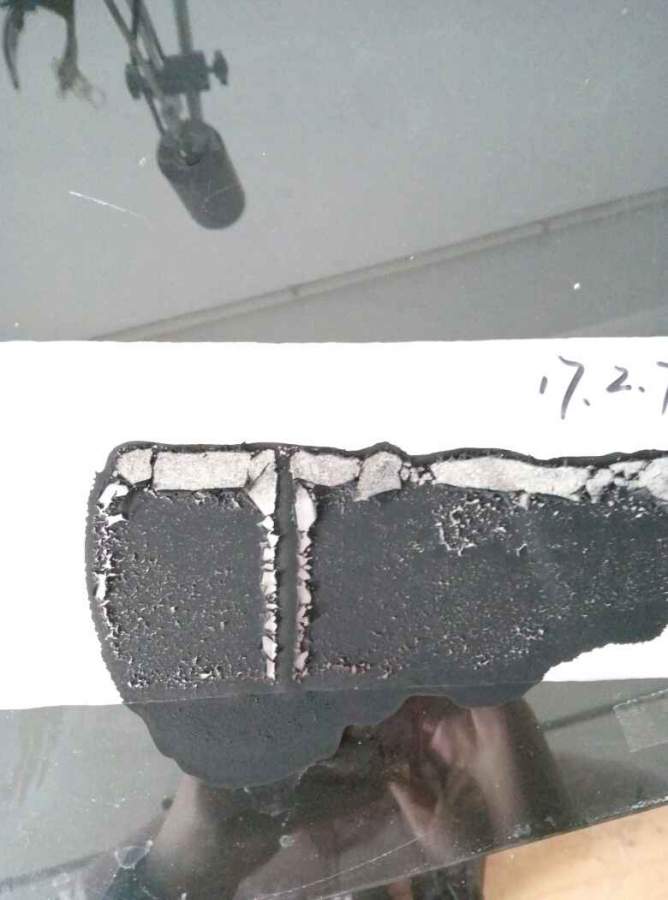

高校实验室研究锂离子电池高镍811正极材料，地处南京（考虑到空气湿度）。材料涂膜时一直存在起皮现象，有时就算没起皮，也像打了马赛克那样斑驳，原来的工艺是：制备好的活性材料和乙炔黑，pvdf都放在干燥器里，然后直接拿出来按8：1：1称好，自动涂膜，放在80℃烘箱烘2h，再120℃真空烘2h,便可滚压、切片进行下一步。发现起皮后，第一次只是将烘干温度调至60℃，结果发现膜干了以后还是起皮。第二次将活性材料、乙炔黑、pvdf（取够涂膜几次用的量）都放在40℃烘箱烘2小时以上，房间也开着除湿机，然后按比例称量，搅料（搅料时也做好了密封，怕吸水），然后手动涂膜，放在80℃烘箱烘，第二天发现还是有局部起皮现象，稍微改善了一点，但还是不如别人那样光滑。下图从左到右分别为三次情况下的照片，求各位虫友支招，特别是有没有也做这个材料的亲，求交流！！！！

锂离子电池高镍811正极材料涂膜


锂离子电池高镍811正极材料涂膜-1


锂离子电池高镍811正极材料涂膜-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-02-09 10:30:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pine-stone

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你阴极涂膜的压实密度是多少？正常来讲阴极涂布辊压后在合适的温湿度下放2周以上才会翘皮或者蚀孔，在高温高湿下（60℃RH80%）实验也可以放置2天时间（本人在一家企业时曾专门做过相关高温高湿实验探索环境对极片的影响），你发的图片比较模糊，但是可以看出涂布不像设备自动涂布：一是一致性很差，二是拖尾很严重。
赞一下(1人) 回复此楼
StoneRoad
2楼2017-02-09 11:14:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xinghuaxiang

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
高镍三元材料很容易吸水，导致浆料颗粒难以分散
赞一下(1人) 回复此楼
justtry！
3楼2017-02-09 16:03:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加油十三幺

新虫 (小有名气)
引用回帖:
2楼: Originally posted by pine-stone at 2017-02-09 11:14:39
你阴极涂膜的压实密度是多少？正常来讲阴极涂布辊压后在合适的温湿度下放2周以上才会翘皮或者蚀孔，在高温高湿下（60℃RH80%）实验也可以放置2天时间（本人在一家企业时曾专门做过相关高温高湿实验探索环境对极片的 ...

你好，首先非常感谢你，只有第三张图片是手动涂膜的，前两张用的是自动涂布。压实密度没有算过整体的。确实也是每次切同样大小的圆片，同批次质量差不是很大，不同批次间还是有差距的

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-02-09 16:49:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加油十三幺

新虫 (小有名气)
引用回帖:
3楼: Originally posted by xinghuaxiang at 2017-02-09 16:03:56
高镍三元材料很容易吸水，导致浆料颗粒难以分散

嗯，我这次也开了除湿机，以前也有涂的不起皮的，最近一直起皮，所以很着急

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-02-09 16:55:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pine-stone

木虫 (正式写手)

【答案】应助回帖

你实验室有温湿度计吧，注意下温湿度变化，环境对极片的点蚀影响较大
赞一下(1人) 回复此楼
StoneRoad
6楼2017-02-10 08:53:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ncuzyh

新虫 (正式写手)
浆料太稀了

发自小木虫IOS客户端
回复此楼
7楼2017-02-10 13:11:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦

【答案】应助回帖

感谢参与，应助指数 +1
把粘结剂和导电剂的配比降低至5%以内试试，如果不是果冻状浆料、凝胶化，应该不是吸水、碱性的问题。
这个8:1:1的配比，说了无数回了，就再说一次吧，为什么总有人拿它当标准呢？还不做实验对比的
赞一下(3人) 回复此楼
8楼2017-02-11 00:33:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加油十三幺

新虫 (小有名气)
引用回帖:
8楼: Originally posted by lsh200100 at 2017-02-11 00:33:52
把粘结剂和导电剂的配比降低至5%以内试试，如果不是果冻状浆料、凝胶化，应该不是吸水、碱性的问题。
这个8:1:1的配比，说了无数回了，就再说一次吧，为什么总有人拿它当标准呢？还不做实验对比的

现在两次涂膜差不多了，开了除湿，温度也调低了。谢谢

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-02-21 00:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chen8643713

铜虫 (小有名气)

【答案】应助回帖

对于高镍材料，一定要注意环境湿度控制。 像电池厂，采用高镍材料，车间都需要调整的。
我不知道你那里的湿度控制是有没有控制？可以做到多少？
赞一下 回复此楼
10楼2017-02-21 13:37:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 加油十三幺 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 Z7qfCsdIiD1T 2026-11-10 8/400 2026-11-12 06:58 by 9fOTqj074tIg
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 Z7qfCsdIiD1T 2026-11-10 5/250 2026-11-12 06:58 by 9fOTqj074tIg
[教师之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 Z7qfCsdIiD1T 2026-11-10 6/300 2026-11-12 06:58 by 9fOTqj074tIg
[考研] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +4 czAiolzR0IJC 2026-11-10 5/250 2026-11-12 06:36 by 9fOTqj074tIg
[考研] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 czAiolzR0IJC 2026-11-10 8/400 2026-11-12 06:34 by 9fOTqj074tIg
[考研] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 G2rhSvqvhNzl 2026-11-10 6/300 2026-11-12 06:25 by 9fOTqj074tIg
[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 G2rhSvqvhNzl 2026-11-10 4/200 2026-11-12 06:14 by 9fOTqj074tIg
[教师之家] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +4 C6CRn66RYYXS 2026-11-10 4/200 2026-11-12 06:03 by 9fOTqj074tIg
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 C6CRn66RYYXS 2026-11-10 7/350 2026-11-12 05:50 by 9fOTqj074tIg
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 YHiw1gou1Eda 2026-11-10 5/250 2026-11-12 05:44 by 9fOTqj074tIg
[基金申请] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 FChKX8meu1ds 2026-11-09 7/350 2026-11-12 05:19 by 9fOTqj074tIg
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +6 FChKX8meu1ds 2026-11-09 11/550 2026-11-12 05:17 by 9fOTqj074tIg
[考研] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +5 cqv1zKnzd7hr 2026-11-09 8/400 2026-11-12 05:08 by 9fOTqj074tIg
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +7 cqv1zKnzd7hr 2026-11-09 11/550 2026-11-12 05:05 by 9fOTqj074tIg
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +6 0TEMgxdT1eIw 2026-11-09 8/400 2026-11-12 05:00 by 9fOTqj074tIg
[考研] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +6 0TEMgxdT1eIw 2026-11-09 8/400 2026-11-12 00:33 by 9fOTqj074tIg
[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +5 FChKX8meu1ds 2026-11-09 10/500 2026-11-11 17:25 by TgvkbZZl9tqB
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +5 5sJFDKp2kwuI 2026-11-06 15/750 2026-11-09 11:41 by GwrQVVR6Oenx
[公派出国] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 5sJFDKp2kwuI 2026-11-06 8/400 2026-11-09 00:14 by l48hFd8Nwae2
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 5sJFDKp2kwuI 2026-11-06 8/400 2026-11-08 23:01 by l48hFd8Nwae2
信息提示
关闭
请填处理意见
关闭
