[求助] 画图 已有1人参与

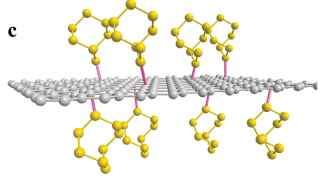

请问，谁会画下面这样的图，请教我。谢谢

画图


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-02-08 20:18:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

morningbear

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这种示意图可以用 Photoshop 或者 Powerpoint 拼接。

中间浅灰色的是石墨烯吗，用 ChemDraw 画一堆苯环，Chem3D 导出图像
黄色的部分，如果有确切的结构，就用 Diamond 导出图像，
如果没有确切的结构，那就用 ChemDraw 大致画一下，同样 Chem3D 导出图像

然后用 Photoshop 或 Powerpoint 打开上面的图像，拼一下，画上中间的次级键，就 OK 了。
赞一下(2人) 回复此楼
2楼2017-02-08 22:32:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuduanxu

金虫 (正式写手)
3DMax或者maya 都可以，这种图还是比较简单的

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-02-08 22:54:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

槑自快乐

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by morningbear at 2017-02-08 22:32:21
这种示意图可以用 Photoshop 或者 Powerpoint 拼接。

中间浅灰色的是石墨烯吗，用 ChemDraw 画一堆苯环，Chem3D 导出图像
黄色的部分，如果有确切的结构，就用 Diamond 导出图像，
如果没有确切的结构，那就用 ...

您好，我是用chem draw 画了好多苯环，然后导到chemdraw3D中，结果后面的苯环和前面的不在一个平面上，请问如何解决。谢谢
画图-1



发自小木虫Android客户端
赞一下 回复此楼
4楼2017-02-09 10:40:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

槑自快乐

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zhuduanxu at 2017-02-08 22:54:26
3DMax或者maya 都可以，这种图还是比较简单的

请问用3DMAX如何画，可以细说一下步骤吗？ 谢谢

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2017-02-09 10:41:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

morningbear

至尊木虫 (著名写手)
引用回帖:
4楼: Originally posted by 槑自快乐 at 2017-02-09 10:40:26
您好，我是用chem draw 画了好多苯环，然后导到chemdraw3D中，结果后面的苯环和前面的不在一个平面上，请问如何解决。谢谢

...

确实有你说的问题，
可以先画并五苯，然后一行一行的加苯环，
也可以在Chem3D里进行分子结构优化，原子会发生振动，慢慢趋向于平面。

3ds max 画图参考，https://www.zhihu.com/question/47273264/answer/107738008
3ds max 画纳米球是个好选择，你这个图不必专门装一个3ds max。
赞一下(1人) 回复此楼
6楼2017-02-09 18:50:01
