应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 12Cr1MoV球化和脱碳，如何区分
51/1返回列表
查看: 2093  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gehao314

铜虫 (初入文坛)

[交流] 12Cr1MoV球化和脱碳，如何区分 已有2人参与

对发电厂锅炉主蒸汽管道（12Cr1MoV）现场金相，发现金相组织珠光体含量少甚至基本消失。可能是由于珠光体球化，也可能由于管道热加工过程中表面脱碳造成的，如何区分？有没有好的方法？现场不太可能将管道表面磨去太多。附现场金相组织图片（×200）。

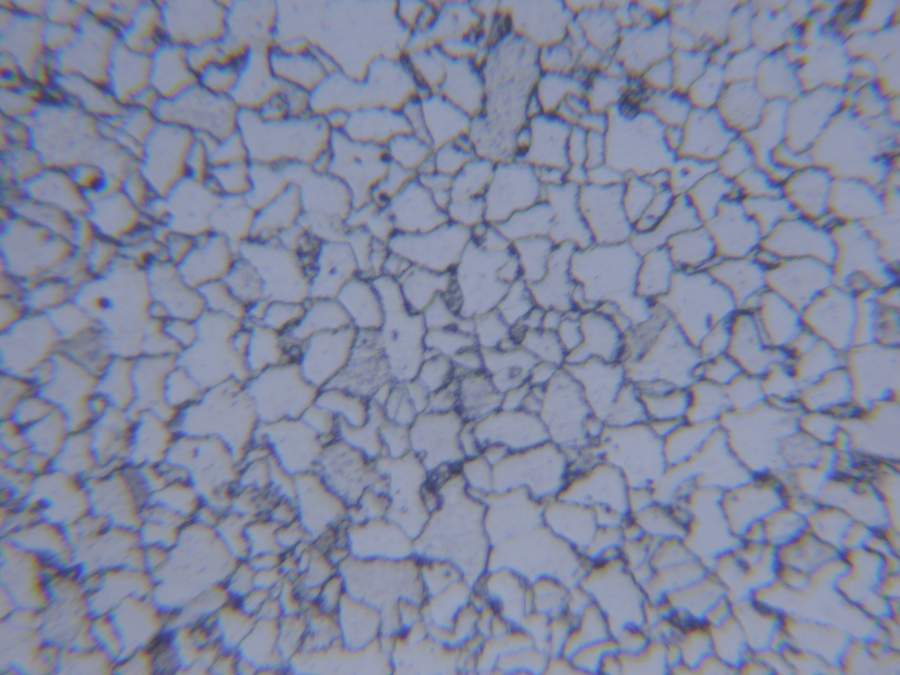

12Cr1MoV球化和脱碳，如何区分


12Cr1MoV球化和脱碳，如何区分-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-02-07 21:57:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
没有工作温度呢！照片也没有放大倍数，无法与你交流。如果是由于管道热加工过程中表面脱碳造成的，那么铁素体晶粒就比较大，没有放大倍数无法判断晶粒是否粗大。。很可能是珠光体球化导致的。最好的方法是检验截面，看看表面与内部的组织是否有差异，如果差异大，则是表面脱碳造成的，。否是珠光体球化造成的。
赞一下(1人) 回复此楼
稀里糊涂是最高境界
2楼2017-02-08 00:49:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gehao314

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 《草原的风》 at 2017-02-08 00:49:35
没有工作温度呢！照片也没有放大倍数，无法与你交流。如果是由于管道热加工过程中表面脱碳造成的，那么铁素体晶粒就比较大，没有放大倍数无法判断晶粒是否粗大。。很可能是珠光体球化导致的。最好的方法是检验截面， ...

1.第一张放大倍数100倍，第二张放大倍数200倍；
2、现场服役的管道定期金相检验，无法检验截面
3、脱碳会导致铁素体晶粒粗大吗？我觉得没有必然的联系，不同的部件，可能原始晶粒尺寸也不一样
赞一下 回复此楼
3楼2017-02-08 18:37:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
是否是表面脱碳，建议用砂轮机轻轻打磨一下看看火花颜色和形貌来判断含碳量多少，不知这样可行否？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2017-02-08 20:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by gehao314 at 2017-02-08 18:37:09
1.第一张放大倍数100倍，第二张放大倍数200倍；
2、现场服役的管道定期金相检验，无法检验截面
3、脱碳会导致铁素体晶粒粗大吗？我觉得没有必然的联系，不同的部件，可能原始晶粒尺寸也不一样...

1、检验同质未服役材料做对比
2、脱碳过程比较缓慢，需要的时间也长，在高温下时间长了毫无疑问会导致铁素体晶粒粗大，没有什么奇怪的。
赞一下(1人) 回复此楼
稀里糊涂是最高境界
5楼2017-02-09 02:19:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 gehao314 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[硕博家园] 深圳大学硕士招生（2026秋，传感器方向，仅录取第一志愿） +4 xujiaoszu 2026-03-11 9/450 2026-03-17 10:29 by xujiaoszu
[考研] 301求调剂 +3 A_JiXing 2026-03-16 3/150 2026-03-17 08:21 by 无际的草原
[考研] 东南大学364求调剂 +5 JasonYuiui 2026-03-15 5/250 2026-03-16 21:28 by 木瓜膏
[考研] 304求调剂 +5 素年祭语 2026-03-15 5/250 2026-03-16 17:00 by 我的船我的海
[考研] 0703一志愿211 285分求调剂 +5 ly3471z 2026-03-13 5/250 2026-03-16 16:16 by 哦哦123
[考研] 085600调剂 +5 漾漾123sun 2026-03-12 6/300 2026-03-16 15:58 by 漾漾123sun
[考研] 277材料科学与工程080500求调剂 +3 自由煎饼果子 2026-03-16 3/150 2026-03-16 14:10 by 运气yunqi
[考研] 22408总分284求调剂 +3 InAspic 2026-03-13 3/150 2026-03-15 11:10 by zhq0425
[考研] 294求调剂 +3 Zys010410@ 2026-03-13 4/200 2026-03-15 10:59 by zhq0425
[考研] 308 085701 四六级已过求调剂 +7 温乔乔乔乔 2026-03-12 14/700 2026-03-14 10:49 by JourneyLucky
[考研] 学硕285求调剂 +13 Wisjxn 2026-03-12 46/2300 2026-03-14 10:33 by JourneyLucky
[考研] 341求调剂 +3 番茄头--- 2026-03-10 3/150 2026-03-13 23:07 by JourneyLucky
[考研] 26调剂/材料科学与工程/总分295/求收留 +9 2026调剂侠 2026-03-12 9/450 2026-03-13 20:46 by 18595523086
[考研] 301求调剂 +6 Liyouyumairs 2026-03-11 6/300 2026-03-13 20:11 by JourneyLucky
[考研] 材料工程调剂 +4 咪咪空空 2026-03-11 4/200 2026-03-13 19:57 by JourneyLucky
[考研] 085600材料与化工 309分请求调剂 +7 dtdxzxx 2026-03-12 8/400 2026-03-13 14:43 by jxchenghu
[考研] 296求调剂 +3 大口吃饭 身体健 2026-03-13 3/150 2026-03-13 10:31 by 学员8dgXkO
[考研] 08食品或轻工求调剂，本科发表3篇sci一区top论文，一志愿南师大食品科学与工程 +3 我是一个兵， 2026-03-10 3/150 2026-03-13 10:21 by Yuyi.
[考研] 290求调剂 +3 柯淮然 2026-03-10 8/400 2026-03-11 13:48 by 柯淮然
[考博] 26申博求助 +3 跳跃饼干 2026-03-10 4/200 2026-03-10 21:15 by Tntcnn
信息提示
关闭
请填处理意见
关闭
