cacarote01新虫 (初入文坛)
|
[求助]
ANSYS求解裂纹的应力强度因子问题 已有1人参与
|

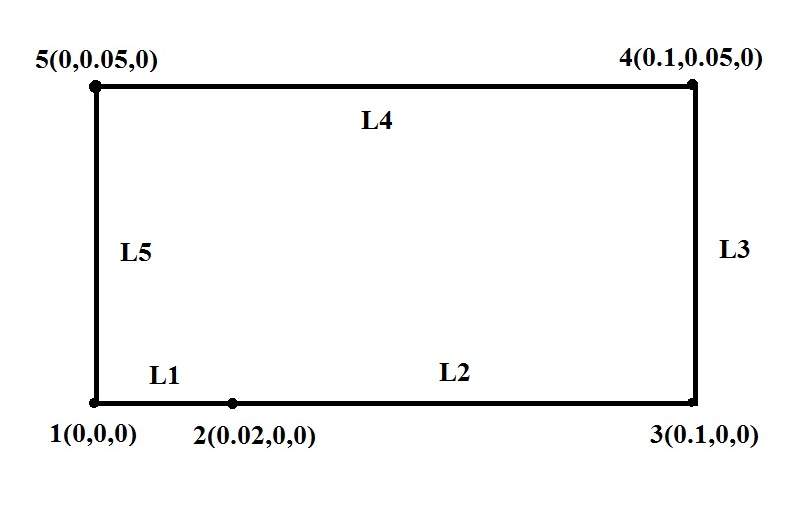

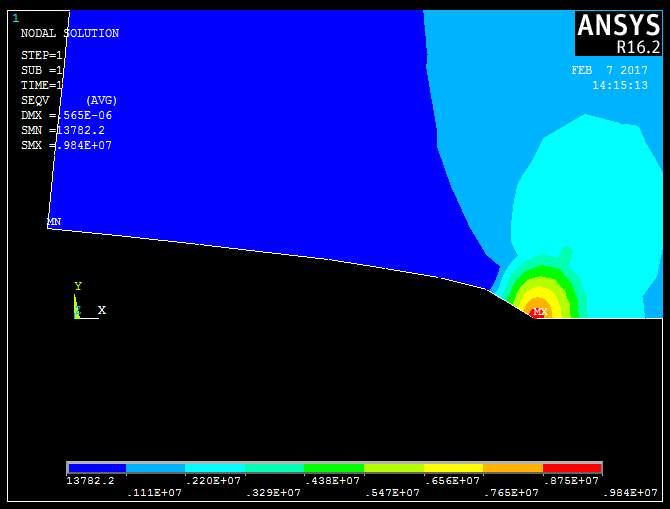

按照网上给的一道例题，裂纹在一个二维平板中，平板受拉伸载荷，求应力强度因子。如图1所示，首先设置了5个关键点，然后将它们连成5条直线并建立平面。将关键点2设置为应力集中点，L1就是那条裂纹。将L2设置对称边界条件，L4设置均布拉伸载荷1MPa，求解后如图2所示。计算应力强度因子时，例题提到首先要在关键点2处定义局部坐标系。但是原来的关键点2（0.02,0,0）在受载变形后已经不在裂纹尖端了，这样可以么？另外，局部坐标系要求x轴必须平行于裂纹面，但是图2中裂纹面是一条曲线，这应该怎么办？ 图1.jpg  图2.jpg |
