[求助] 急求！请教各位大神ANSYS网格划分问题！！！ 已有3人参与

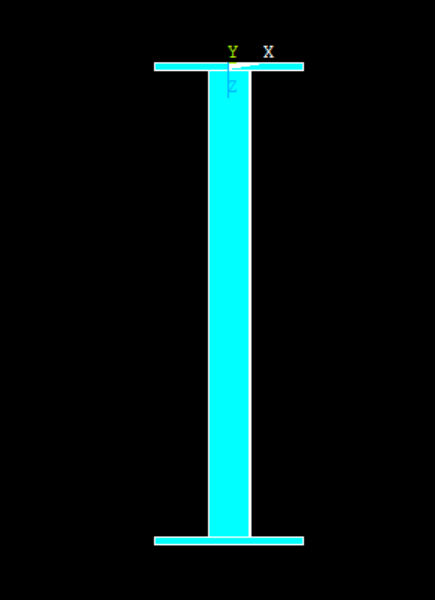

请问一个方管（空心）加上下底板，这是一个整体。

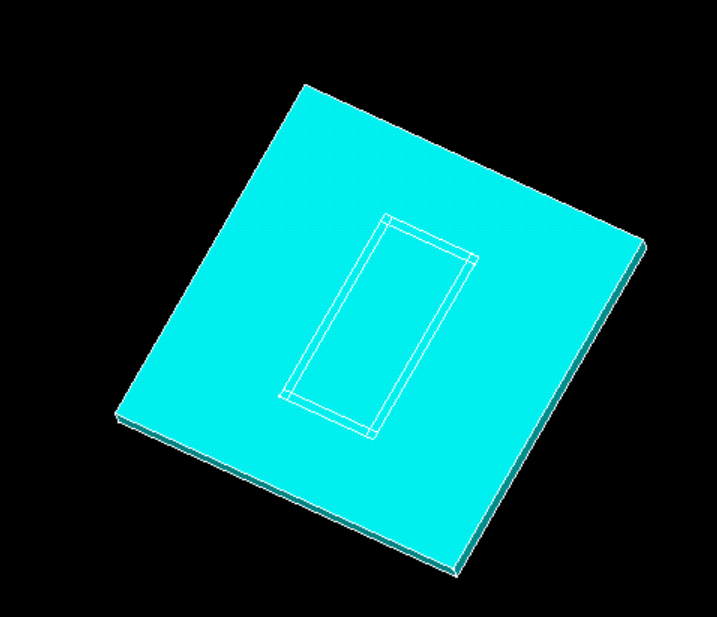

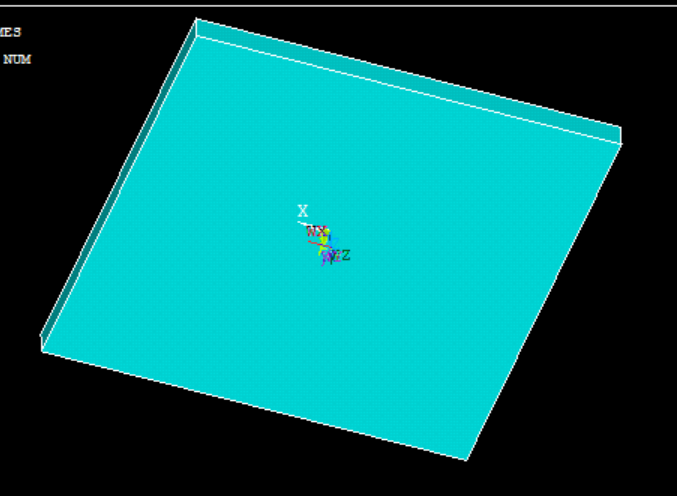

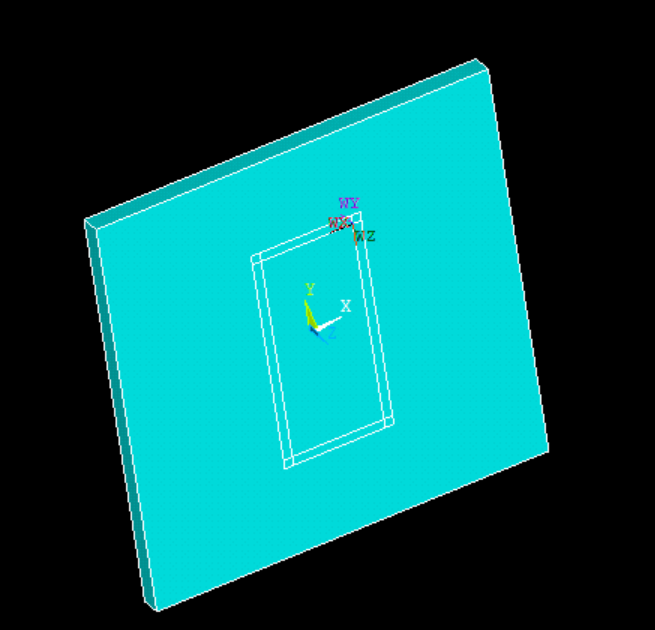

要对此进行网格划分，我首先将方管与钢板相交处divide切开，然后glue了一下，剩下的带有多条线的这个钢板（如图，一面为光面，一面带有两圈线）怎么进行网格划分啊？？？

急求！请教各位大神ANSYS网格划分问题！！！


急求！请教各位大神ANSYS网格划分问题！！！-1


急求！请教各位大神ANSYS网格划分问题！！！-2
回复此楼

» 猜你喜欢
1楼 2017-02-06 09:16:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
本帖内容被屏蔽
8楼2017-02-09 20:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 17 个回答

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
进一步进行切割，使整个模型分为若干小的六面体 (这里可以全部切割为长方体)，然后使用 solid185 或 solid186 单元划分六面体网格。
  切割后，所有小的体积都是连在一起的，不用再进行 glue 操作。必要时做一下合并 KP 点即可。
赞一下 回复此楼
2楼2017-02-08 09:00:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个用专业网格划分工具比较快的
赞一下 回复此楼
3楼2017-02-08 09:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫友互助

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2017-02-08 09:00:52
进一步进行切割，使整个模型分为若干小的六面体 (这里可以全部切割为长方体)，然后使用 solid185 或 solid186 单元划分六面体网格。
  切割后，所有小的体积都是连在一起的，不用再进行 glue 操作。必要时做一下合 ...

这其实是我模型的一部分，我的模型下部是钢筋混凝土，上部是型钢。建模时，我建模时我建为一个整体了。

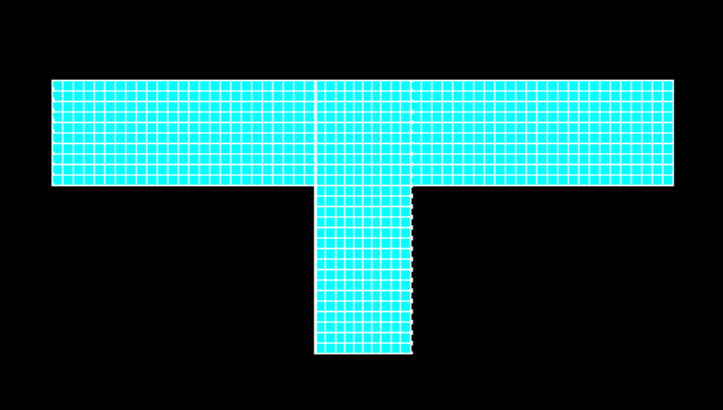

下部钢筋混凝土的模型网格已划分好。由于是一个整体，所以上部型钢不能任意切分。

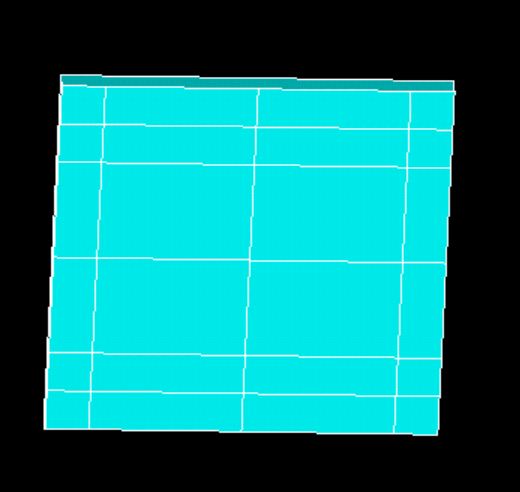

现在中间方管好划分，就是下部底板上有好多线，又不能任意切分，所以不知道该怎么办。
急求！请教各位大神ANSYS网格划分问题！！！-3


急求！请教各位大神ANSYS网格划分问题！！！-4


急求！请教各位大神ANSYS网格划分问题！！！-5


急求！请教各位大神ANSYS网格划分问题！！！-6
赞一下 回复此楼
4楼2017-02-08 16:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
