[交流] 电化学阻抗分析

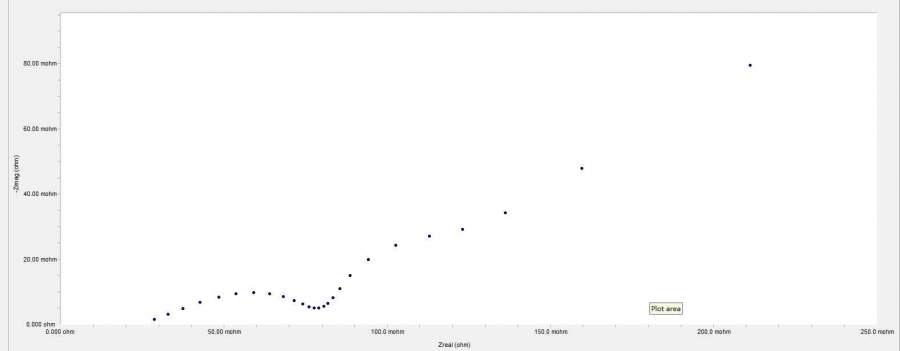

新手，不知道怎么分析这个图谱。求大神指点。附图如下

电化学阻抗分析


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2017-01-20 16:43:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
电化学阻抗分析-1

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-01-20 17:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 夏花秋叶q at 2017-01-20 17:01:43

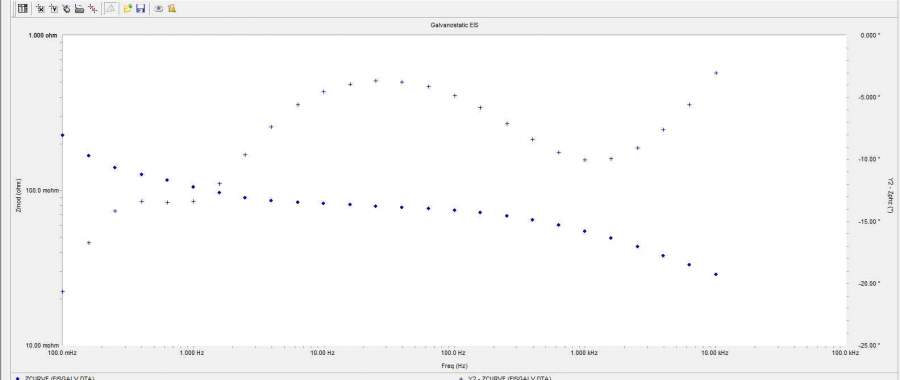

这是bode图。

发自小木虫Android客户端
回复此楼
6楼2017-01-20 17:02:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
求大神

发自小木虫Android客户端
回复此楼
14楼2017-01-20 18:37:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GFSHARON520

金虫 (著名写手)
什么体系？

发自小木虫IOS客户端
回复此楼
16楼2017-01-20 21:35:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GFSHARON520

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
要拟合的话，得有两套RC，不知是否有两种电化学反应，还是说有有限层扩散阻抗？

发自小木虫IOS客户端
赞一下 回复此楼
17楼2017-01-20 21:38:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
引用回帖:
17楼: Originally posted by GFSHARON520 at 2017-01-20 21:38:14
要拟合的话，得有两套RC，不知是否有两种电化学反应，还是说有有限层扩散阻抗？

我测得是燃料电池膜电极MEA

发自小木虫Android客户端
赞一下 回复此楼
18楼2017-01-20 22:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
单纯的氢气和空气反应

发自小木虫Android客户端
赞一下 回复此楼
19楼2017-01-20 22:23:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GFSHARON520

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
18楼: Originally posted by 夏花秋叶q at 2017-01-20 22:21:36
我测得是燃料电池膜电极MEA
...

不好意思，不太了解MEA的阻抗，看看文献中能不能找出相近的EIS图，可以借鉴一下

发自小木虫IOS客户端
赞一下 回复此楼
20楼2017-01-20 22:23:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
引用回帖:
17楼: Originally posted by GFSHARON520 at 2017-01-20 21:38:14
要拟合的话，得有两套RC，不知是否有两种电化学反应，还是说有有限层扩散阻抗？

这个等效电路用什么合适呢？从bode图中可以看出有几个时间常数（反应就是单纯的氢气和空气产生水）谢谢

发自小木虫Android客户端
赞一下 回复此楼
21楼2017-01-20 23:23:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GFSHARON520

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
21楼: Originally posted by 夏花秋叶q at 2017-01-20 23:23:13
这个等效电路用什么合适呢？从bode图中可以看出有几个时间常数（反应就是单纯的氢气和空气产生水）谢谢
...

可不单纯呢，正负极都参与了电化学反应，所以等效电路得有两套RC，两套RC可以串联可以嵌套。

发自小木虫IOS客户端
赞一下 回复此楼
22楼2017-01-21 07:52:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GFSHARON520

金虫 (著名写手)
引用回帖:
21楼: Originally posted by 夏花秋叶q at 2017-01-20 23:23:13
这个等效电路用什么合适呢？从bode图中可以看出有几个时间常数（反应就是单纯的氢气和空气产生水）谢谢
...

有两个时间参数

发自小木虫IOS客户端
回复此楼
23楼2017-01-21 07:53:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Summer1812

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
建议看看曹楚南的书

发自小木虫Android客户端
赞一下 回复此楼
24楼2017-01-21 08:06:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
引用回帖:
24楼: Originally posted by Summer1812 at 2017-01-21 08:06:16
建议看看曹楚南的书

好的。

发自小木虫Android客户端
回复此楼
25楼2017-01-21 08:34:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第一个图，溶液阻抗，SEI膜阻抗，电荷传递阻抗，warbug阻抗

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

夏花秋叶q
26楼2017-01-21 09:32:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
送红花一朵
内容已删除
回复此楼
27楼2017-01-21 10:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
图中两个半圆，第一个通常是SEI膜阻抗，第二个是电荷传递阻抗。

发自小木虫Android客户端
赞一下 回复此楼
28楼2017-01-21 10:08:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Aloneddt

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
文献说曲率半径越小活性相对来说会好一点，测试出来半圆或者四分之一圆，你这个有变化的看不懂啊。而且这个图要几个一起比较啊

发自小木虫Android客户端
赞一下 回复此楼
29楼2017-01-22 12:36:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
引用回帖:
29楼: Originally posted by Aloneddt at 2017-01-22 12:36:53
文献说曲率半径越小活性相对来说会好一点，测试出来半圆或者四分之一圆，你这个有变化的看不懂啊。而且这个图要几个一起比较啊

嗯嗯。因为刚接触，很多都不懂。正在研究中。哈哈，我也在福州读书的哦。

发自小木虫Android客户端
赞一下 回复此楼
30楼2017-01-22 20:25:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Aloneddt

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
30楼: Originally posted by 夏花秋叶q at 2017-01-22 20:25:58
嗯嗯。因为刚接触，很多都不懂。正在研究中。哈哈，我也在福州读书的哦。
...

那是不是要交个朋友，哈哈

发自小木虫Android客户端
赞一下 回复此楼
31楼2017-01-23 20:36:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏花秋叶q

新虫 (小有名气)
以后还要多多请教呢

发自小木虫Android客户端
赞一下 回复此楼
32楼2017-01-24 08:40:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
