[交流] ansys workbench中如何根据自己的要求新建坐标系 已有4人参与

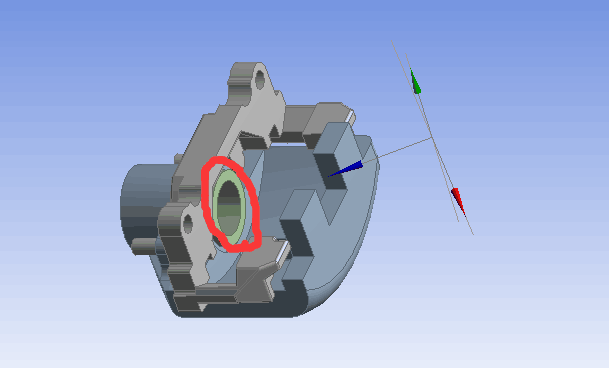

如果要定义下图中 圈红活塞只能轴向移动，也就是要约束其他两个方向的运动，只允许轴向移动。但是轴向方向和三个坐标轴都不平行 怎么办呢
新建立坐标系吗

ansys workbench中如何根据自己的要求新建坐标系
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
爱笑的女生运气不会差~
1楼 2017-01-18 10:35:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凝恋sqx

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
workbench 不了解，但是ANSYS 经典界面中，是可以建立你想要的局部坐标系的，激活局部坐标系后 ，在局部坐标系下加载即可。按你的图，你应该是建一个局部的柱坐标系就行了。workbench里面应该也有。
赞一下 回复此楼
2楼2017-01-18 11:01:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ggggsahala

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Mechanical下面可以新建坐标系。还可以把模型旋转到与坐标系平行

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-01-18 12:48:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

荒唐的低调

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
建立局部坐标系：选中坐标系的设定参考，就是你圈中那个面即可。
ansys workbench中如何根据自己的要求新建坐标系-1
赞一下 回复此楼
4楼2017-02-20 21:50:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gsk416343582

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

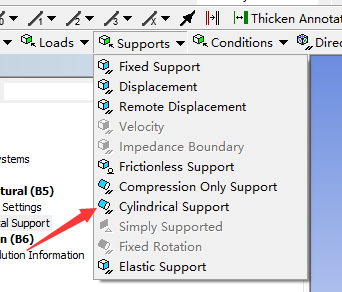

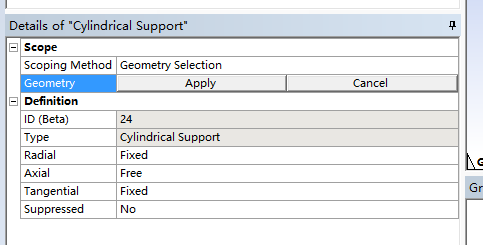

直接用圆柱面约束能不能解决问题
ansys workbench中如何根据自己的要求新建坐标系-2


ansys workbench中如何根据自己的要求新建坐标系-3
赞一下 回复此楼
5楼2017-02-21 13:38:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风为裳123

银虫 (小有名气)
引用回帖:
3楼: Originally posted by ggggsahala at 2017-01-18 12:48:51
Mechanical下面可以新建坐标系。还可以把模型旋转到与坐标系平行

谢谢你的回答
回复此楼
爱笑的女生运气不会差~
6楼2017-04-07 11:41:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风为裳123

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 荒唐的低调 at 2017-02-20 21:50:39
建立局部坐标系：选中坐标系的设定参考，就是你圈中那个面即可。


恩恩 是的是的
回复此楼
爱笑的女生运气不会差~
7楼2017-04-07 11:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风为裳123

银虫 (小有名气)
引用回帖:
5楼: Originally posted by gsk416343582 at 2017-02-21 13:38:04
直接用圆柱面约束能不能解决问题


...

谢谢谢谢知道了
回复此楼
爱笑的女生运气不会差~
8楼2017-04-07 11:42:26
