小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » 心得、技巧、经验分享 » icem网格求助 模型：环形区域 含多个圆孔 结构网格、或非结构画法？最好是结构
31/1返回列表
查看: 3083  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

星语心愿68

新虫 (初入文坛)

[求助] icem网格求助 模型：环形区域 含多个圆孔 结构网格、或非结构画法？最好是结构 已有1人参与

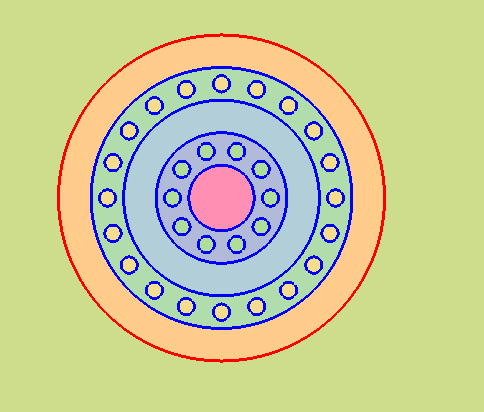

请教下各位icem大神   指导下该模型结构的网格要怎么画？单纯的几个圆环o剖几次就行了  ，圆环加了  圆孔就不知道怎么下手了  模型、.tin文件如下icem网格求助    模型：环形区域 含多个圆孔  结构网格、或非结构画法？最好是结构


icem网格求助    模型：环形区域 含多个圆孔  结构网格、或非结构画法？最好是结构-1


icem网格求助    模型：环形区域 含多个圆孔  结构网格、或非结构画法？最好是结构-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.tin
    • 2017-01-16 20:35:12, 307.88 K

» 猜你喜欢
1楼 2017-01-16 20:43:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhang_jq

铁虫 (初入文坛)
楼主你好！我最近也在自学ICEM，我用的15.0版，我想做个圆环，但做不出来我先是做一个圆面，在上面画内园，但切割的时候就不行了。想请教下你是怎么做的？具体步骤，十分感谢
赞一下 回复此楼
2楼2017-02-27 00:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zaijienantao

新虫 (小有名气)

【答案】应助回帖

引用回帖:
2楼: Originally posted by zhang_jq at 2017-02-27 00:55:00
楼主你好！我最近也在自学ICEM，我用的15.0版，我想做个圆环，但做不出来我先是做一个圆面，在上面画内园，但切割的时候就不行了。想请教下你是怎么做的？具体步骤，十分感谢

你点geometry下面的面选项，在选项里点segment/trim surface。然后鼠标左键点大圆，再点鼠标中建，再鼠标左键点内圆那条线，线变黑后，再点鼠标中建，这样就把小圆从大圆上撕下来了，之后你删除小圆，就得到了圆环了，我也刚学，加油
赞一下 回复此楼
3楼2017-03-03 15:47:53
