网格划分问题 已有2人参与
|
|

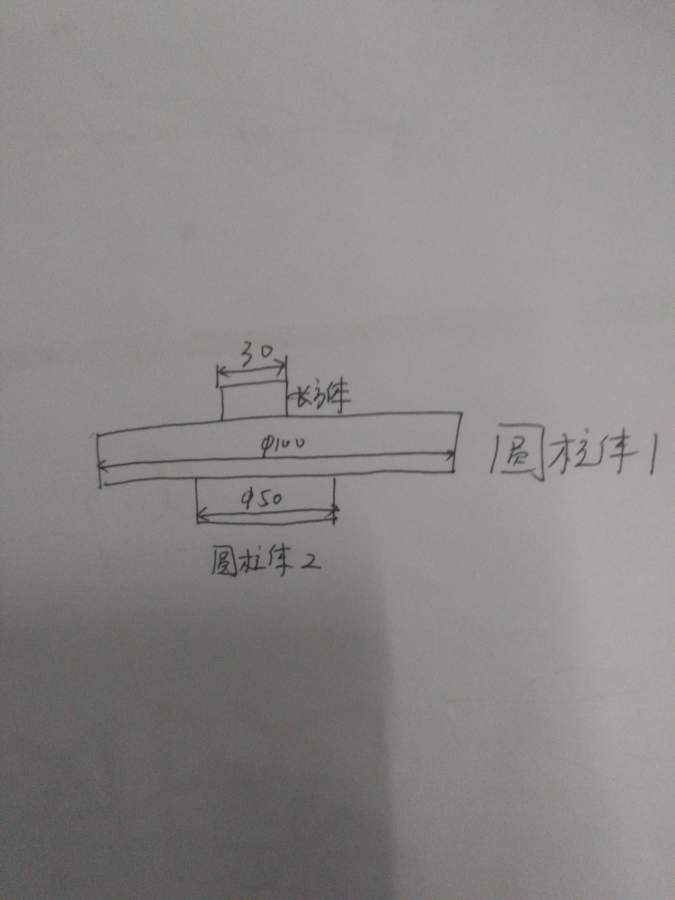

大家好，我初学ANSYS，在划分网格时遇到问题。我需要对由两个圆柱体（两个圆柱体底面半径不一样）和一个长方体组成的模型进行划分网格，首先我运用glue命令对圆柱体1和长方体进行操作，操作完毕后，圆柱体1的上底面形成了两个面（一个圆面中间少了一个矩形面+一个矩形面）。接着我又用glue命令对圆柱体1和圆柱体2进行操作，圆柱体1的下底面也形成了两个面（一个大的圆面中间少了一个小的圆面+一个小的圆面[圆面的大小就是圆柱2底面圆的大小]）。当我进行这些操作完毕后，圆柱体1的上下两底面已经变成了4个面，这时候我对圆柱体1进行自由划分网格，映射划分网格，扫略划分网格，都无法成功。想请问大家，我怎样才能实现圆柱体1的网格划分。 PS：我猜测不能成功对圆柱体1进行网格划分的原因是上底面的矩形面的网格划分方式必须和长方体的网格划分方式一样，下底面中的小圆面划分网格方式必须和圆柱体2划分网格的方式一样。如果长方体和圆柱体划分网格的方式由不能完全一样，所以造成冲突，故不能划分成功。  模型.png  IMG_20170115_220257.jpg |
回复此楼» 猜你喜欢
2019年青年基金涵评意见，大家看看几个A，几个B?
已经有10人回复
-
关于Filecode分析方法
已经有6人回复
-
不应该看fileCode
已经有6人回复
-
好奇怪的filecode
已经有6人回复
-
FileCode能看出啥？
已经有21人回复
-
长年满屏的广告，版主太不责任了。基金也等的急
已经有4人回复
-
filecode
已经有15人回复
-
应该是93bebmhtak前后十一个字符比较关键
已经有35人回复
-
职称评审，求友友推荐见刊最快的期刊
已经有4人回复
-
奇怪，两个人的filecode固定段从头到尾一模一样
已经有10人回复
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
2楼2017-01-17 07:51:25
3楼2017-01-20 16:06:14
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
4楼2017-01-22 07:46:48
|
模型中的体1,2,3,4,5,6的材料不一样，我划分的过程中出现的问题就是，就是在执行完glue操作后，体5进行网格划分时，总是不成功。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : moxing.x_t
2017-02-13 14:52:03, 18.95 K
5楼2017-02-13 14:55:55
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
6楼2017-02-14 08:05:09
7楼2017-02-14 12:08:14
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★
RunKoob: 金币+5, ★★★★★最佳答案 2017-02-22 17:15:24
RunKoob: 金币+5, ★★★★★最佳答案 2017-02-22 17:15:24
|
试了一下，你的模型由 6 个体积组成，4 个长方体 (立方体)，一个薄圆盘，一个厚圆盘。互相没有连接到一起。 如果你的这些体积最终要合并为一个整体，以下几种方法可以试试： 1 对 4 个长方体：按照上面两个长方体的边界切割下面两个长方体，然后合并 KP 点，使它们 (切割后变成 8 个长方体) 合并为一个整体 (仍是 8 个长方体)，然后可以划分六面体网格。注意对不同的长方体需要设置不同的材料属性。 下面的圆盘：先按照长方体在圆盘上的投影，在两个圆盘上切割出相应的长方体，再按照小圆盘在大圆盘上的投影对大圆盘进行切割 (不能直接切割，需要先将小圆盘与大圆盘相邻的面的周线向大圆盘方向拉伸，然后使用拉伸得到的小圆周面对大圆盘进行切割)。同样要注意对不同的体积设置不同的材料属性。 再进行合并 KP 点，使所有体积合并为一个整体，然后对圆盘部分划分四面体网格。 2 切割方法同上，划分网格过程改一下： 先对圆盘部分划分四面体网格，这样，在长方体与圆盘相邻表面都是三角形网格，然后使用 Vsweep 对长方体扫描，生成 5 面体网格 (三棱柱单元，都属于 MAP 网格)。 3 切割方法同上，划分网格过程改一下： 使用 mesh200 单元，设置为 2D 三角形单元，先对圆盘最外面的圆面划分三角形单元，然后沿轴向使用 vsweep 方式生成小圆盘部分的网格 - 全部是三棱柱单元；在对立方体部分进行 vsweep，投影生成三棱柱单元，最后处理大圆盘剩余部分，也是先对一个圆柱面划分三角形单元，在 vsweep 生成三棱柱体单元。 似乎第三种方法好一些。 你试试看，有问题再讨论。 |
8楼2017-02-15 08:36:51
