[求助] Gambit 画管子网格 已有1人参与

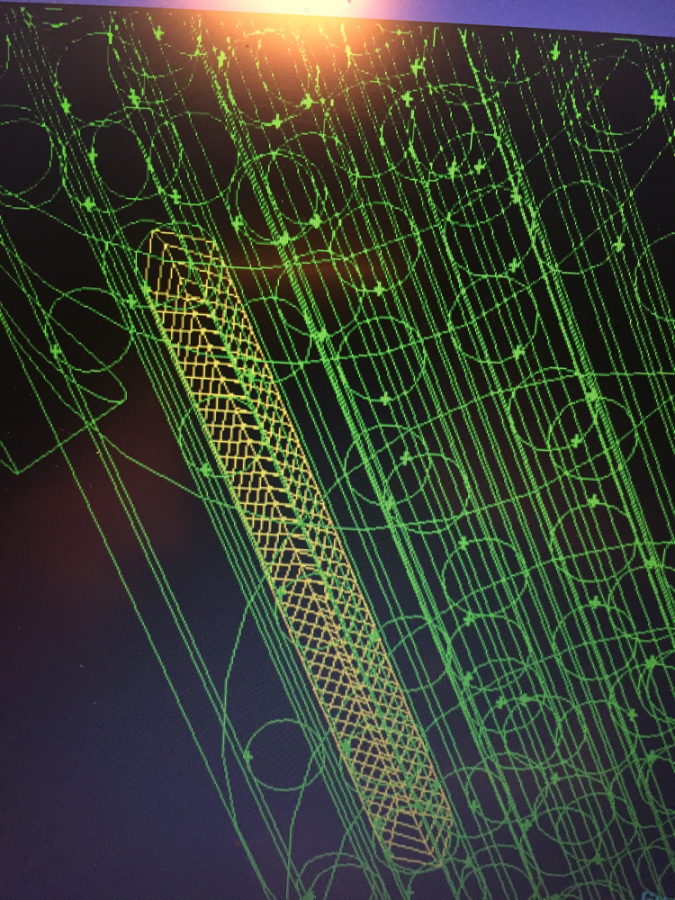

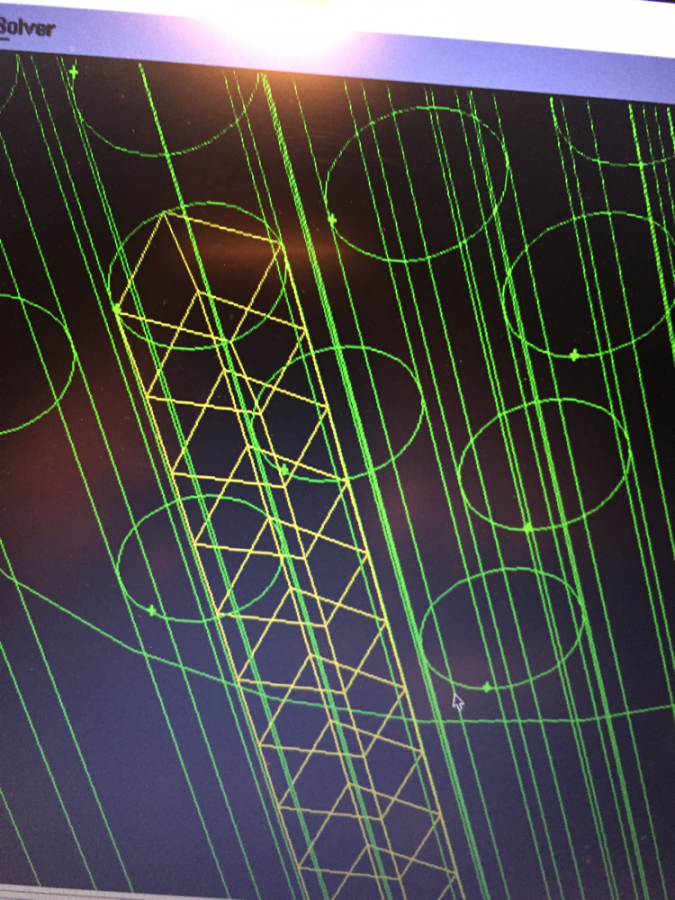

在画管网格时,其他管子壁面画面网格时都正常,可是只有一个管子壁面画网格的时候是这样的,质量差,大神们有知道怎么解决么

Gambit 画管子网格


Gambit 画管子网格-1


发自小木虫IOS客户端
回复此楼
蜗牛式的成长
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一休道长

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
中间切个正方形出来,就可以结构化网格 了

» 本帖已获得的红花(最新10朵)

2楼2017-01-16 08:47:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

holidaylj

新虫 (初入文坛)

送红花一朵
引用回帖:
2楼: Originally posted by 一休道长 at 2017-01-16 08:47:16
中间切个正方形出来,就可以结构化网格 了

是在换热管中间画个正方形么?麻烦你,请具体说一下

发自小木虫IOS客户端
蜗牛式的成长
3楼2017-01-16 16:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一休道长

金虫 (小有名气)

引用回帖:
3楼: Originally posted by holidaylj at 2017-01-16 16:14:57
是在换热管中间画个正方形么?麻烦你,请具体说一下
...

切个小一点的正方形,就像铜钱一样,正方形四个角切出去,就成了中间一个正方形,外边四个类似矩形的,就可以结构化
了
4楼2017-02-05 14:58:27
