[求助]
示波器信号
|

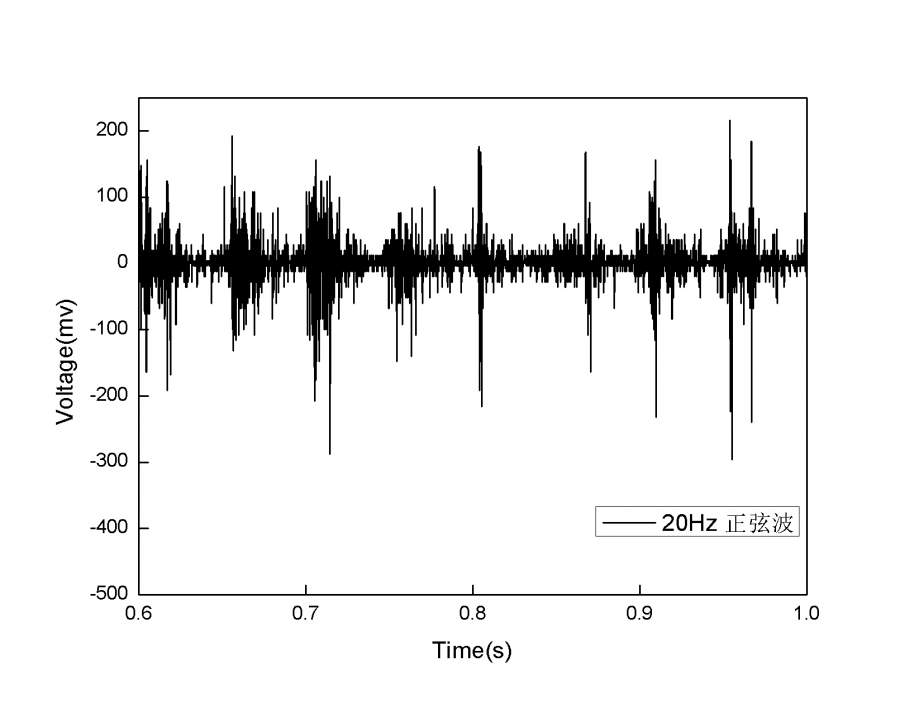

要测量一个电容敏感材料的电容在外界力的作用下的变化，连在特定电路里，将其转化成了电压信号的变化，当施加力的规律为20Hz正弦波的时候，却在示波器上得到了下面这种图形，电压信号有正也有负，和正弦波好像关系不大，请问是什么原因呀？是没滤波的缘故？如果后期处理能处理成正弦波吗？ 20Hz正弦波（观测波形与频率）.jpg |
回复此楼» 猜你喜欢
上海工程技术大学生态与功能纺织品开发研究团队招收学硕专硕研究生
已经有0人回复
-
华南理工0703求调剂，总分336四六级已过
已经有2人回复
-
分析化学论文润色/翻译怎么收费?
已经有91人回复
-
青岛大学化学化工学院2026年招收调剂硕士研究生
已经有0人回复
-
新能源材料方向考研调剂招生（长江师范学院）
已经有0人回复
-
0854电子信息272求调剂！
已经有0人回复
-
化学-化工-材料-食品-生物-环境2026年研究生调剂（可以不考数学）
已经有0人回复
-
化学-化工-材料-食品-生物-环境-农业 2026年研究生调剂（可以不考数学）
已经有1人回复
-
070300一志愿211，312分求调剂院校
已经有4人回复
-
26年储能、电池方向博士申请
已经有0人回复
-
070300化学求调剂
已经有2人回复
» 本主题相关商家推荐: (我也要在这里推广)
阮之复兴
金虫 (小有名气)
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
iwb721
2楼2017-01-15 09:01:24
3楼2017-01-15 09:43:04
阮之复兴
金虫 (小有名气)
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
4楼2017-01-15 10:06:20
5楼2017-01-15 10:41:50
6楼2017-01-15 11:01:20
阮之复兴
金虫 (小有名气)
- ECEPI: 1
- 应助: 50 (小学生)
- 金币: 1506.1
- 红花: 58
- 帖子: 216
- 在线: 146.5小时
- 虫号: 1291867
- 注册: 2011-05-11
- 性别: GG
- 专业: 电化学
★
ywuweizi: 金币+1 2017-01-17 09:55:13
ywuweizi: 金币+1 2017-01-17 09:55:13
|
可以后期处理。假如说示波器输出的序列有N个点 （N个点不一定要满足 2的x次方，但是2的x次方个数据的话，傅立叶变换是最快的） 先把数据进行傅立叶变换 Y -> F(Y)。N个数据变换后成为N个复数。 然后写一个函数序列 W(n) = exp[-(n - N/2)^2 / c^2] 其中 n = 0, 1, 2... N-1，即W也有N个点。c 先设置为“相邻两个20Hz波之间的样本数量” 这里需要把W函数映射，即把N/2之前的部分移到后面。 = 如果N为奇，新的窗函数 W1(n) = W[1  N-1)/2] + W[(N+1)/2 : N]= 如果N为偶，新的窗函数 W1(n) = W[1 : N/2] + W[N/2+1 : N] 把W1进行傅立叶变换。 然后用卷积定理，把两个傅立叶变换相乘：F(Y) * F(W1) = F (Y') 最后把 F (Y') 进行反傅立叶变换就得到过滤后的数据了。 重复以上步骤，试用不同的c值，直到得到满意的波形为止。 以上步骤可以在Matlab或是R之类的语言里实现。如果你马上需数据，也可以私信我把数据发给我。 |
7楼2017-01-17 01:48:18
