[交流] 求助金属腐蚀的电化学阻抗谱解析问题

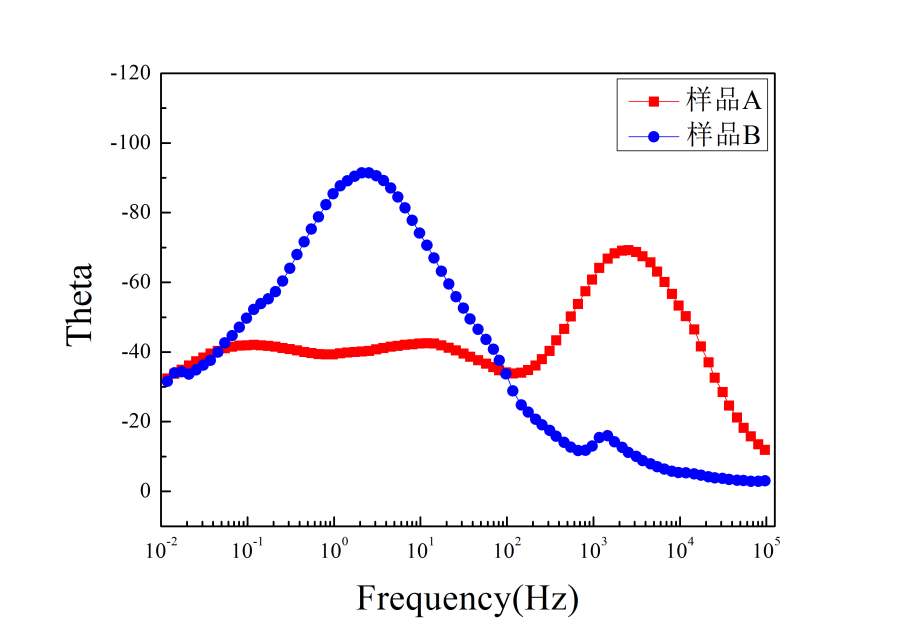

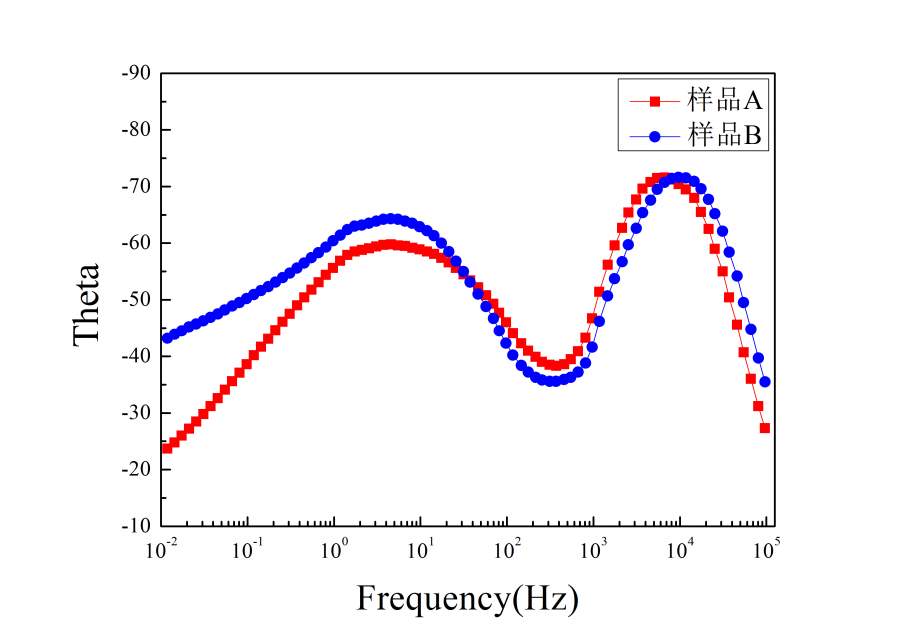

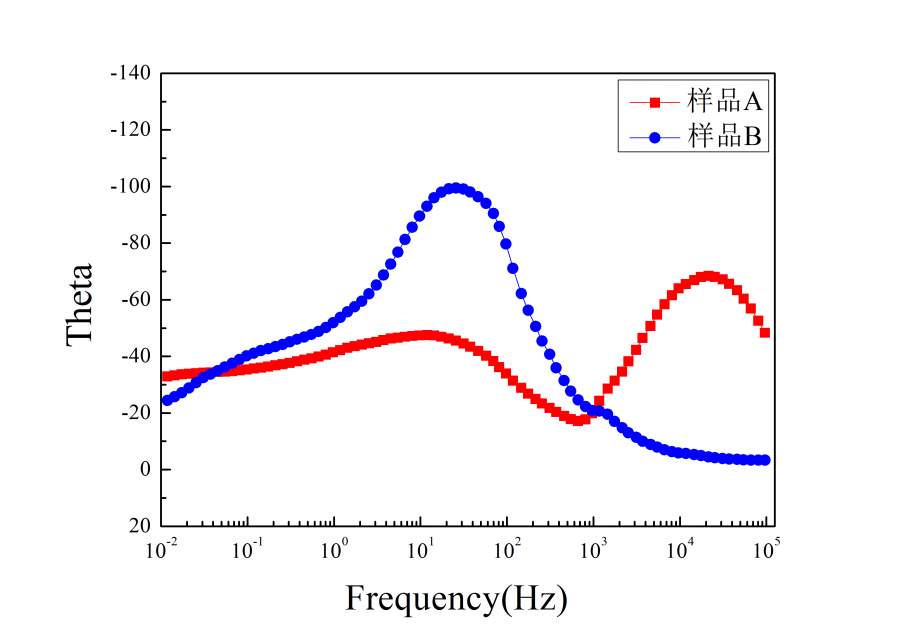

楼主做的是青铜的电化学腐蚀,图中 样品A、B是合金含量不同的两个青铜样品,从上到下依次是腐蚀1小时、6小时、24小时的图,可不可以通过Bode图直接得出发生的反应的信息,求各位大神指导。
(我自己的解析是样品A在浸泡初期,阻抗谱为单容抗弧说明金属基体已被活化,电极表面发生了均匀腐蚀;随着浸泡时间的进一步延长,24小时的Bode图出现了两个时间常数,表明在6至24小时的时间段内,在样品表面生成了钝化膜。随着电解质溶液对钝化膜的不断侵蚀,钝化膜中的活性点在介质内出现破裂现象,表明样品进入了点蚀发展期。对于样品B来说,其在浸泡初期的阻抗谱由高频区的容抗弧和中频区的容抗弧组成,表明样品表面开始有钝化膜生成,并且钝化膜与溶液在界面发生反应;随着浸泡时间的延长,6小时高频区的容抗弧减弱,这是由于活性点上的钝化膜被减薄;随着浸泡时间的进一步延长,24小时的Bode图时间常数由一个变为两个,表明随着电解质溶液对钝化膜的不断侵蚀,钝化膜的活性点在介质中有破裂的现象,样品进入了点蚀的发展期。从三组Nyquist图中对比发现样品B的容抗弧直径均明显大于样品A,表明样品A的表面活性较大,耐腐蚀性较差。)
审稿人说差很多,求各位大神指教啊


求助金属腐蚀的电化学阻抗谱解析问题


求助金属腐蚀的电化学阻抗谱解析问题-1


求助金属腐蚀的电化学阻抗谱解析问题-2
回复此楼

» 收录本帖的淘帖专辑推荐

My阻抗专用

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

brightsun123(金币+2): 谢谢参与
祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福
2楼2017-01-13 21:52:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mifanky

金虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
你这个图是用什么仪器测出来的啊

发自小木虫Android客户端
3楼2017-01-13 22:09:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
4楼2017-01-13 22:10:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

brightsun123

金虫 (小有名气)

引用回帖:
3楼: Originally posted by mifanky at 2017-01-13 22:09:49
你这个图是用什么仪器测出来的啊

上海辰华CHI 920D

发自小木虫IOS客户端
5楼2017-01-13 22:27:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

锂电初学者

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
怎么能看出有两个时间常数啊

发自小木虫IOS客户端
6楼2017-06-02 20:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小cai鸡

新虫 (小有名气)

引用回帖:
6楼: Originally posted by 锂电初学者 at 2017-06-02 20:01:55
怎么能看出有两个时间常数啊

有两个峰
7楼2022-04-09 16:46:44
