[求助] 画矩形通道中圆形绕流柱

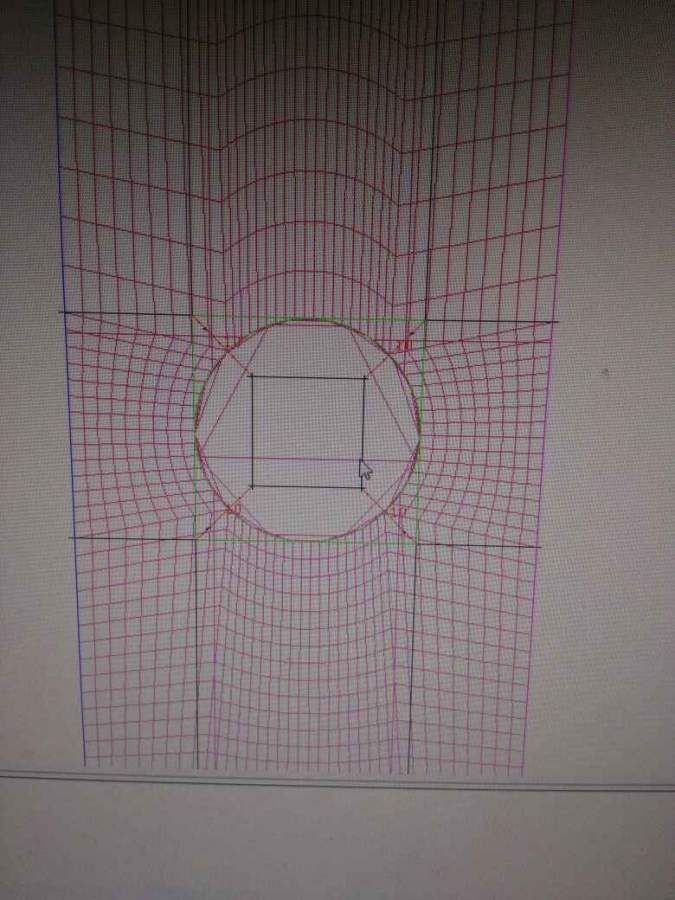

如图所示，我在绕流柱中用O-grid网格划分，但是怎么没有网格啊？

画矩形通道中圆形绕流柱


@wuming524 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-01-11 22:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zzg110135

至尊木虫 (著名写手)
估计是线没一一关联。我以前做例子也出现这个问题。

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2017-01-12 08:22:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 小强aaa at 2017-01-12 07:39:24
但是圆柱体网格那么差也不行啊，怎么调整圆柱体的网格也生成结构网格！

你的圆柱体网格我看还好吧

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

小强aaa
11楼2017-01-13 06:09:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

九天重游

新虫 (小有名气)
你想画出什么样的网格呢？按照你说的来理解，中间圆形部分就是固体域，那么目前这个网格就可以用，虽然质量不高。从图片来看你似乎是想画出圆形固体域周边的边界层网格，那么在做o_grid的时候应该做外o-grid，勾选那个around blocks就行了。

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-01-11 23:05:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小强aaa

新虫 (正式写手)
但是圆柱体网格那么差也不行啊，怎么调整圆柱体的网格也生成结构网格！

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-01-12 07:39:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小强aaa

新虫 (正式写手)
引用回帖:
2楼: Originally posted by 九天重游 at 2017-01-11 23:05:47
你想画出什么样的网格呢？按照你说的来理解，中间圆形部分就是固体域，那么目前这个网格就可以用，虽然质量不高。从图片来看你似乎是想画出圆形固体域周边的边界层网格，那么在做o_grid的时候应该做外o-grid，勾选那 ...

非常感谢你们给我指点这么多，好人

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-01-12 07:39:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小强aaa

新虫 (正式写手)
引用回帖:
5楼: Originally posted by zzg110135 at 2017-01-12 08:22:34
估计是线没一一关联。我以前做例子也出现这个问题。

可是我关联了……，就是把圆周边和正方形四条边关联了

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-01-12 08:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小强aaa

新虫 (正式写手)
引用回帖:
5楼: Originally posted by zzg110135 at 2017-01-12 08:22:34
估计是线没一一关联。我以前做例子也出现这个问题。

你还有别的想法吗？

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-01-12 09:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小强aaa

新虫 (正式写手)
求助

发自小木虫Android客户端
回复此楼
8楼2017-01-12 09:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzg110135

至尊木虫 (著名写手)
引用回帖:
6楼: Originally posted by 小强aaa at 2017-01-12 08:25:25
可是我关联了……，就是把圆周边和正方形四条边关联了
...

所有边一一关联

发自小木虫Android客户端
回复此楼
9楼2017-01-12 10:30:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

usudc08
祝福
10楼2017-01-12 11:41:15
