[求助] 为什么我的加载方向与变形方向不同 已有1人参与

回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
具体说明一下:你的模型是什么样的,施加的什么载荷,变形如何与载荷方向不同。
  最好把你的具体模型发上来。

» 本帖已获得的红花(最新10朵)

2楼2017-01-10 07:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

石头的忙碌

木虫 (小有名气)

是不是力的加载方向反了

发自小木虫Android客户端
3楼2017-01-10 08:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zwdct

新虫 (正式写手)

引用回帖:
3楼: Originally posted by 石头的忙碌 at 2017-01-10 08:36:14
是不是力的加载方向反了

没有啊,有没有可能是约束的问题

发自小木虫IOS客户端
4楼2017-01-10 15:34:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zwdct

新虫 (正式写手)

送红花一朵
引用回帖:
2楼: Originally posted by shgao20 at 2017-01-10 07:48:34
具体说明一下:你的模型是什么样的,施加的什么载荷,变形如何与载荷方向不同。
  最好把你的具体模型发上来。

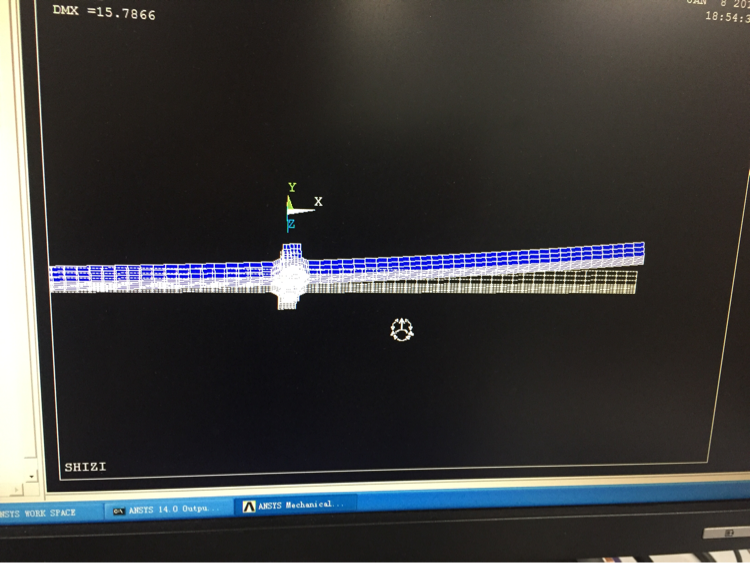

左端约束左端面节点的所有约束,右端面在所有节点上加649.35的pressure,单元类型是solid186
为什么我的加载方向与变形方向不同-1



发自小木虫IOS客户端
5楼2017-01-10 15:53:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

图不是很清楚:
  右端的压力,箭头似乎是向外的?符合你的实际情况吗?如是,则模型应该相 +X 方向变形。
  图中间,靠近坐标系部分的白色部分是什么?看不清楚。
最好把有问题的模型发上来;另外,你认为什么样的变形是正确的?
6楼2017-01-11 09:13:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

一个可能是:你的模型分为两层,材料属性不同,在端面均匀拉力作用下,两层结构沿 x 方向的变形不同,因而产生了垂直方向的变形。
7楼2017-01-11 09:16:02
