[求助] 求教,换热器 已有2人参与

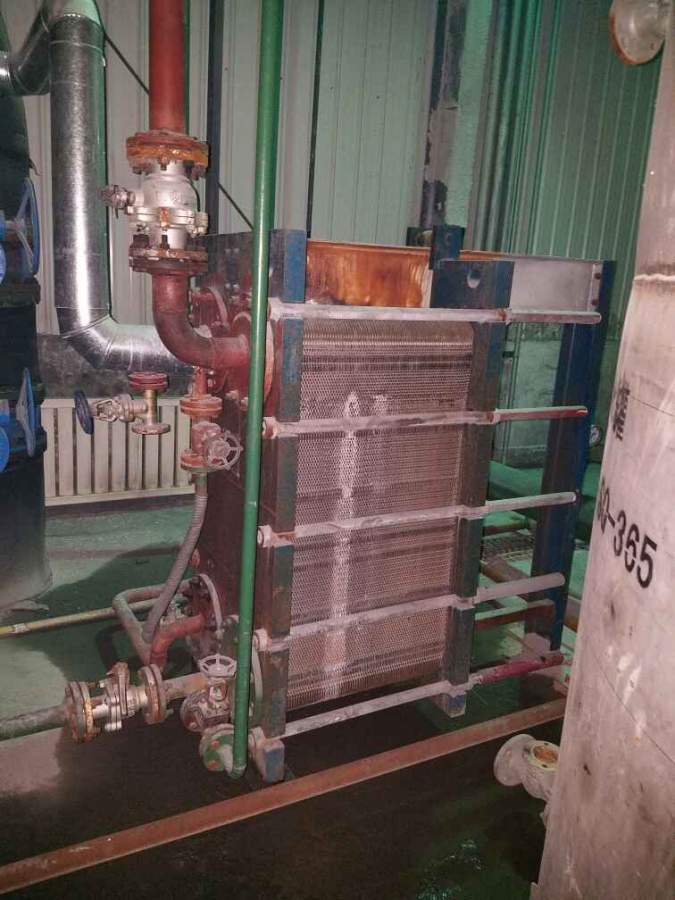

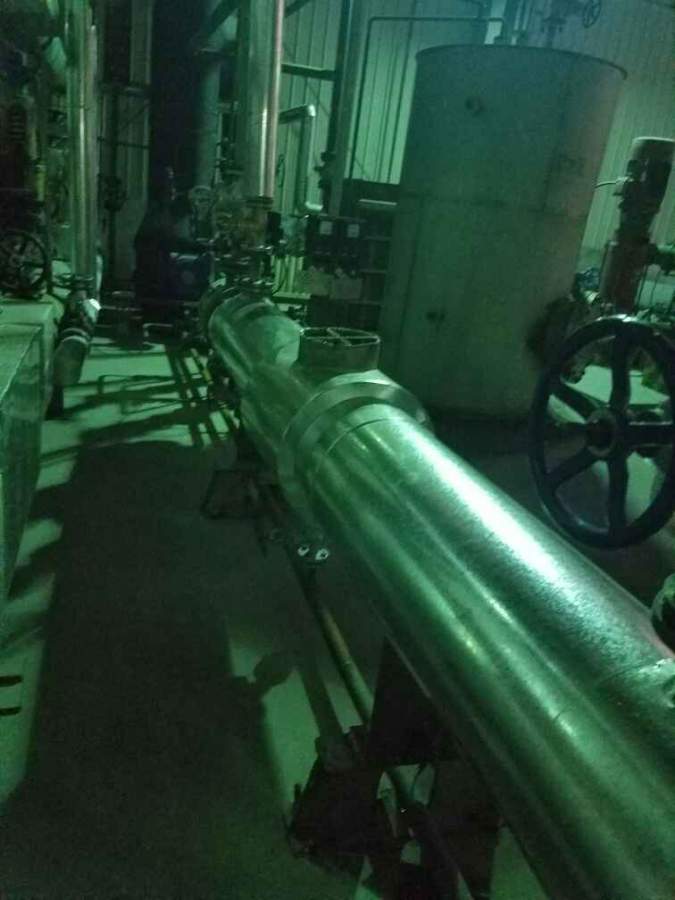

最早时候我们使用板式换热器,开的时候蒸汽外漏严重,管道震动声音大。但是使用平行换热器后(列管式),震动生几乎没有,蒸汽外漏也没有。差别在哪?震动声音大是那地方的问题,还有蒸汽外漏,是设备本身问题吗?

求教,换热器


求教,换热器-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煦风_luan

专家顾问 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
外漏?哪里漏?如果是板换漏,一方面看一下换热器的设计温度,主要看垫圈能不能耐受你的温度;一方面是正常的,板换第一次使用需要加紧螺丝的,后面根据情况定期还要紧一下。

如果是管道漏,看看安装和焊接是否合规。

震动,我估计是水锤造成的。从图上看不太清楚你的物料好蒸汽倒底是那根管道。只能猜测一下。板换的板片很薄,用于冷凝工况效果很好,可能是蒸汽冷凝成水后,排水不畅引起的。
个人为小企业提供免费的设计咨询甚至概念设计服务,只希望为提高国内的化工水平,减少三废污染出一点微薄之力。
2楼2017-01-09 11:52:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liaifeng

专家顾问 (著名写手)

【答案】应助回帖

关键是这两种换热器的结构存在比较大的差异,板换之间的间隙十分小,同样体积换热面相对大了很多!
举个例子吧,同样是换热面积10平方米的换热器,一个是板换,一个是列管式换热器,其体积相差甚大。板换可能只有1立方,而列管式换热器就可能是几十立方!
问题就来了,介质的流速就存在很大的差异,而且板换对介质的要求也比较高,如果存在杂质的话会堵塞部分管路,引起流通不畅。而且你使用的介质是蒸汽,还存在相变的过程,这些问题不知道你考虑到没有!
3楼2017-01-09 18:19:19
