[求助] fluent 模拟液滴撞击壁面过程。 已有3人参与

本人初学fluent，最近在研究液滴撞击不同纹路壁面后形态变化的影响，过程中遇到了几个问题，希望前辈们能够知道一下，谢谢
1.为了获得不同的滴落速度设置了不同的滴落高度，如滴落高度为30mm,液滴粒径为2.6mm。

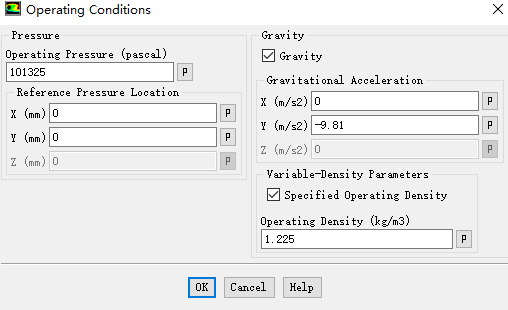

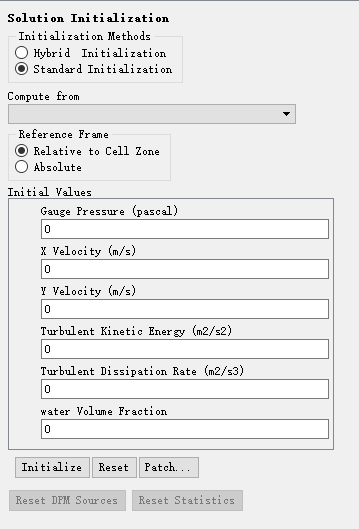

2.起始时液滴与壁面点接触，patch初速度值为-0.7668m/s,重力加速度为-9.8m/s.
但算到一半时，总是提示
Error: Global courant number is greater than 250.0. The
velocity field is probably diverging. Please check the solution
and reduce the time-step if necessary.

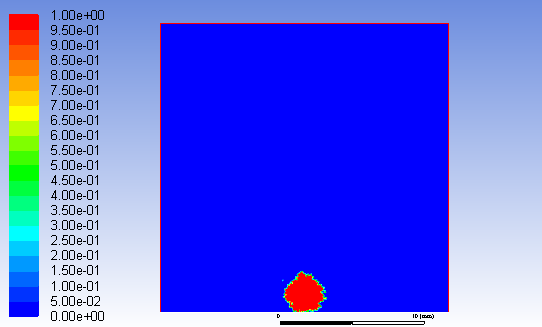

查看液滴相态云图时，总是出现下面这样的结果，
fluent 模拟液滴撞击壁面过程。
希望各位前辈能够帮忙指点一下。

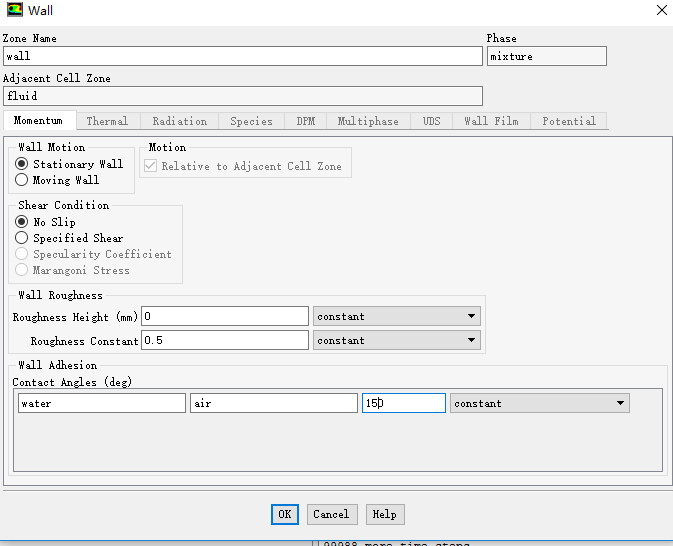

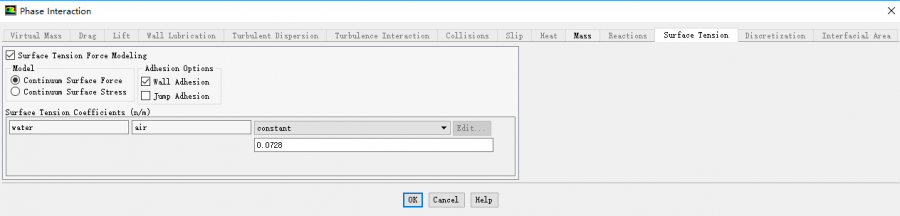

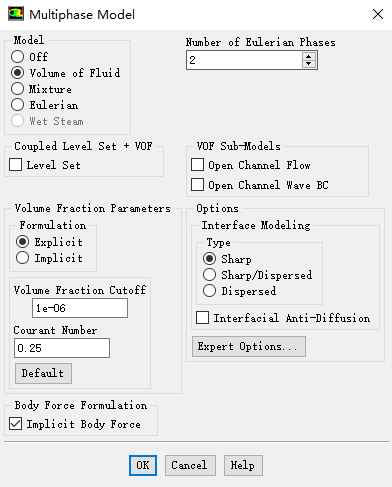

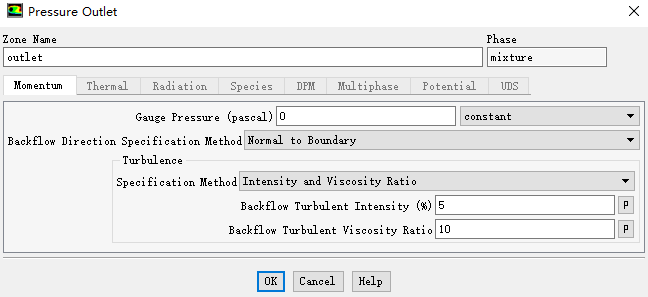

采用的是VOF模型，液相为水，基底边界设置为wall,其他均为压力出口边界条件。

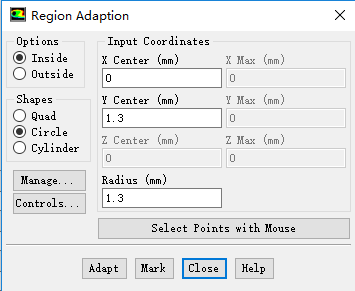

fluent 模拟液滴撞击壁面过程。-1
fluent 模拟液滴撞击壁面过程。-2
fluent 模拟液滴撞击壁面过程。-3
fluent 模拟液滴撞击壁面过程。-4
fluent 模拟液滴撞击壁面过程。-5
fluent 模拟液滴撞击壁面过程。-6
fluent 模拟液滴撞击壁面过程。-7
fluent 模拟液滴撞击壁面过程。-8
fluent 模拟液滴撞击壁面过程。-9
回复此楼

» 猜你喜欢
1楼 2017-01-03 19:43:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sycss

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你有将浮力考虑进去嘛，库朗特数大的话可能和你的网格有关的，将网格进一步细化试试，之前我算过一个撞击高温壁面的

发自小木虫IOS客户端
赞一下(3人) 回复此楼
天道酬勤
2楼2017-01-03 22:36:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18353362350

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by sycss at 2017-01-03 22:36:26
你有将浮力考虑进去嘛，库朗特数大的话可能和你的网格有关的，将网格进一步细化试试，之前我算过一个撞击高温壁面的

细化网格之后，导入fluent直接卡死，怎么回事

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-03-22 15:37:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyhdxx

新虫 (初入文坛)

【答案】应助回帖

请教一下楼主，你是如何给液滴赋初速度的呢？是在patch里面选mixture然后给的速度吗？谢谢了!
赞一下(1人) 回复此楼
4楼2017-05-09 14:08:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

马儿1993

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by xyhdxx at 2017-05-09 14:08:12
请教一下楼主，你是如何给液滴赋初速度的呢？是在patch里面选mixture然后给的速度吗？谢谢了!

想问下，这个问题你知道了吗？我也不知道在哪里设置初速度

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-08-04 19:06:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xx努力

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by sycss at 2017-01-03 22:36:26
你有将浮力考虑进去嘛，库朗特数大的话可能和你的网格有关的，将网格进一步细化试试，之前我算过一个撞击高温壁面的

你好，我现在在算撞击高温壁面，但是遇到了问题，计算过程中没有相变的发生，不知道是哪里算错了，您可以帮忙解答一下不？
赞一下 回复此楼
6楼2018-06-01 15:35:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小鸡炖小虾

禁虫 (初入文坛)
本帖内容被屏蔽
7楼2018-07-05 14:07:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

733040165

铜虫 (初入文坛)

【答案】应助回帖

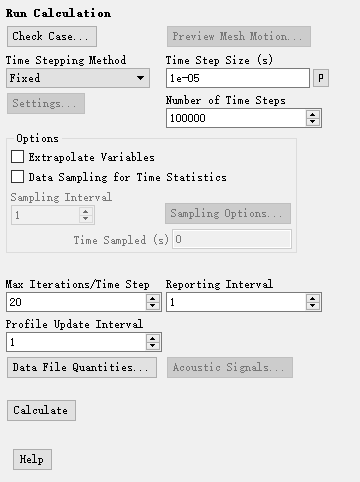

把Time Step Size (s) 设小一点， Number of Time Steps 做一定的调整
赞一下 回复此楼
8楼2018-07-13 15:26:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
