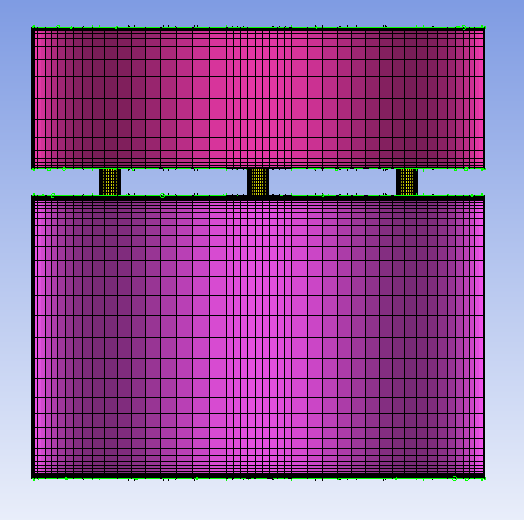

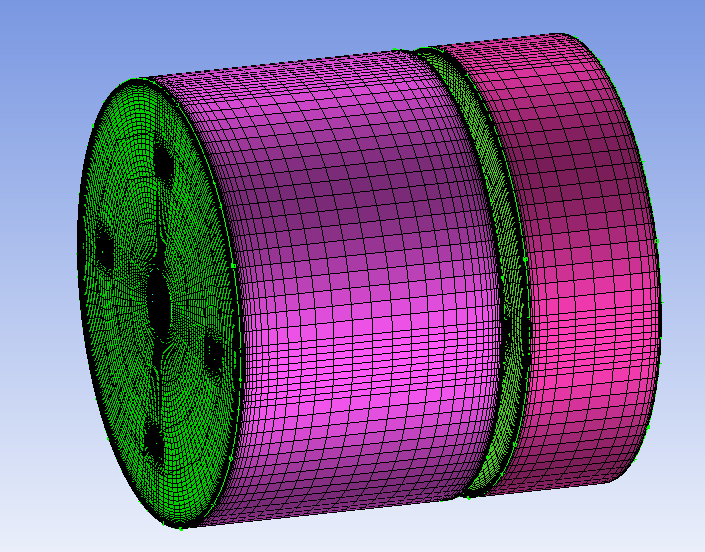

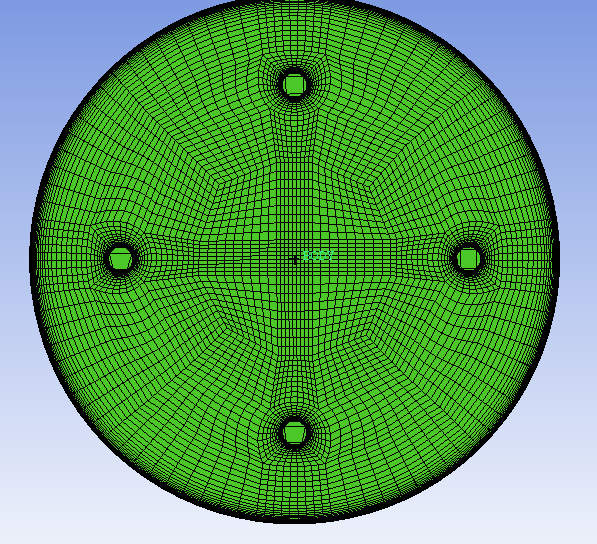

这样一个模型，前面是腔体，后面也是腔体，中间有4个孔连接，我现在将完整的网格划分好了，但是只有一个solid，我想把前腔作为一个solid，后腔作为一个，中间4个孔作为一个部分，也就是把整个分为3部分（因为我计算的时候要求小孔是转动的），但是我建立body后，将对应的block放到对应的body里，block分为了3部分，但是重新生成网格后出现负体积。（前4个图是作为整体划分好的网格，最后面一幅图是分为3部分后小孔处的网格），求问，怎么分为3部分（也就是导入fluent有3个cell zone）？

icem已整体分好的网格如何划分为3部分（即导入fluent后有3个cell zone）


icem已整体分好的网格如何划分为3部分（即导入fluent后有3个cell zone）-1


icem已整体分好的网格如何划分为3部分（即导入fluent后有3个cell zone）-2


icem已整体分好的网格如何划分为3部分（即导入fluent后有3个cell zone）-3


icem已整体分好的网格如何划分为3部分（即导入fluent后有3个cell zone）-4
LGGKUB5IKC9Z~ZTE[MJF)7O.png@wuming524
回复此楼

» 猜你喜欢
1楼 2016-12-28 17:18:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笄蛭涡虫分裂

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
分成3个part 新part选块
赞一下 回复此楼
2楼2016-12-28 18:49:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaawangjie

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 笄蛭涡虫分裂 at 2016-12-28 18:49:47
分成3个part 新part选块

不行啊，新part选块之后，再pre-mesh网格还是不行，出现负体积
赞一下 回复此楼
3楼2016-12-28 19:21:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WDHJ

木虫 (小有名气)
直接分成三个模型，然后分别画网格，每个模型用interface面连接

发自小木虫Android客户端
赞一下(1人) 回复此楼
未来不迎当时不杂过往不恋
4楼2016-12-28 23:57:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyet1

捐助贵宾 (正式写手)
2楼方法可行，创建part，然后创建方法选第三种block，然后选中需要的block创建成新part，我试过很多次没问题，如果有问题，就要检查下整体画的过程及点线面关联问题。

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-12-29 10:10:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaawangjie

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by yyet1 at 2016-12-29 10:10:54
2楼方法可行，创建part，然后创建方法选第三种block，然后选中需要的block创建成新part，我试过很多次没问题，如果有问题，就要检查下整体画的过程及点线面关联问题。
...

试了，不太可行啊感觉，分完之后网格变成我最后一幅图所示的，孔的网格明显不对啊
赞一下 回复此楼
6楼2016-12-29 15:27:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaawangjie

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by yyet1 at 2016-12-29 10:10:54
2楼方法可行，创建part，然后创建方法选第三种block，然后选中需要的block创建成新part，我试过很多次没问题，如果有问题，就要检查下整体画的过程及点线面关联问题。
...

我把4个孔那里加上了8个面，之后再分block就可以了，不懂什么原因
赞一下 回复此楼
7楼2016-12-29 17:51:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyet1

捐助贵宾 (正式写手)
导入几何拓扑修复没？

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-12-30 12:11:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaawangjie

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by yyet1 at 2016-12-30 12:11:39
导入几何拓扑修复没？

修复了，我整体网格已经画好了，质量应该是没问题的。之后才分的3个域，分完之后又让我per-mesh，然后网格出现负体积了
赞一下 回复此楼
9楼2016-12-30 12:53:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Astrolover

新虫 (小有名气)
引用回帖:
7楼: Originally posted by buaawangjie at 2016-12-29 17:51:44
我把4个孔那里加上了8个面，之后再分block就可以了，不懂什么原因...

建body时会识别拓扑结构，完全封闭的面才构成一个body，加上八个面以后，就是完整的三个部分，才能识别为三个体。

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-08-25 09:33:51
