[求助] 请问ABAQUS计算的位移结果如何画成如下的曲面图？ 已有1人参与

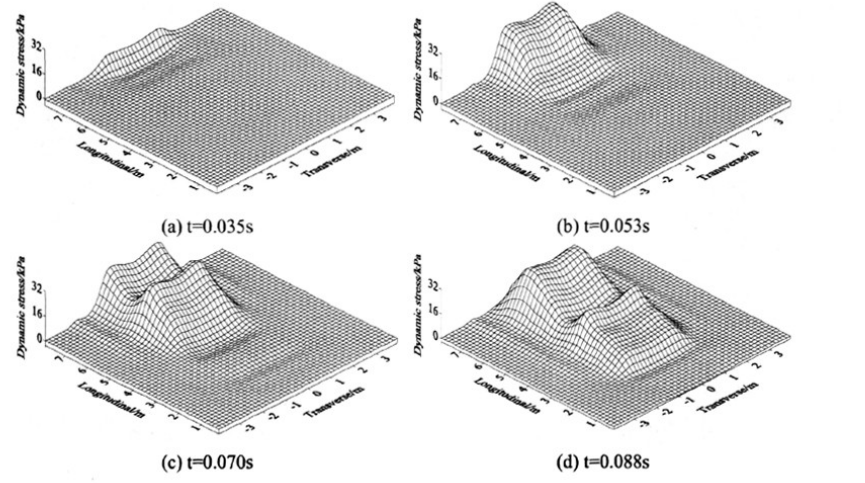

利用ABAQUS计算的位移结果如何画成如下的曲面图？
好像是用matlab做的

请问ABAQUS计算的位移结果如何画成如下的曲面图？
回复此楼

» 猜你喜欢
1楼 2016-12-25 11:38:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chendequan

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
surf  mesh  需要三个方向的具体数据值
赞一下 回复此楼
QQ：516477448，真心帮助解决MATLAB相关问题，提供详细资料，Word文档明确具体问题及要求，尽力而为！
2楼2016-12-26 23:42:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mengzi33

新虫 (小有名气)
引用回帖:
2楼: Originally posted by chendequan at 2016-12-26 23:42:30
surf  mesh  需要三个方向的具体数据值

surf mesh 能画曲面图是没错 但是我画出来的结果没有这么圆润 好多尖锐点 是不是采样点少了？
赞一下 回复此楼
3楼2016-12-28 09:43:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chendequan

铁虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by mengzi33 at 2016-12-28 09:43:37
surf mesh 能画曲面图是没错 但是我画出来的结果没有这么圆润 好多尖锐点 是不是采样点少了？...

没看到数据资料，不太清楚，插值处理会不会数据多些
赞一下 回复此楼
QQ：516477448，真心帮助解决MATLAB相关问题，提供详细资料，Word文档明确具体问题及要求，尽力而为！
4楼2016-12-28 19:07:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mengzi33

新虫 (小有名气)
引用回帖:
4楼: Originally posted by chendequan at 2016-12-28 19:07:03
没看到数据资料，不太清楚，插值处理会不会数据多些...

看了几天帮助，发现mesh作图的时候设置下FaceColor/EdgeColor曲线就变为黑白了；grid off就没有格栅了；再采用数据插值，分辨率就高了，尖锐点也就少了~谢谢啦~
赞一下 回复此楼
5楼2017-01-03 19:09:12
