[求助] 请各位帮小弟看看这个怎么修复 已有1人参与

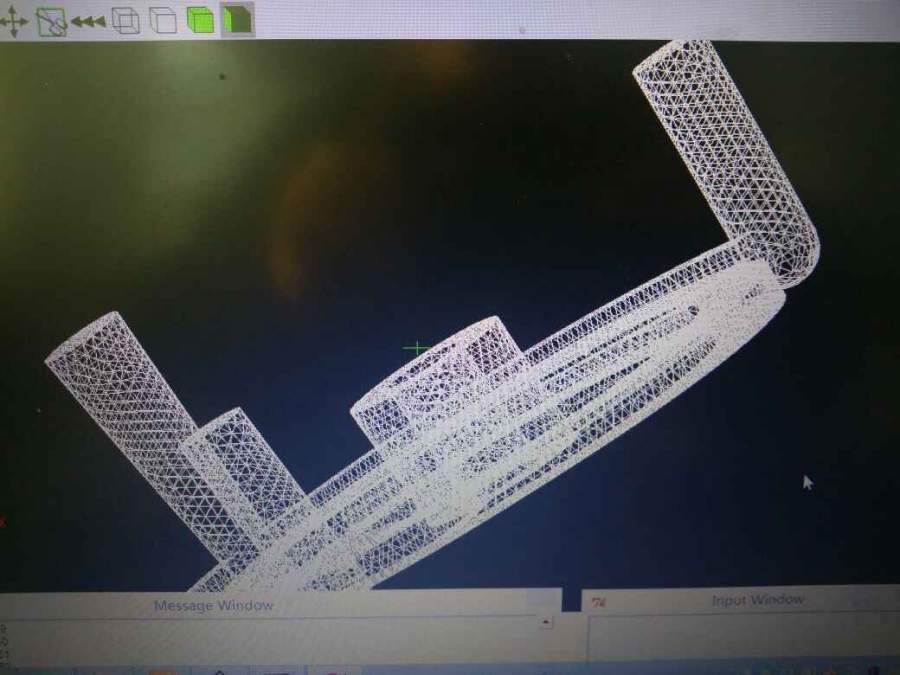

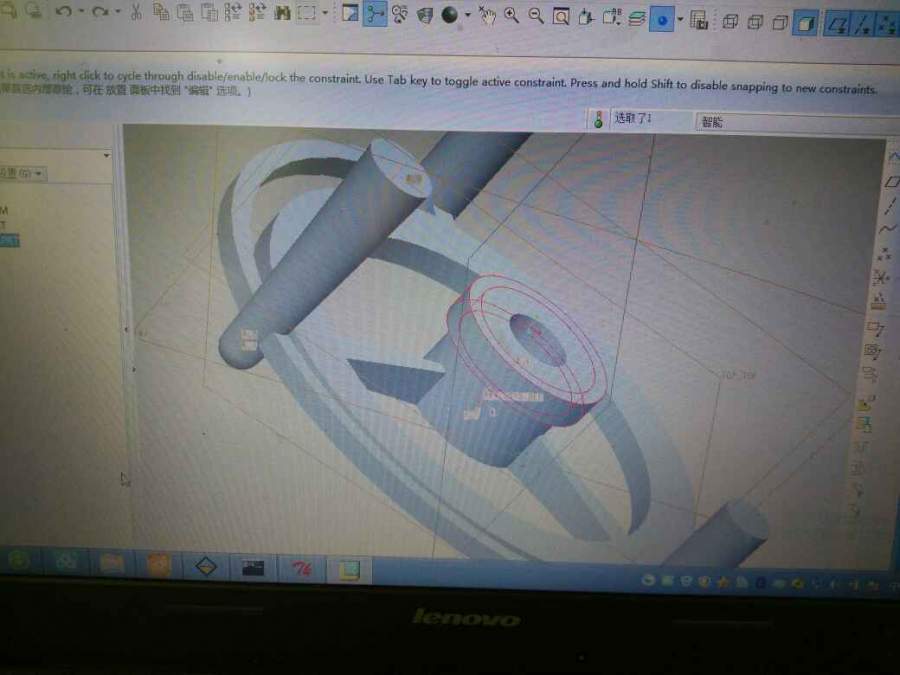

我是用Proe画出的装配图，有冷铁和铸件，分别保存Step格式，实体壳。红色线部分就是冷铁

请各位帮小弟看看这个怎么修复


@wuming524 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-12-24 15:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chensongyu

新虫 (初入文坛)

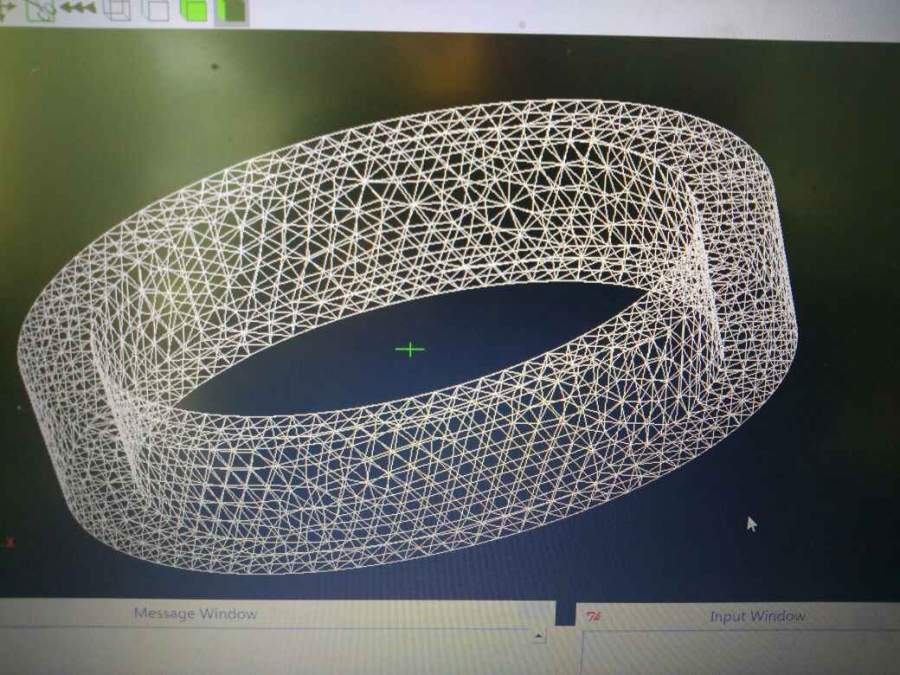

把铸件画分好保存，然后擦冷铁画好保存，并且另保存为另外一个名称
请各位帮小弟看看这个怎么修复-1


请各位帮小弟看看这个怎么修复-2



发自小木虫Android客户端
赞一下 回复此楼
2楼2016-12-24 15:24:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chensongyu

新虫 (初入文坛)

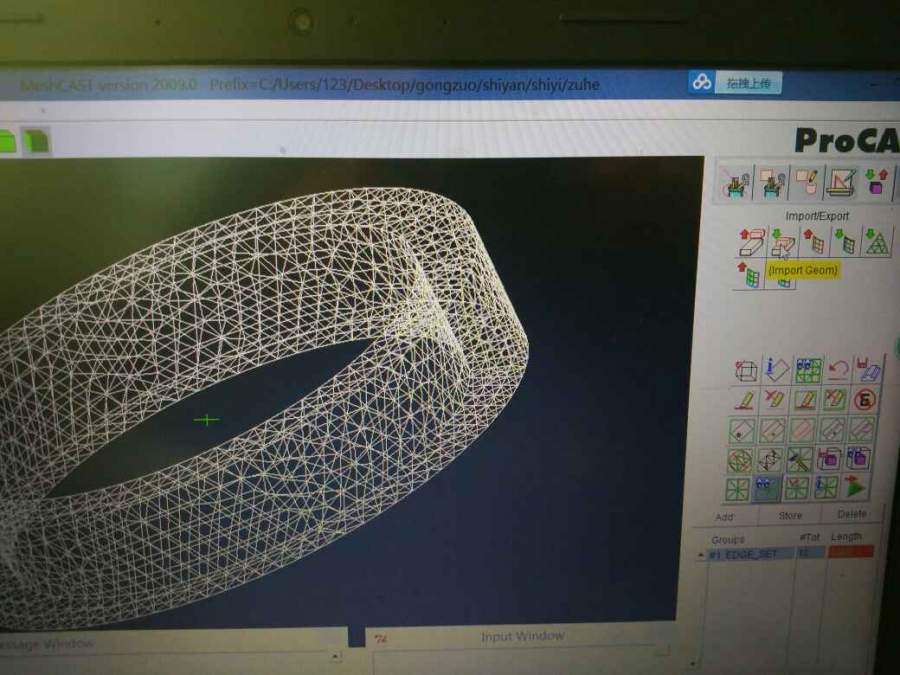

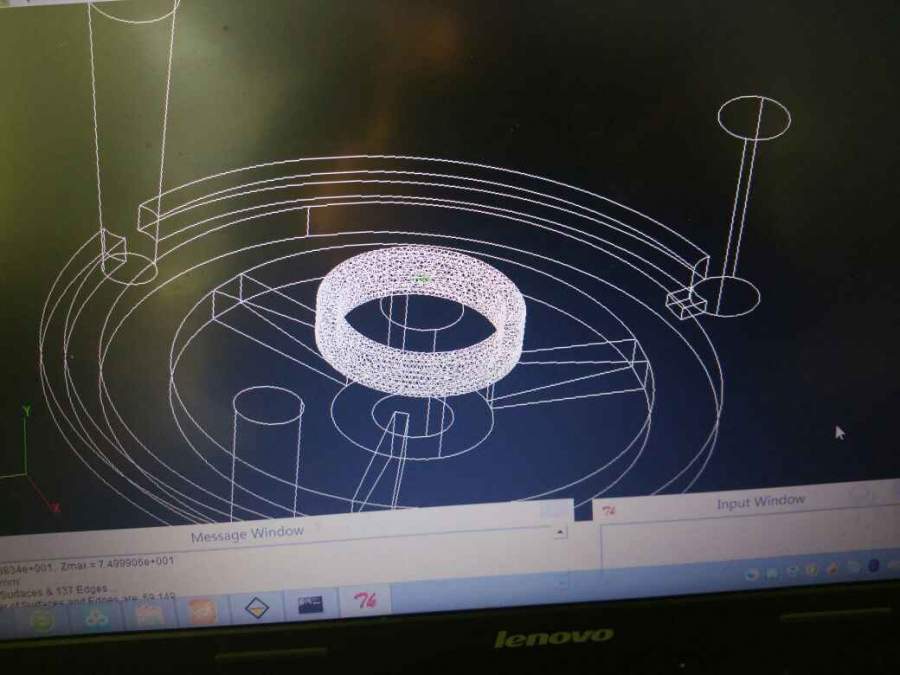

打开冷铁的另存为，然后如下图，将铸件装配进来
请各位帮小弟看看这个怎么修复-3


请各位帮小弟看看这个怎么修复-4



发自小木虫Android客户端
赞一下 回复此楼
3楼2016-12-24 15:25:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chensongyu

新虫 (初入文坛)

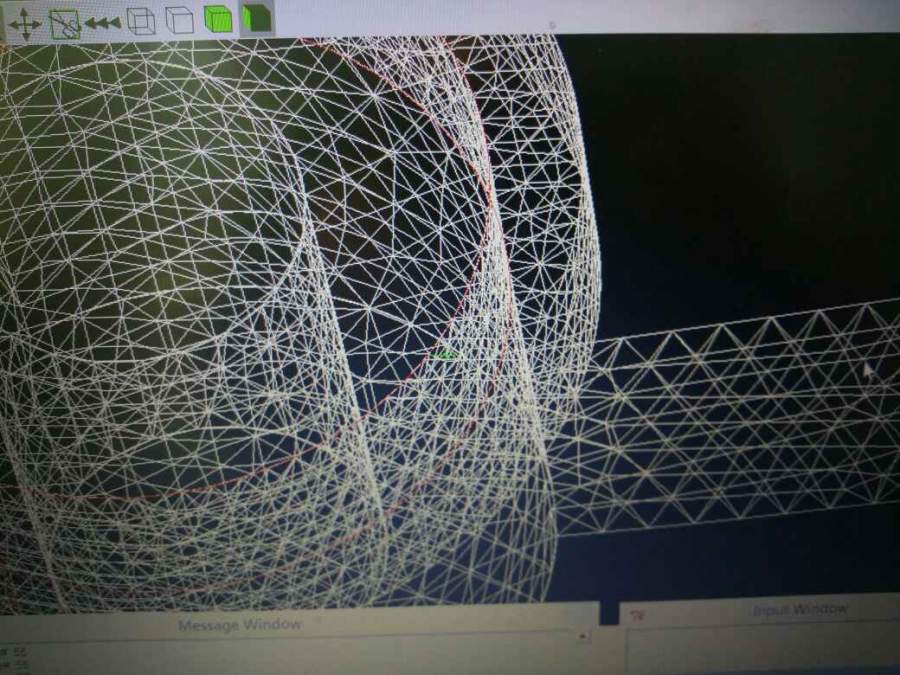

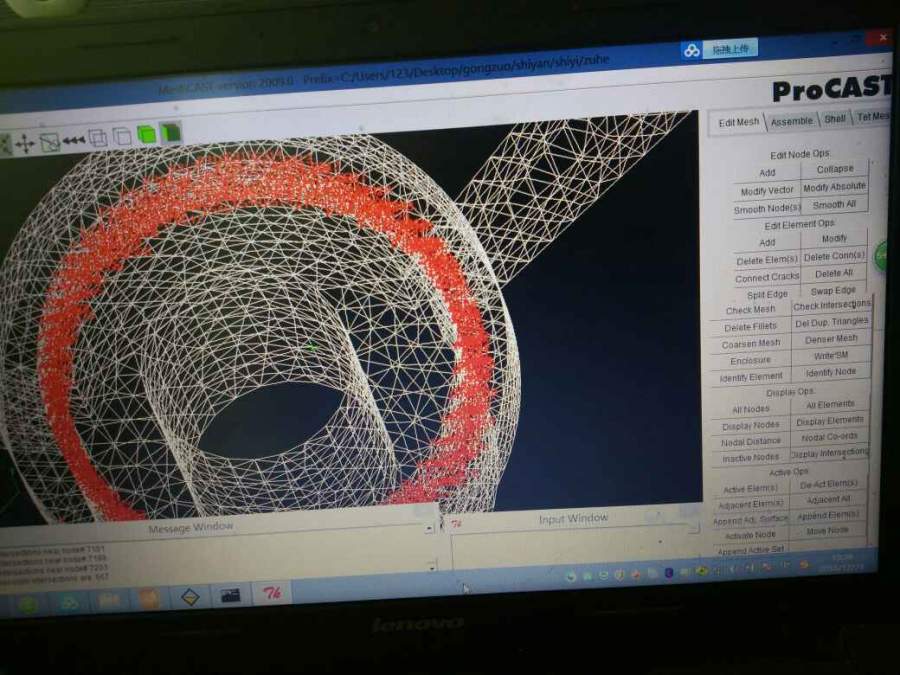

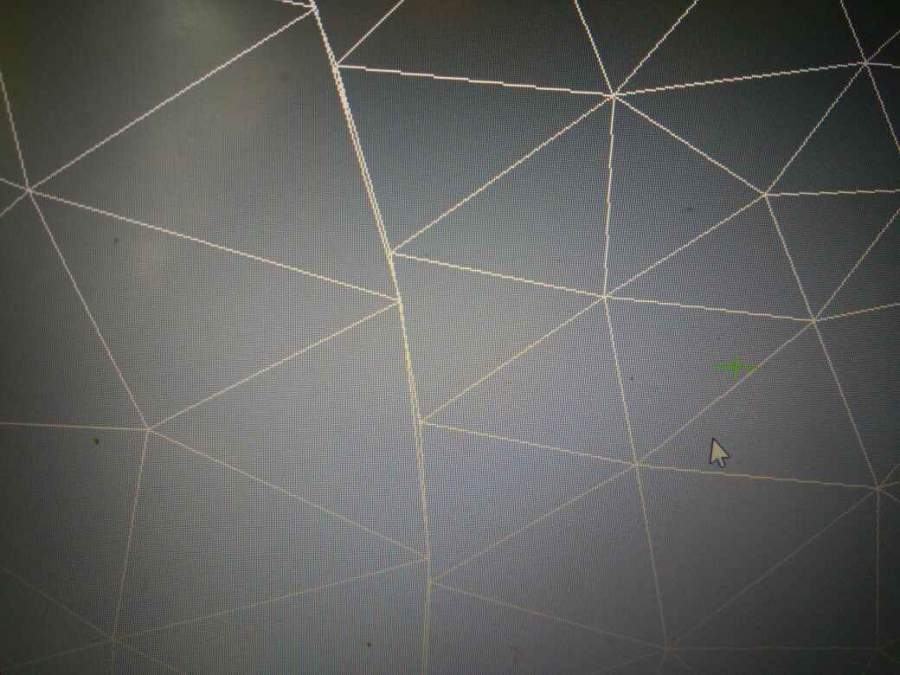

发现，图中两红色的区域重复了，网格重复了，这个怎么修复
请各位帮小弟看看这个怎么修复-5


请各位帮小弟看看这个怎么修复-6


请各位帮小弟看看这个怎么修复-7



发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2016-12-24 15:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

因果相依

新虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by chensongyu at 2016-12-24 15:28:58
发现，图中两红色的区域重复了，网格重复了，这个怎么修复



...

在目前的版本下估计只能手动修网格，把那一圈网格删掉，然后重新画，连接到共用结点上，不知道楼主找到好方法了么？
赞一下 回复此楼
5楼2017-01-08 11:04:41
