小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 向大神们求助 CFX瞬态分析 的问题，毕业相关请大神们指点！
121/2返回列表12下一页
查看: 1716  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

poi0lkj

新虫 (初入文坛)

[求助] 向大神们求助 CFX瞬态分析 的问题，毕业相关请大神们指点！

小弟是医学专业的，最近再用CFX做血流动力学的研究。稳态结果做出来挺满意的，为啥瞬态的压力这么离谱，网上找了很久还是不明白了。
小弟的模型是一个管道，INLET的速度随时间变化： （0.27+0.1*Time），WALL为刚性，出口压力设了10000Pa，层流，二阶迎风。

先用INLET速度0.27m/s算了个稳态，结果感觉没什么问题。
然后再算瞬态，用稳态的.res做起始条件，结果压力一下就不正常了，几万几万地变化，还出现了负值。速度和WSS地图都是正常的。
这究竟是怎么回事啊？是有什么参数没设置好吗？求助各位大神！万分感谢啊啊！

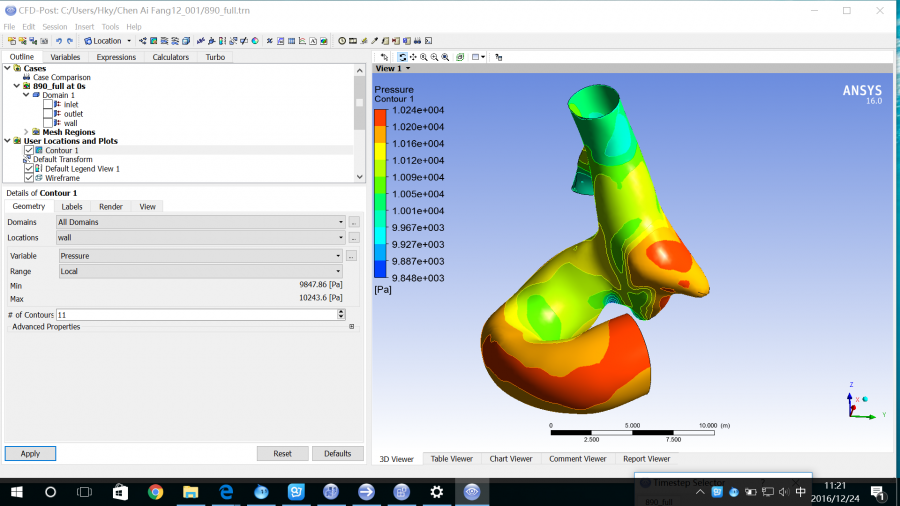

稳态地压力 图1

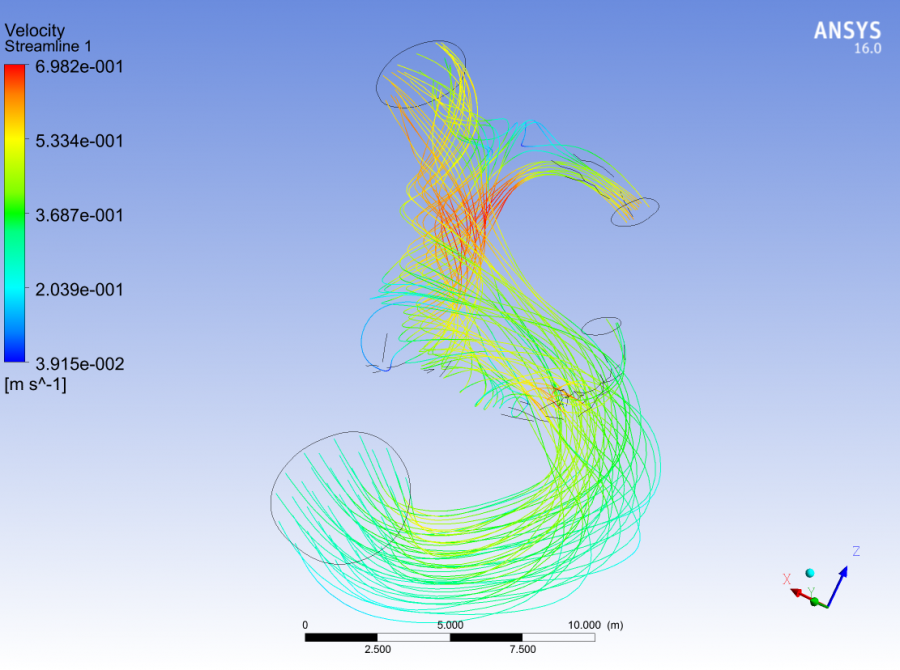

稳态的速度 图2

瞬态地入口表达式：((Time/(1[s]))*0.1+0.27)[m/s] 图3

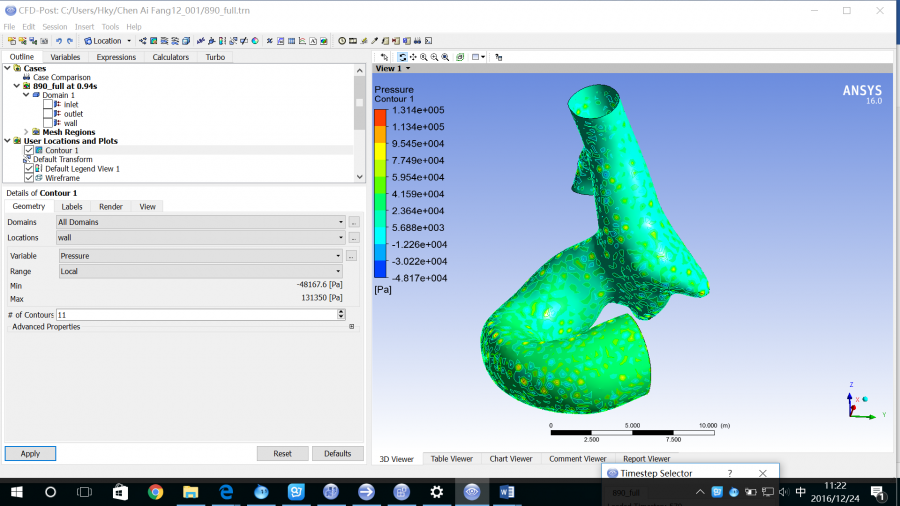

瞬态某个时间点的压力结果：-4万 到10W 图4




向大神们求助 CFX瞬态分析 的问题，毕业相关请大神们指点！


向大神们求助 CFX瞬态分析 的问题，毕业相关请大神们指点！-1


向大神们求助 CFX瞬态分析 的问题，毕业相关请大神们指点！-2


向大神们求助 CFX瞬态分析 的问题，毕业相关请大神们指点！-3
回复此楼

» 猜你喜欢
1楼 2016-12-24 11:45:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yangcy8905

银虫 (著名写手)
瞬态时间步长多长，设置短一点。

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2016-12-25 08:35:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangcy8905

银虫 (著名写手)
有个计算公式，你查一下。网格特征尺寸除以特征速度。

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2016-12-25 08:37:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lesley0525

新虫 (小有名气)
我想弱弱的问一下，你这个网格是怎么画的

发自小木虫Android客户端
赞一下(1人) 回复此楼
6楼2016-12-25 09:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liuyouzhon

木虫 (正式写手)
帮不上忙，只能祝你圣诞节快乐了

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-12-24 12:24:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poi0lkj

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by liuyouzhon at 2016-12-24 12:24:15
帮不上忙，只能祝你圣诞节快乐了

谢谢
回复此楼
3楼2016-12-24 22:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poi0lkj

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by yangcy8905 at 2016-12-25 08:35:35
瞬态时间步长多长，设置短一点。

0.002s~因为是照着之前文献上提供的数据做的。。。但他们的压力做出来都很合理，在最多也就 几千Pa的波动。。。
赞一下 回复此楼
7楼2016-12-25 11:39:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poi0lkj

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by lesley0525 at 2016-12-25 09:22:46
我想弱弱的问一下，你这个网格是怎么画的

是用Geomagic做的网格，再导入到ICEM里去的。。。
赞一下 回复此楼
8楼2016-12-25 11:40:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poi0lkj

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by yangcy8905 at 2016-12-25 08:37:05
有个计算公式，你查一下。网格特征尺寸除以特征速度。

大哥什么是特征尺寸和特征速度呀。。。特征尺寸是指Elements 12159么？特征速度是啥意思呀？
Selected Region:
  WALL

Number of Nodes:            6244
Number of Elements:         12159
  Triangles:          12159

Extents:
  min x, max x:         17.1671 [m], 32.6081 [m]
  min y, max y:         21.8951 [m], 35.6338 [m]
  min z, max z:         -27.4578 [m], -8.28265 [m]

Max Edge Length Ratio:        558.509
Area:                532.893 [m^2]
赞一下 回复此楼
9楼2016-12-25 11:53:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poi0lkj

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by poi0lkj at 2016-12-25 11:53:16
大哥什么是特征尺寸和特征速度呀。。。特征尺寸是指Elements 12159么？特征速度是啥意思呀？
Selected Region:
  WALL

Number of Nodes:            6244
Number of Elements:         12159
  Triangles:          12159

Ext ...

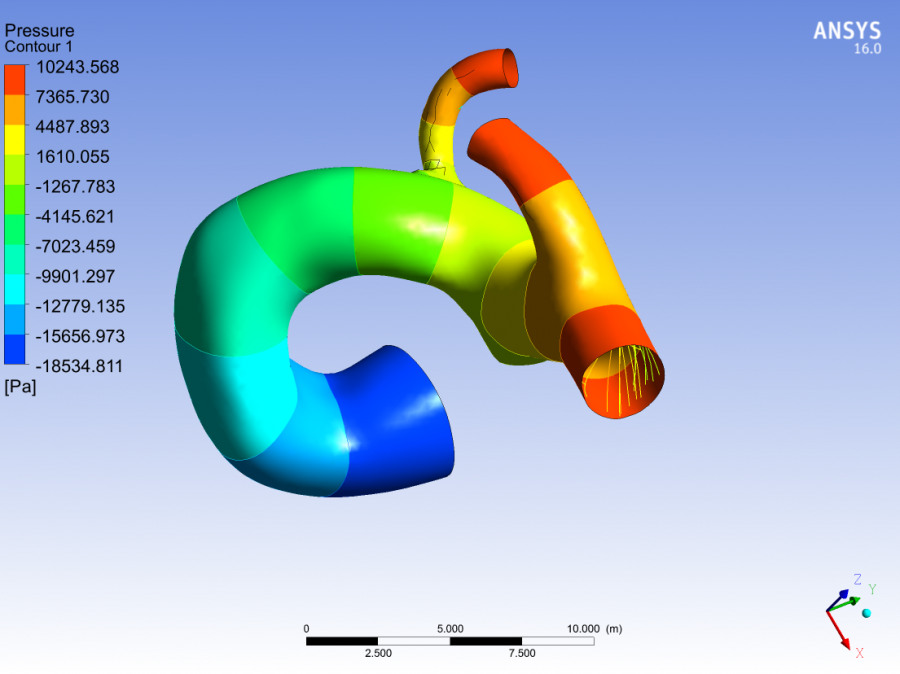

大哥您好！做出来的结果是这样分节段的，这是什么原因呀？
而且入口处压力为负，出口处压力最大。。。
向大神们求助 CFX瞬态分析 的问题，毕业相关请大神们指点！-4
赞一下 回复此楼
